一份23层办公楼及裙房给排水设计CAD图纸

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：无
• 建筑类别：办公建筑
• 建筑层数：超高层建筑
• 建筑高度：102.15m
• 地上楼层：23层
• 设计阶段：初步设计
• 供水方式：市政供水, 高位水箱, 变频供水设备
• 供水分区：三区
• 设计内容：给水系统, 污水排水系统, 雨水排水系统
• 参考图纸：20-50张

附件详情

某办公楼给排水初步设计图，办公共23层，高102.15米，该资料包含各楼层平面图，系统图等等共24张。

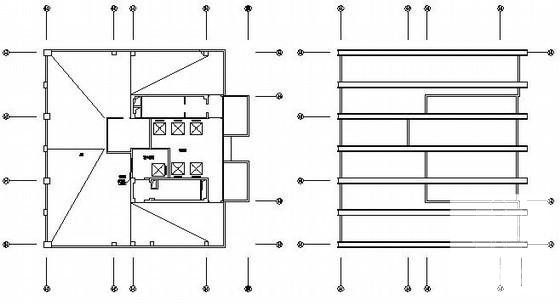

第 1 张图

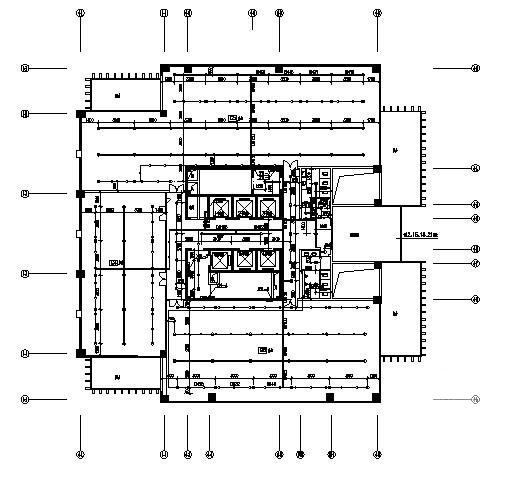

第 2 张图

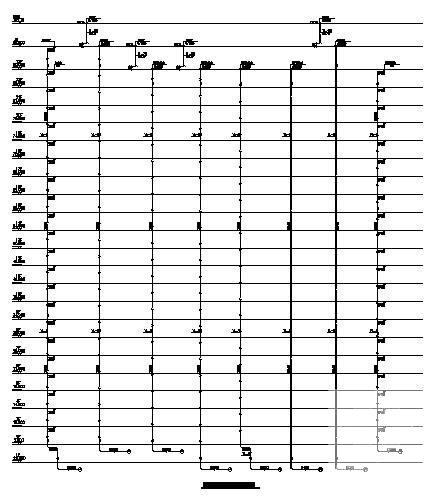

第 3 张图

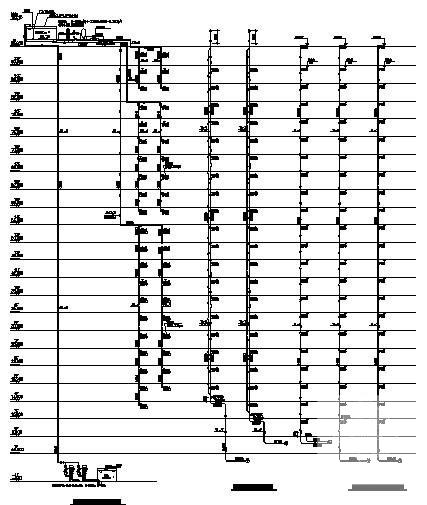

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
