一份24层商住两用办公楼给排水、消防、喷淋CAD施工图纸

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑设计面积：35230.02平方米
• 建筑地上层数：24层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：26张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：废水系统,雨水系统,消防排水
• 消防设计：喷淋系统
• 大样节点：水泵,设备房布置

一、项目概要

该项目为小区1#高层住宅楼，本项目地下1层，地上分别为地上6/12/24层，地下：地下车库、设备用房及高低压变配电室，地上：地上为商业服务网点和住宅。总建筑面积为35230.02m2，建筑高度75.3m，属于一类高层民用建筑，耐火等级地上一级，地下一级。

二、设计内容

该资料内容包括生活给水排水系统、消火栓给水系统、自动喷淋灭火系统、建筑灭火器配置及气体灭火配置。

1.管道系统

该资料小区内从一条市政给水管上引入给水管两支，在小区内成环，供水压力约0.35MPa，小区给水入口处设有低阻力防倒流装置。

2.生活冷水系统

1）用水量：住宅部分：最高日用水量289.43m3/d26.53m3。商业服务网点：最高日用水量30.45m3，最大小时用水量3.30m3/h。

2）生活给水系统分区：给水系统在竖向分三个区。三层及三层以下为低区，由市政给水直接供给；四至十二层为中区，十三至二十四层为高区

，分别由地下车库泵站加压供水，其中四～六层、十三～十八层采用可调式减压阀组减压后供水。

3）用水均设分户水表，住宅计量装置设于水井内，商业服务网点设于室外。

3.生活排水系统

1）排水量：最高日排水量287.89m3/d，最大小时排水量26.85m3/h。

2）室内污、废水采用合流制，层数为二十四层的住宅卫生间排水采用（GH-II型）漩流降噪特殊单立管排水系统，其它卫生间、厨房、阳台

排水采用仅设伸顶通气管的消音型内螺旋UPVC管排水系统，排水立管管径详见系统图标注。

3）室内污废水重力自流排入小区污水管，排水经院区管网汇集，排至化粪池处理后排入市政污水管。

4.废水系统

1）压力废水系统：消防电梯集水坑设潜水泵排水，提升至室外雨水管网。消防电梯集水坑有效容积均不小于2m3，具体尺寸见建施。

2）重力废水系统：仅设伸顶通气管，重力自流排入小区污水管网。

5.雨水系统

该资料采用外排水，具体由建筑专业考虑。

6.消火栓给水系统

1）该项目为一类住宅，室外消防水量为15L/s，室内消火栓用水量为20L/s，每支水枪最小流量为5L/s，火灾延续时间2小时。

2）室外消火栓用水由室外管网提供；且消防水池考虑室外消火栓用水量，并设置消防车取水口，作为室外消防用水的补充。

3）室内设专用临时高压消火栓给水管网系统，室内消火栓给水由地下一层设置的消防泵房和消防水池供水，消防水池有效容量378m3（其中

，长衬胶水带，水枪口径为；消火栓箱箱体为钢材料，配有启动消防泵的按钮和指示灯一套。

5）为保证消火栓栓口出水压力不超过0.5MPa，地下一层～十七层消火栓采用减压稳压型消火栓。

6）室外设2套地下式消防水泵结合器的供水管分别与消火栓给水管网相连，要求离室外消火栓的距离为15~40m，并应有明显标志。

7.自动喷水灭火系统

1）该项目地下车库、商业服务网点及住宅内均设自动喷淋系统，以地下车库为准按中危险Ⅱ级设计。火灾延续时间1小时。该资料喷淋流量为35L/s，火灾延续时间1小时。

2）自动喷淋泵，一用一备，互为备用，与消火栓给水泵统一设在地下室消防泵房内，该泵运行情况应显示于消防中心和水泵房的控制盘上。

3）平时管网压力由屋顶消防水箱维持；火灾时，喷头动作，水流指示器动作向消防中心显示着火区域位置，此时湿式报警阀处压力开关动作

自动启动喷淋泵，并向消防中心报警。

4）该资料建筑根据湿式报警阀控制喷头数量和建筑高度，设六组湿式报警阀。

5）地下车库及商业服务网点均按不设吊顶设计，采用直立型快速响应玻璃球喷头，喷头的溅水盘距顶板100～150mm，动作温度均为68

℃。住宅走道内及户内部分区域均按有吊顶设计，采用装饰型68℃玻璃球闭式喷头；其余均采用边墙型喷头，动作温度均为68℃。厨房动作温度均为79℃。

6）室外设3套DN150喷淋用地下式水泵接合器，接在湿式报警阀前，且应距室外消火栓或消防水池的距离为15～40m。

8气体灭火系统

三、图纸展示

重力排水系统原理图

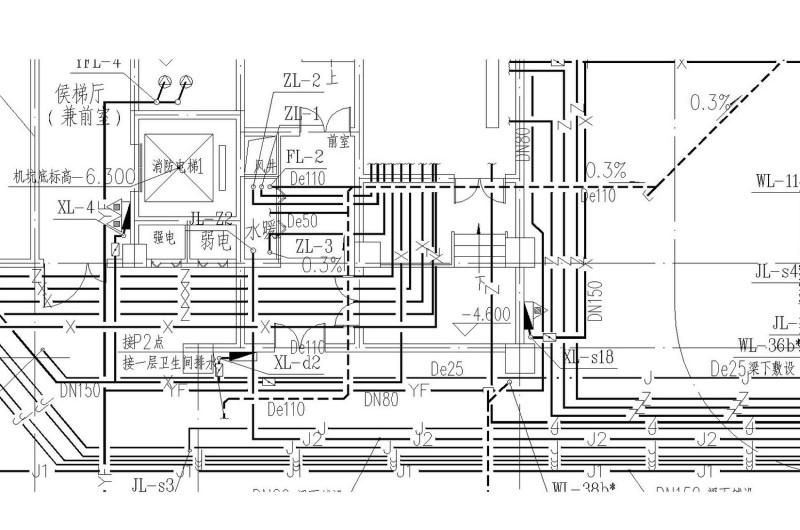

地下一层给排水及消防平面图

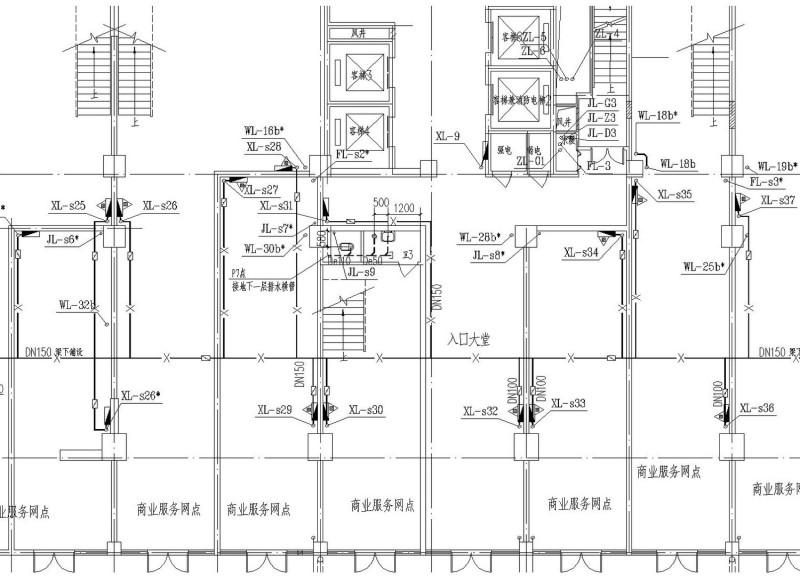

一层给排水及消防平面图

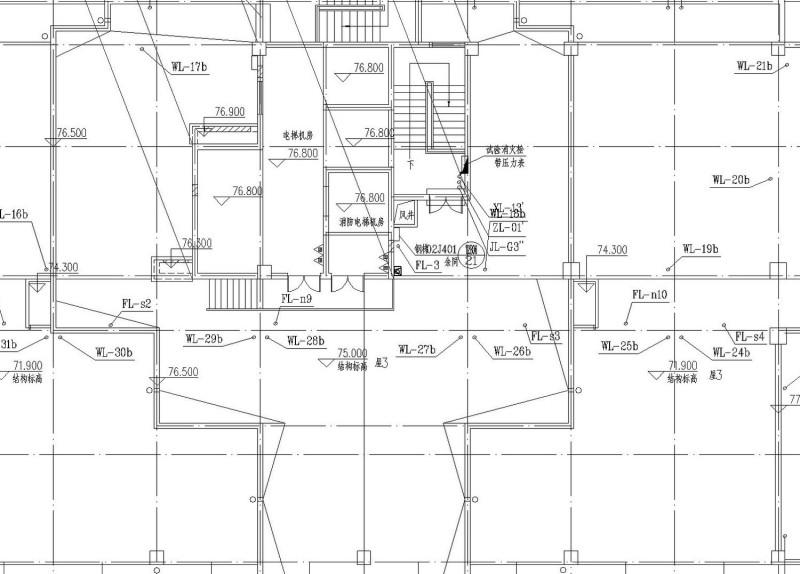

屋面给排水及消防平面图

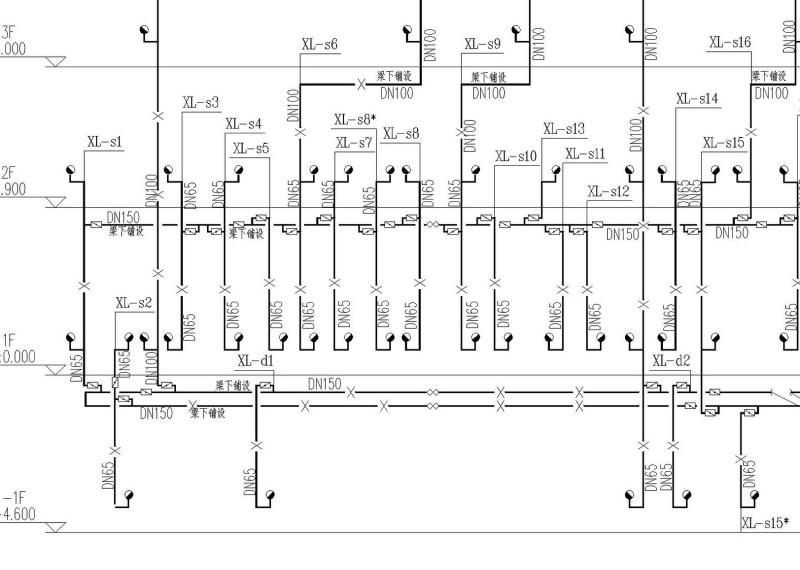

消火栓系统原理图

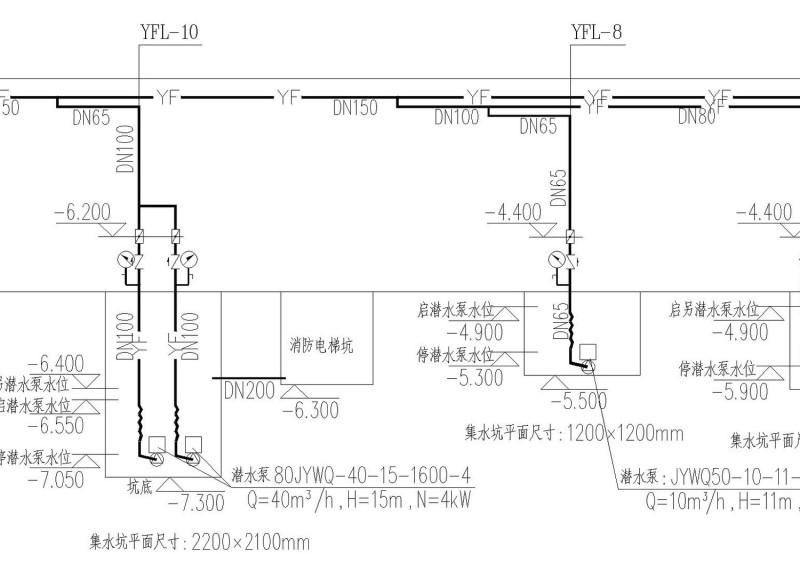

压力排水系统原理图

消火栓、自动喷淋水泵系统图

给排水管道轴测图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

第 8 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
