高档办公楼给排水消防全套CAD施工图纸(dwg)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公
• 参考图纸：50到100张张
• 设计年代：近代
• 供水方式：市政供水
• 供水分区：两区

附件详情

本建筑物为高层建筑，地上九层，地下一层，建筑高度41.4m，按二类高层建筑设计，地下部分主要为地下汽车库及设备用房等，战时转为人防。地上部分主要为集团管理办公用房以及技术中心实验室等。本建筑物主要设有以下几个系统：给水系统、中水系统、消火栓消防给水系统、自动喷水消防给水系统、水喷雾消防灭火系统、气体灭火系统、污水排水系统、雨水排水系统等。2011年。共55张图。

消火栓 原理图

地下一层消火栓管平面图

二层给排水管平面图

卫生间给排水管平面图、透视图

型气溶胶气体灭火系统原理图.

自动喷水管平面图

实验室排水管透视图

gps110406_t3.dwg

人防gps110406_t3.dwg

卫生间gps110406_t3.dwg

说明目录材料表110406_t3.dwg

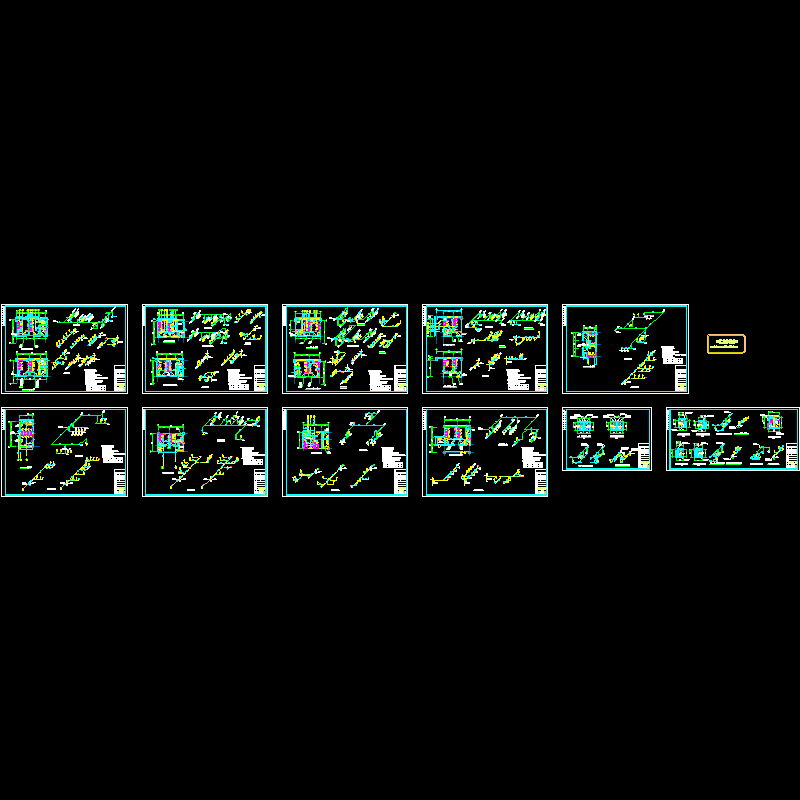

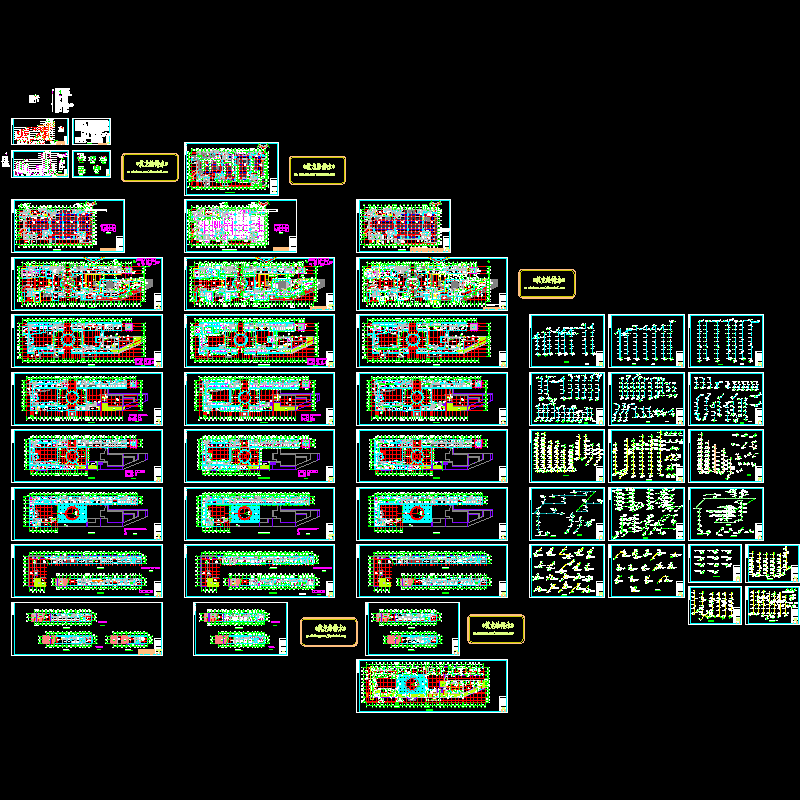

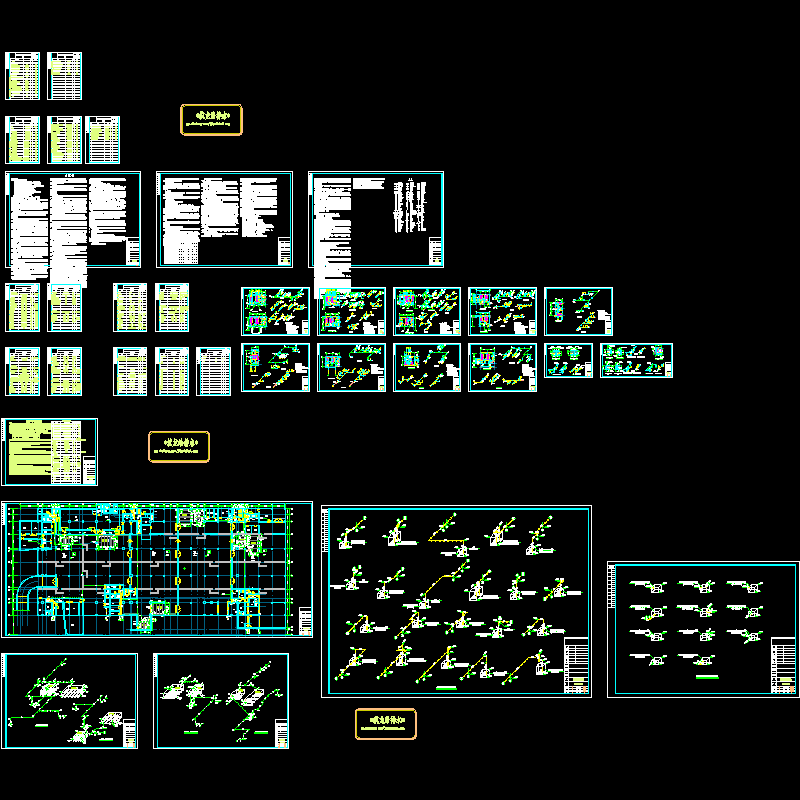

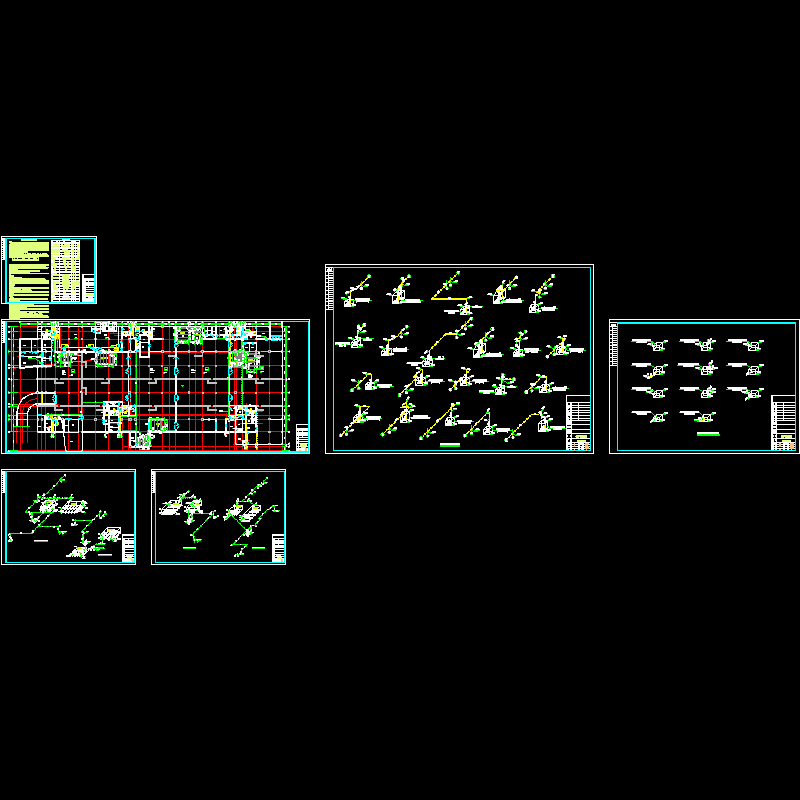

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
