小学给排水全套CAD施工图纸(dwg)

woshinikl

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 功能：其他
• 设计内容：给水系统,污水排水系统,废水排水系统,雨水排水系统, 消防系统 ,其他系统
• 设计阶段：施工图设计
• 参考图纸：10张以下

附件详情

室内消防管采用热镀锌钢管,丝扣连接。给水管采用PP-R塑料给水管。排水管.雨水管采用硬聚氯乙烯排水塑料管,粘接。立管每层设伸缩节。
室内给水管道采用暗敷,卫生间管道嵌墙敷设.管道嵌墙敷设时,配合土建预留凹槽。
该项目室内消火栓用水量为15/s,同时使用水枪数量为3支;每支水枪最小流量为5l/s,每根竖管最小流量为10l/s。室内消防箱内配DN65消防栓1只.水龙胶带25米,水枪19毫米1支。屋顶天面上设试验消火栓,设压力表,不做消火栓箱,也不设水龙带及水枪。 每个消火栓处均设置两具灭火器，灭火器采用3kg(5A)磷酸胺盐干粉灭火器.

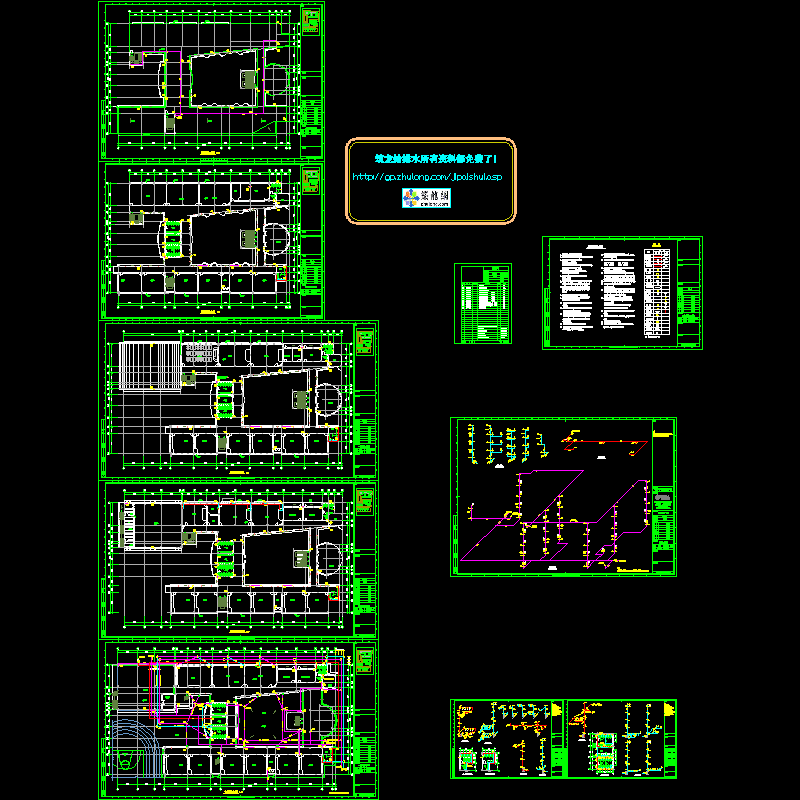

某小学给排水全套施工图

某小学给排水全套施工图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
