小学给排水_CAD
-
建筑类别：教育
-
建筑高度类型：多层建筑
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
生活供水设计：生活给水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,气体灭火系统,灭火器配置系统
-
项目所在地：贵州
-
设计详细说明：有
项目概要：
工程名称：花溪区麦坪镇刘庄小学迁建工程，建设地点：贵州省贵阳市花溪区，本项目项目概要：项目总建筑面积2087.18平方米，教学楼建筑高度为12.15m,建筑为单、多层民用建筑，从地块东侧市政道路引入一路市政管网，市政供水管为0.25MPa。
设计范围：
该资料范围在地块红线以内单体建筑的室内给排水及消防设计，化粪池的具体位置详室外给排水平面图，给排水总图与地块设计完成后补充。
内容展示：

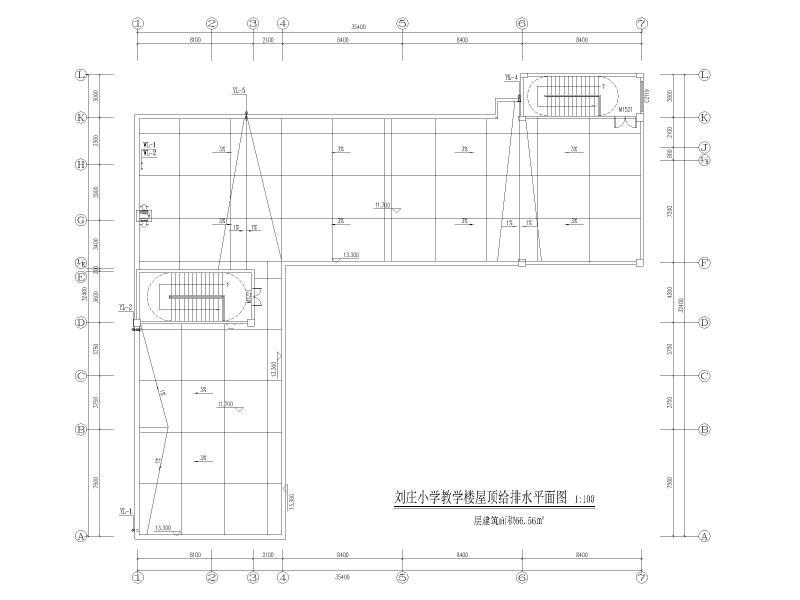

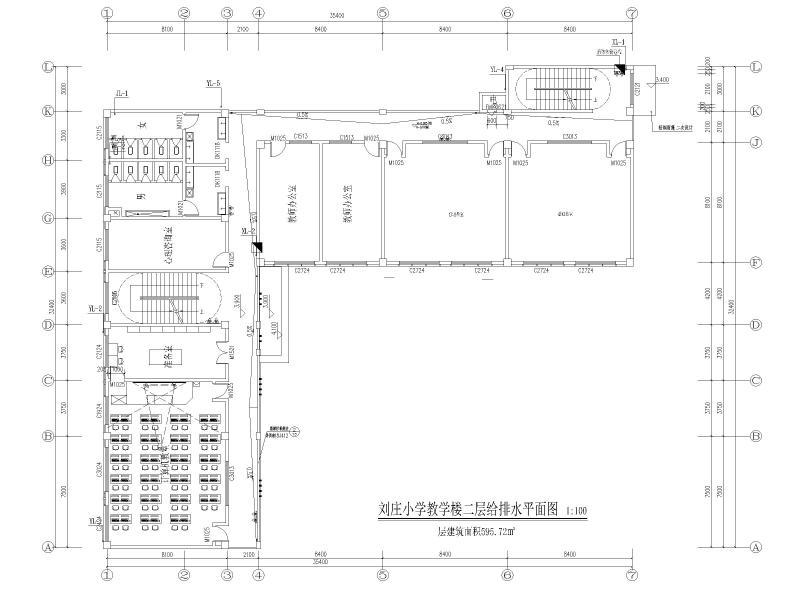

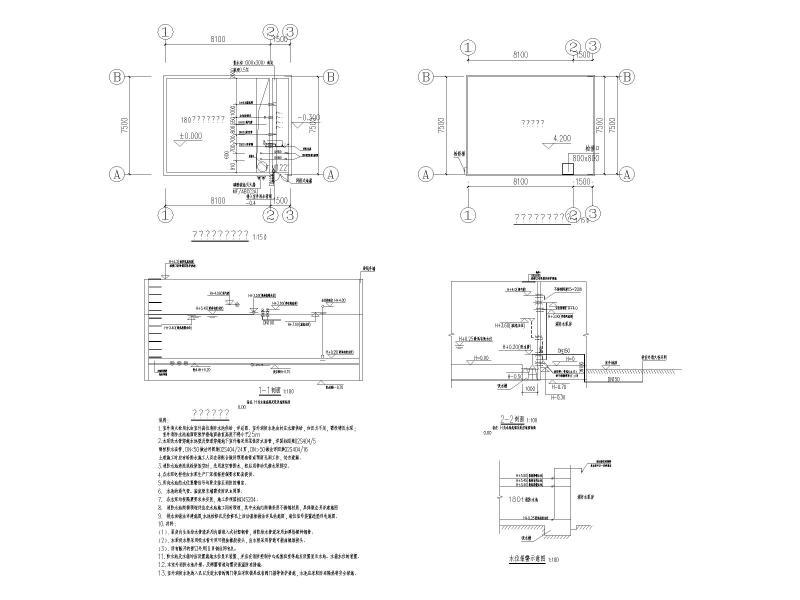

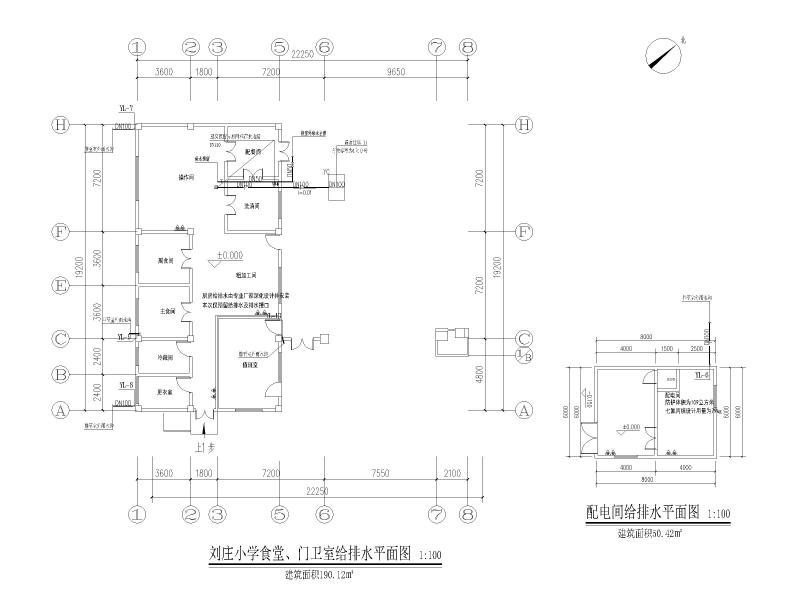

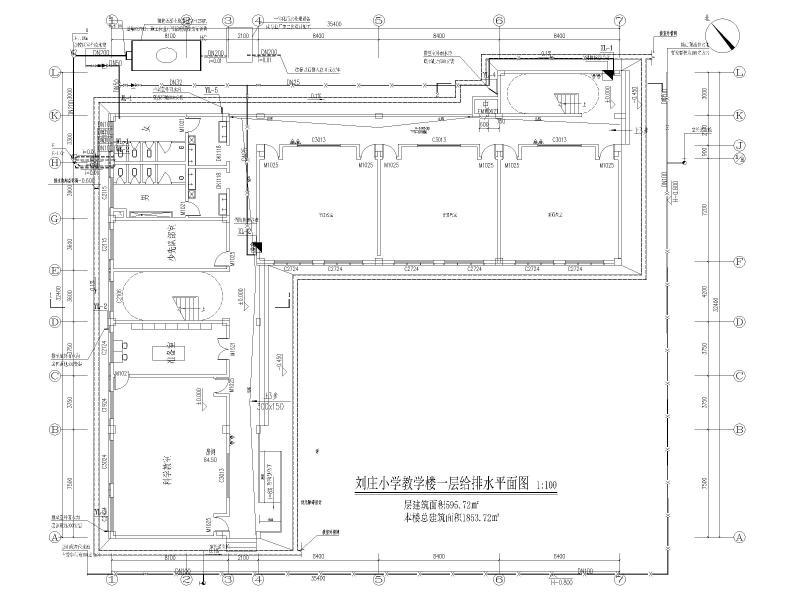

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
