小学教学楼、门卫室给排水施工图纸cad平面图

wulitou22 · 发表于 2021-10-26 20:48:26

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：教育
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
图纸设计深度：施工图
图纸设计格式：CAD2000
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
供水方式：市政供水
排水体制：污废分流,雨污分流
排水技术：重力排水
消火栓用水量室外(L/S)：40
消火栓用水量室内(L/S)：15
项目所在地：贵州

1、项目概要：该项目为 贵州省小学教学楼、门卫室给排水施工图 2020 ，教学楼：地上五层小学教学楼，二层配套用房（二层为风雨操场，首层为食堂）,本栋总建筑面积22692.66m2，建筑高度：21.45m。门卫室。建筑设计面积：1#门卫室建筑面积24.60m，2#门卫室建筑面积11.40m。建筑高度：1#门卫室高度3.6m，2#门卫室建筑高度4.35m。

2、设计内容：本专业的设计范围为该项目室内和室外用地红线范围内的给水系统、热水系统、污水排水系统、废水排水系统、雨水排水系统、消火栓消防系统、自动喷水灭火系统以及建筑灭火器配置等。

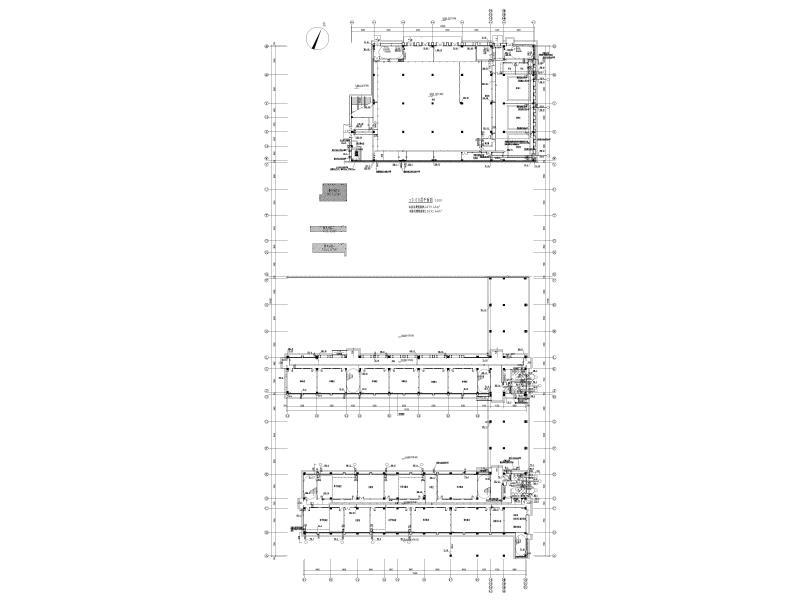

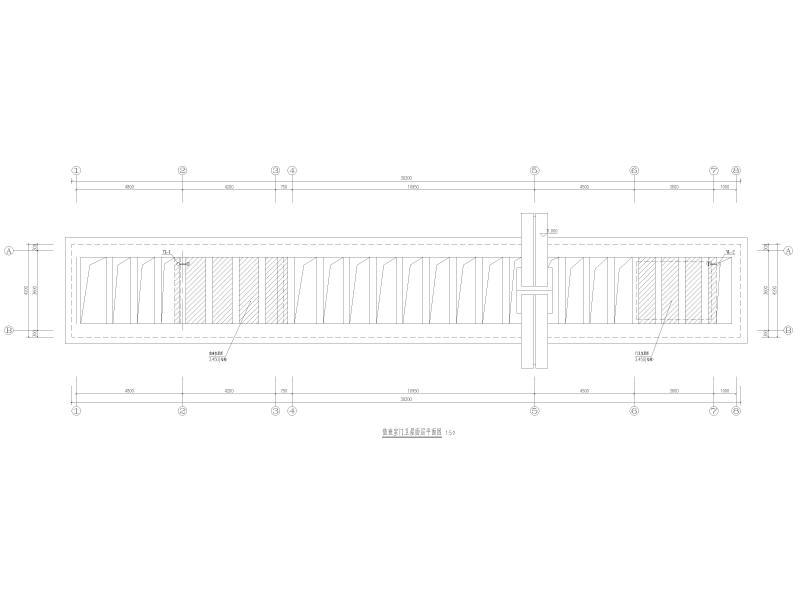

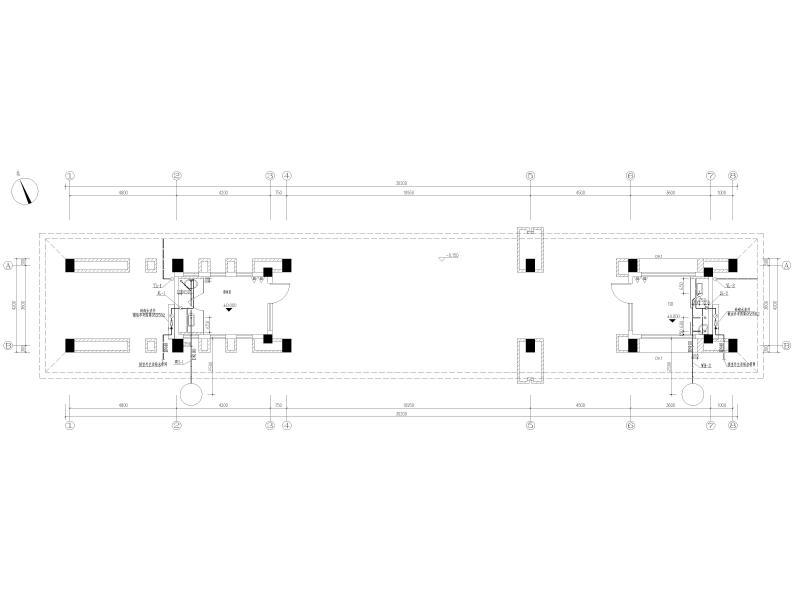

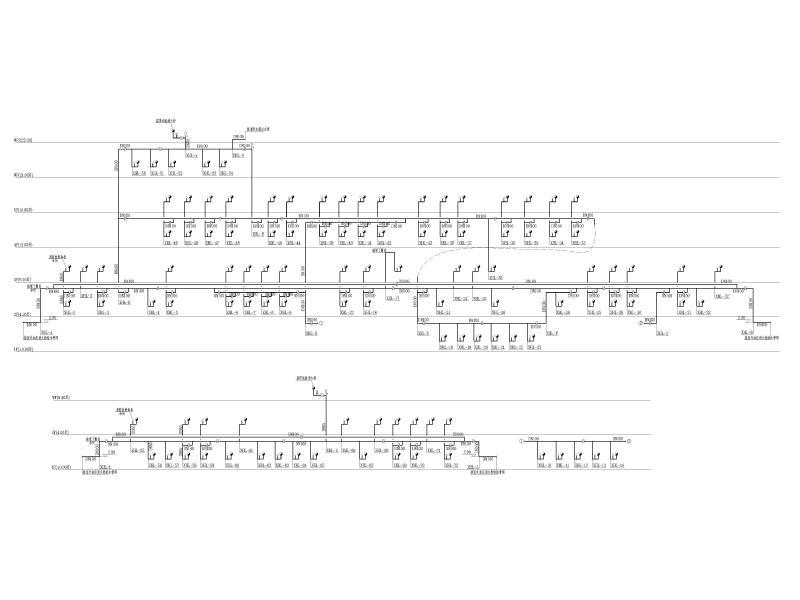

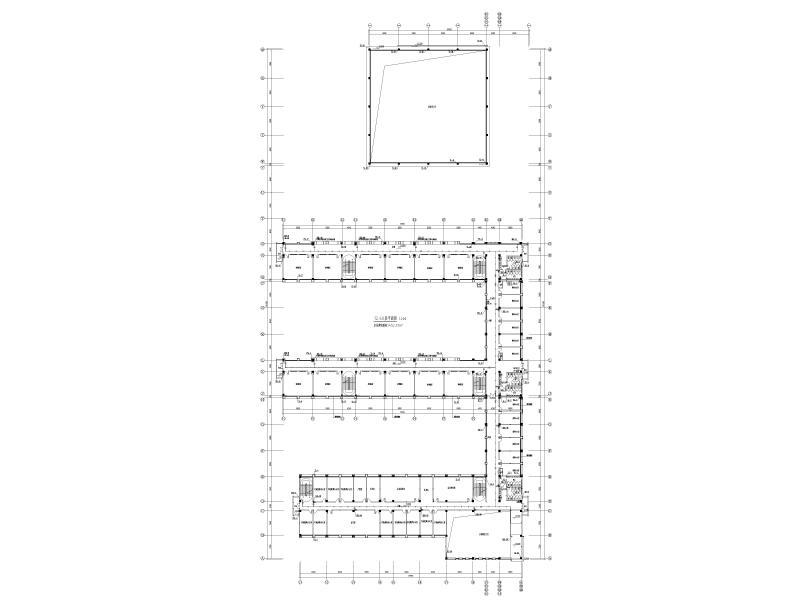

部分图纸展示：
