一份3层小学教学楼给排水消防CAD施工图纸（冷凝水系统）

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：4883.58平方米
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：8张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 排水体制：污废合流,雨污分流
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 大样节点：泵房
• 项目所在地：浙江

附件详情

• 室外给水消防总平面图
• 给排水设计说明
• 给排水系统图

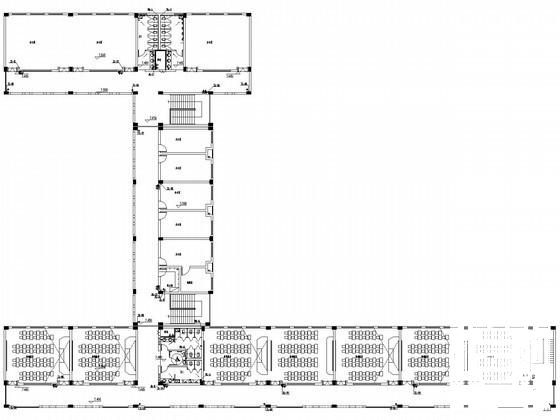

• 给排水平面图
• 水泵房详图

附件详情

该项目是一幢三层教学楼，建筑面积4883.58平方米，建筑高度12米。设计范围为室内生活及消防给排水工程设计。
，共8张。

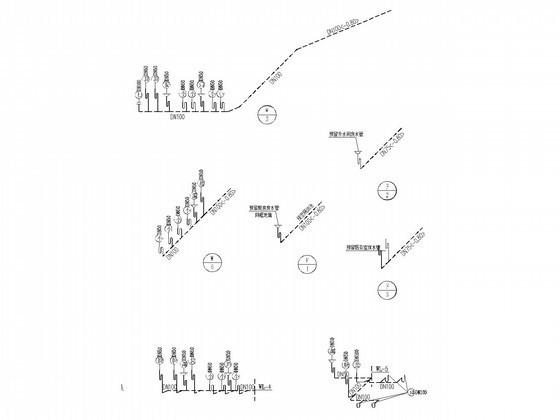

卫生间排水支管系统图

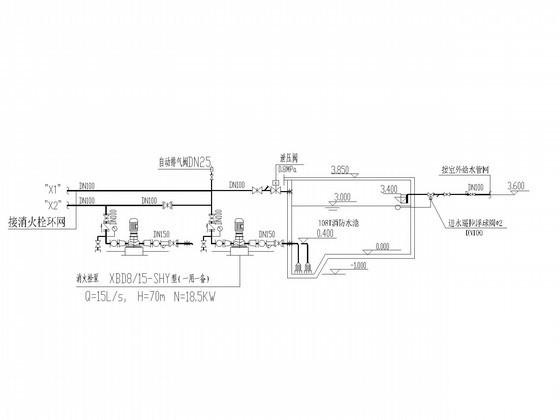

消防水泵给水系统图

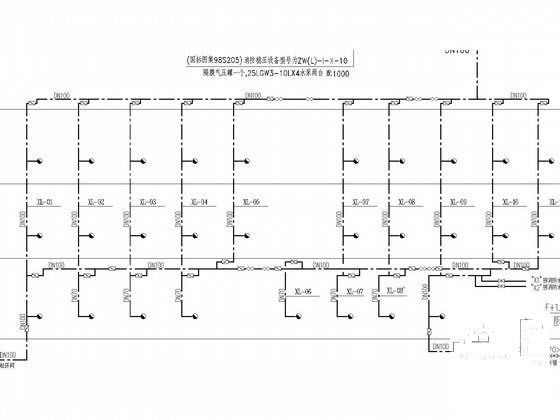

消火栓系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 13:22:22上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
