一份4层综合教学楼CAD给排水消防图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：6740平方米
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：7张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 供水分区：无
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：15
• 特殊系统：消防炮
• 项目所在地：浙江

附件详情

• 设计说明
• 一层喷淋消火栓平面图
• 二层喷淋消火栓平面图
• 三层喷淋消火栓平面图
• 四层喷淋消火栓平面图
• 消火栓给水管道系统图
• 自喷给水管道系统
• 水炮给水管道系统图

附件详情

项目概要：该项目地处浙江，为多层公建，建筑高度为22.20m，共四层，总建筑面积6740平方米。
设计范围：室内消火栓给水系统 自动喷水灭火系统
，共计7张图纸

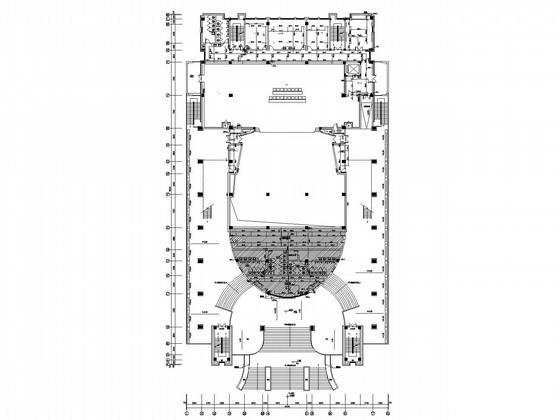

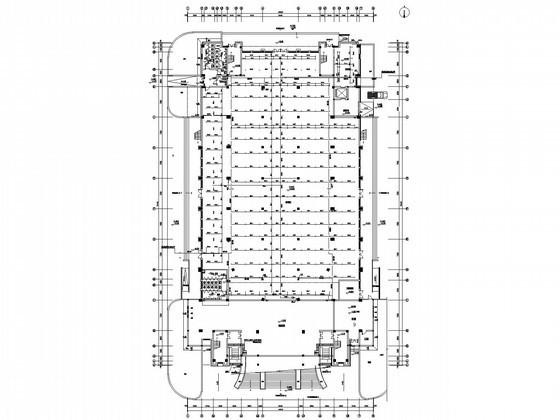

二层喷淋消火栓平面图

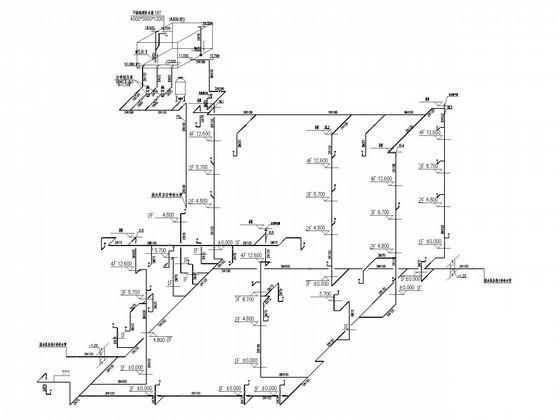

消火栓给水管道系统图

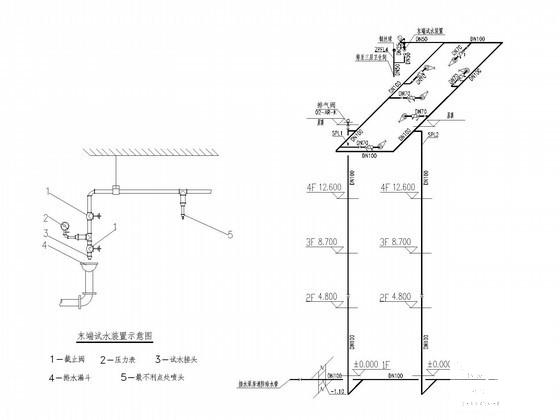

水炮给水管道系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 11:15:45上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
