一份30层商业办公综合楼给排水消防CAD施工图纸

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业,宾馆
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：30层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：22张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：分区供水
• 消火栓用水量室外(L/S)：40
• 消火栓用水量室内(L/S)：40
• 大样节点：水箱,集水坑
• 项目所在地：北京

附件详情

• 给排水设计说明
• 给排水施工说明
• 集水坑排水系统图
• 消防水箱系统图
• 自动喷水系统原理图
• 给排水平面图
• 自动喷淋平面图
• 消防水箱平面图
• 厨卫给排水大样图
• 消火栓系统图

附件详情

该项目为一类公建高层建筑，建筑总高度：99.000米，楼地上30层，地下2层。地下一~二层为车库及设备用房，地上一层为商业，二~三层为客房，四~五层为办公，六～三十层为住宅。设计内容包括：建筑生活给水，建筑生活排水，消火栓灭火系统、自动喷淋系统，建筑灭火器配置。
，共22张。

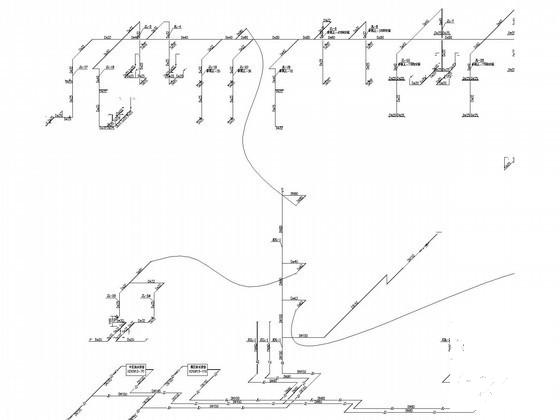

给水系统图

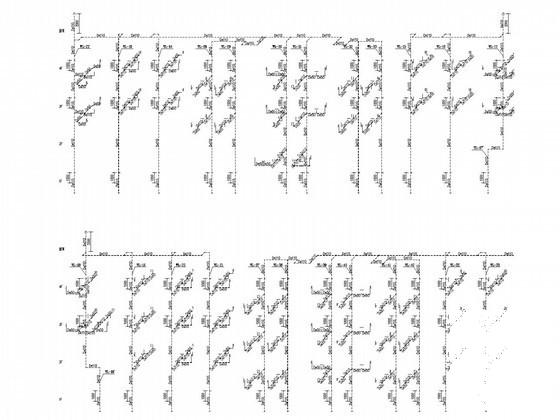

排水管系统图

消火栓系统图

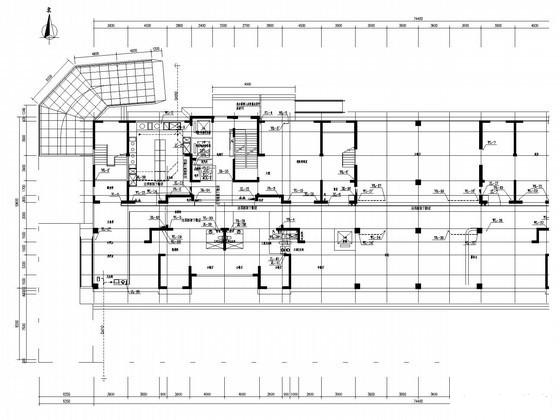

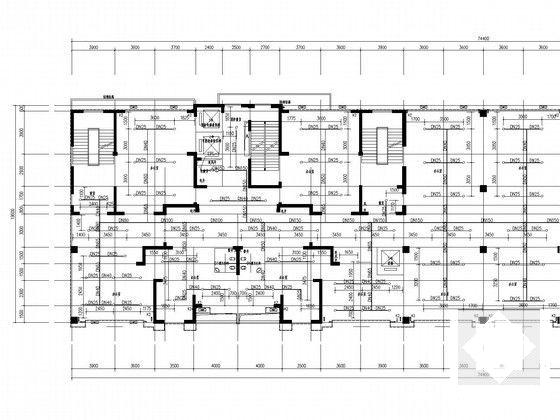

自动喷淋平面图

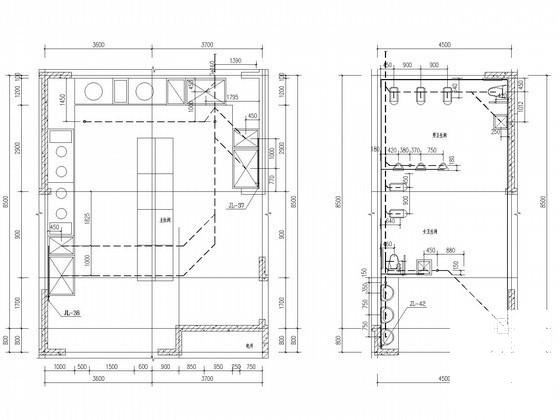

卫生间及操作间大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 15:21:08上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
