一份3层商业裙房给排水消防设计CAD图纸

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：多层建筑
• 建筑设计面积：84574.28平方米
• 建筑地上层数：3层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：45张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 排水体制：污废合流
• 排水技术：重力排水
• 雨水重现期：50年
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：泵房,卫生间
• 项目所在地：山东

附件详情

• 给排水设计施工说明
• 地下车库-2层给排水平面图
• 地下车库-1层给排水平面图
• 地下车库-2层消防平面图
• 地下车库-1层消防平面图
• 给排水、消防平面图
• 地下车库-2层自动喷淋平面图
• 地下车库-1层自动喷淋平面图

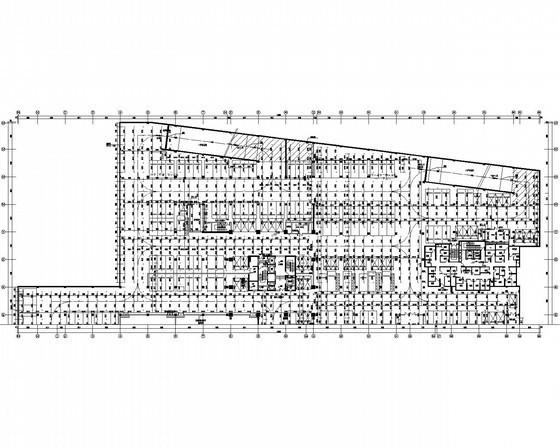

• 自动喷淋平面图
• 给排水系统图
• 虹吸雨水系统图
• 安装 节点图
• 废水排水系统图
• 消火栓系统图
• 自动喷淋干管流程图
• 卫生间给排水大样图
• 水泵房大样图

附件详情

项目概要：该项目为山东某商业裙房，地上部分为商业，一层层高为5.4米，二~三层为5.1米，裙房下部为2层地下车库及设备用房。本建筑高度为15.90米，建筑面积为84574.28平方米。
设计内容：生活给水系统、生活污水系统、虹吸雨水排水系统、消火栓给水系统、自动喷淋灭火系统、建筑灭火器配置、气体灭火系统。生活给水水源来自市政给水管网，为上行下给式供水系统。生活排水室内排水系统采用污废合流制，裙房商业屋面雨水采用虹吸式内排雨水系统，雨水重现期为50年。室内消火栓设计用水量为40L/s,室外消火栓设计用水量为30L/s。
，共45张图。

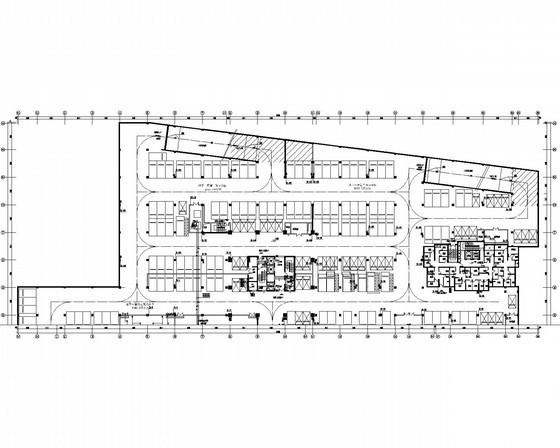

地下车库-1层给排水平面图

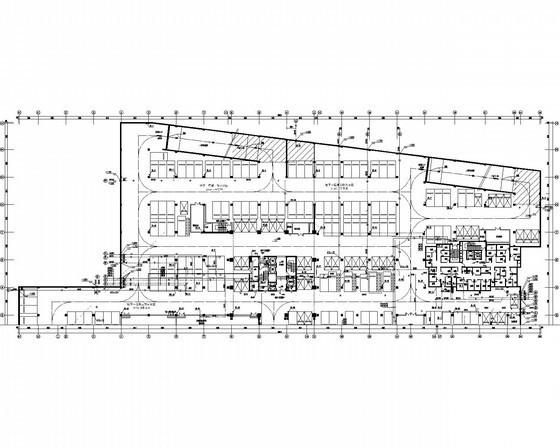

地下一层消防平面图

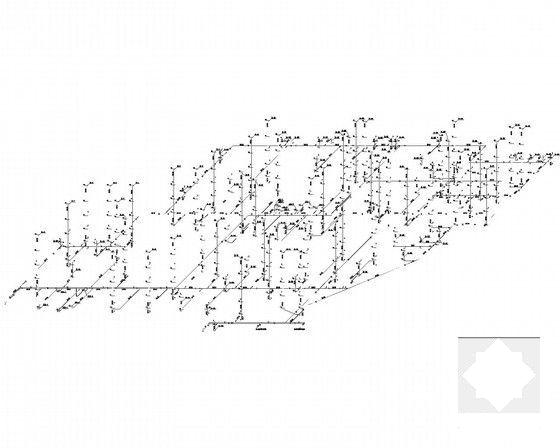

消火栓系统图

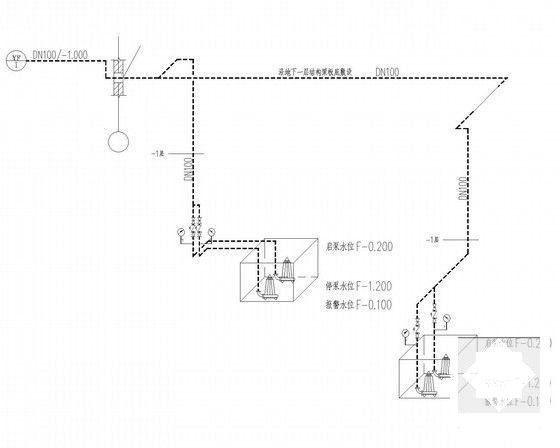

集水坑系统图

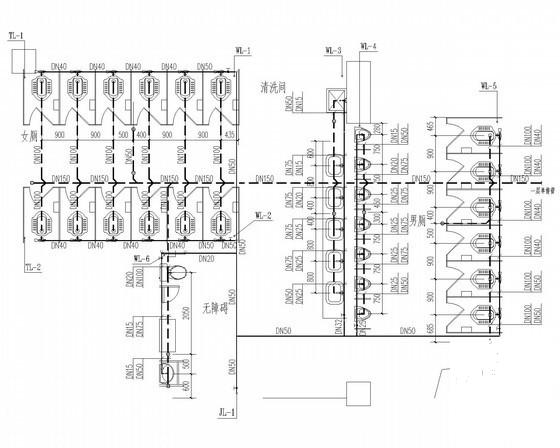

一层卫生间给排水大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
