一份25层商业楼给排水消防CAD施工图纸（消防水箱）(自动喷水灭火系统)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 排水体制：污废合流
• 排水技术：重力排水
• 雨水重现期：5年
• 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：水箱,卫生间,集水坑
• 项目所在地：河北
• 附件设计说明：有
• 建筑类别：办公,商业
• 建筑高度类型：高层建筑
• 建筑设计面积：20311.93m平方米
• 建筑地上层数：25层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统,机房排水
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统,湿式灭火系统,灭火器配置系统
• 供水设备：高位水箱,水泵站
• 供水方式：市政供水,变频供水
• 供水分区：三区

附件详情

本建筑总建筑面积约 20311.93平方米 。建筑高度:99.65m。建筑物等级:一类，耐火等级为一级。本建筑地下二层，地上主体二十五层。地下一、二层为设备用房及机械停车库；地上一至二层为商业用房，三-七层为开敞式办公，八-二十五层为公寓式办公，七八层之间为设备夹层。
本建筑物的生活给水系统、生活排水系统、雨水排水系统、室外空调机冷凝水排水系统、室内消火栓系统、湿式自动喷水灭火系统、建筑灭火器的配置以及气体灭火设计。

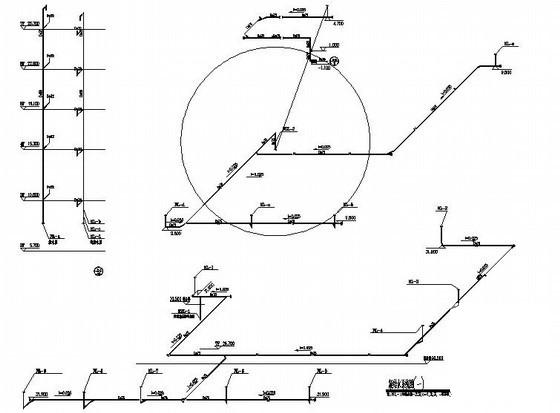

凝结水系统图

第 1 张图

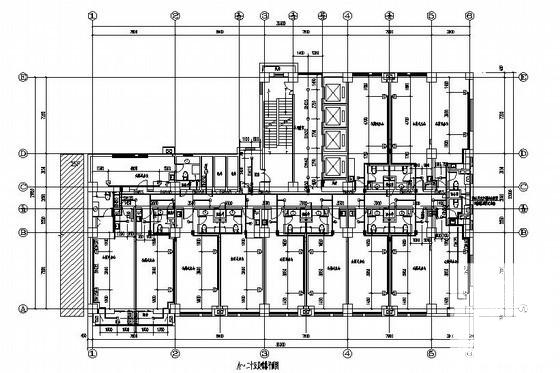

第 2 张图

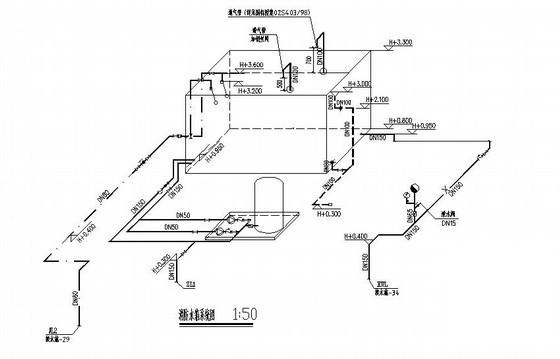

第 3 张图

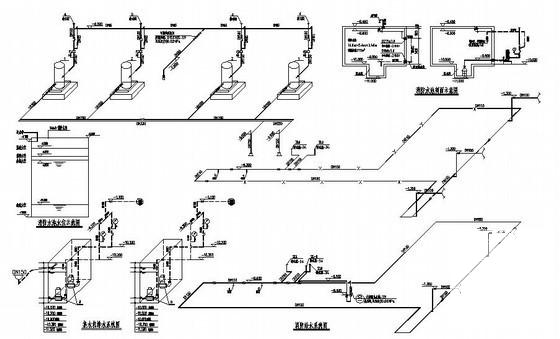

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
