一份33层商业楼给排水设计CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：高层建筑
• 建筑设计面积：12768.02平方米
• 建筑地上层数：33层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：50张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统
• 供水设备：水泵站
• 供水方式：市政供水
• 排水体制：污废合流
• 排水技术：重力排水
• 雨水重现期：1年
• 火灾危险等级：中危险级Ⅱ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 项目所在地：重庆

附件详情

• 资料目录
• 主要设备材料表
• 说明及图例
• 给水系统图
• 室内外消火栓系统图
• 喷淋系统图
• 商铺排水系统图
• 给排水平面图
• 喷淋平面图

附件详情

资料介绍：该项目建筑面积约12768.02m2,建筑高度97.35m；建筑层数为地下2层，地上33层，共计住宅145户。该项目室内0.000m标高相当于海拔标高377.800m。

设计内容:该项目设有生活给水系统、生活污水排水系统、雨水排水系统、消火栓给水系统。

，图纸共50张。

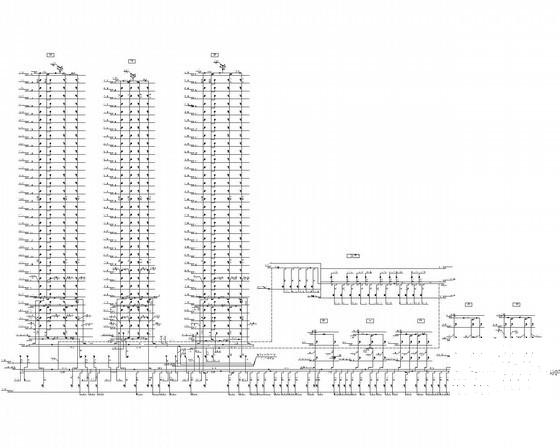

给排水系统展开图

室内消火栓系统图

室内消火栓系统图

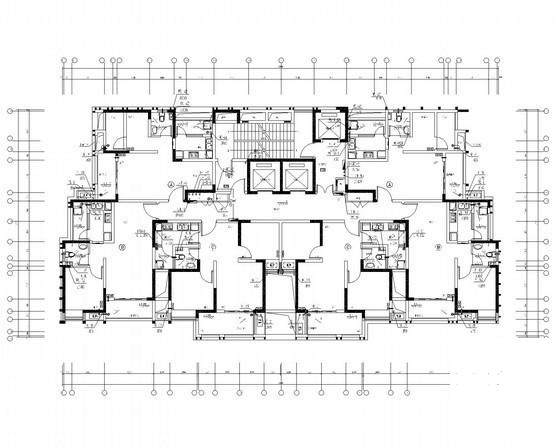

三层给排水平面图

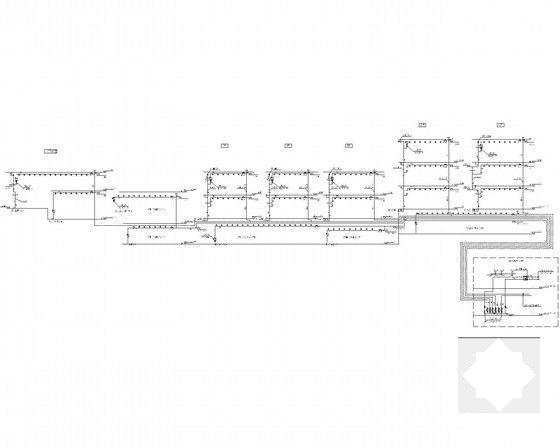

喷淋系统图

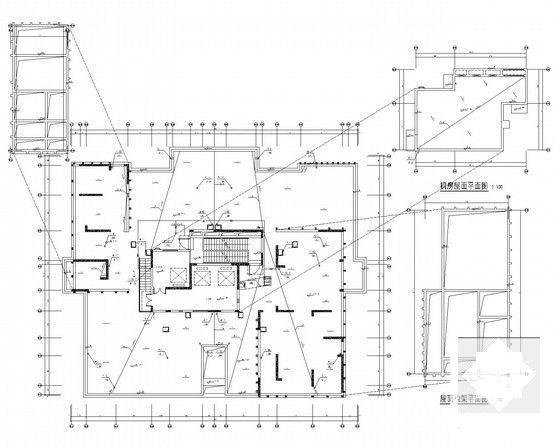

屋顶层给排水平面图

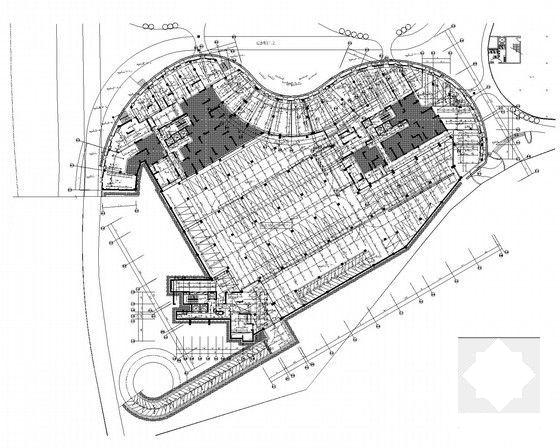

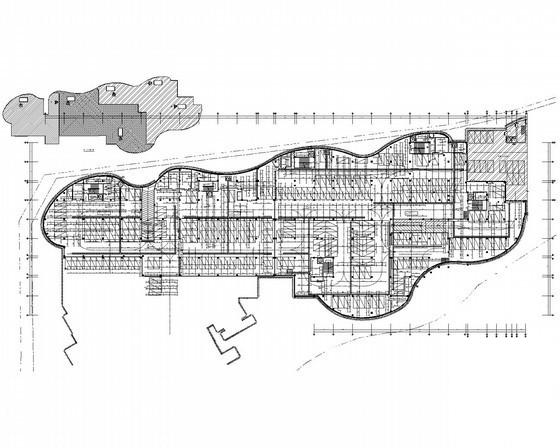

负一层喷淋平面图2

一层给排水平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
