一份8层医院综合楼给排水消防CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：医疗
• 建筑高度类型：高层建筑
• 建筑地上层数：8层
• 图纸设计深度：施工图
• 参考图纸：18张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
• 供水设备：水泵站
• 供水方式：市政供水,分区供水
• 供水分区：两区
• 排水体制：污废合流,雨污合流
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：卫生间
• 热水供应方式：集中热水供应
• 项目所在地：江苏

附件详情

• 给水排水设计施工说明 图例 资料目录
• 一层~八层自动喷淋平面图
• 一层~八层给排水消防平面图
• 给水管道原理图
• 热水管道原理图
• 卫生间大样图
• 排水管道原理图
• 消火栓管道原理图
• 自动喷淋管道原理图

附件详情

本稿件为[江苏]某医院综合楼给排水消防施工图纸，主体地上八层，建筑总高度30.15m。设计任务：室内给水工程、室内热水工程、室内热水工程、室内排水工程、室内雨水工程。
，共18张图纸。

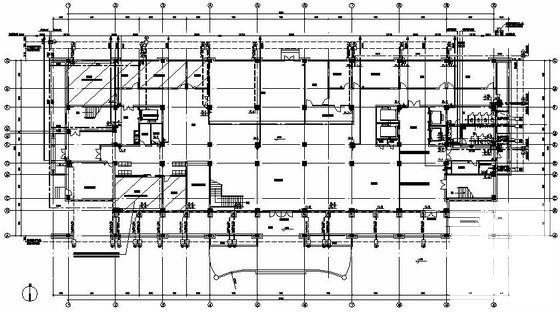

一层给排水消防平面图

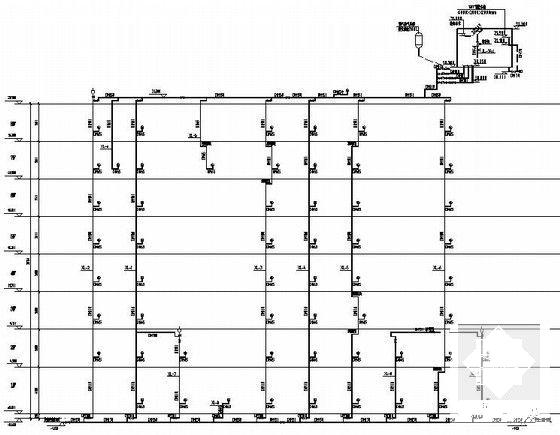

消火栓管道原理图

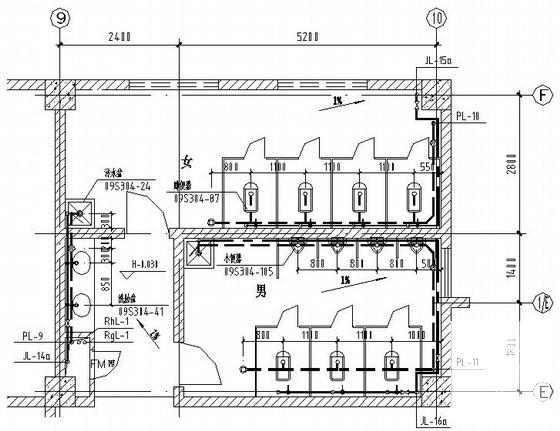

卫生间大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
