一份7层儿童医院综合楼给排水CAD施工图纸

hhtu3yy · 发表于 2020-3-2 20:37:37

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：医疗
建筑高度类型：多层建筑
建筑设计面积：13175.25平方米
建筑地上层数：7层
图纸设计深度：施工图
参考图纸：23张
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水方式：市政供水
供水分区：两区
排水体制：雨污分流
排水技术：重力排水
雨水重现期：50年
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：20
特殊系统：太阳能热水系统
大样节点：卫生间
项目所在地：重庆

附件详情

给排水设计总说明

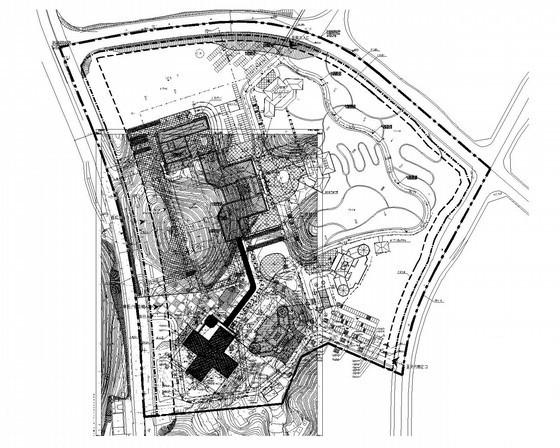

给排水总平面图
室外排水管高程表、纵断面图
给排水平面图
喷淋平面图
给排水系统原理图
卫生间给排水平面大样图、系统图

附件详情

该资料为诶重庆某儿童医院综合楼给排水施工图。建筑面积13175.25m，建筑基底面积为2528.65m，地上7层，建筑高度为31.5米。设计范围：生活给水系统、热水系统、生活污水系统、雨水系统、消火栓给水系统、自动喷水灭火系统。给水由市政给水管网提供，给水分区为2区。排水系统采用雨污分流，屋面雨水设计重现期为50年。消火栓系统用水量室外20L/S，室内20L/S。
，共23张图纸。

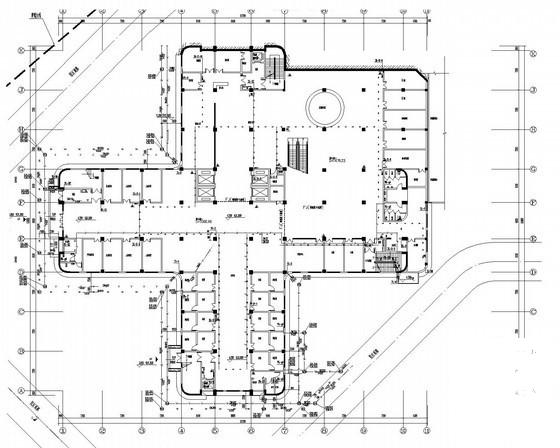

二层给排水平面图

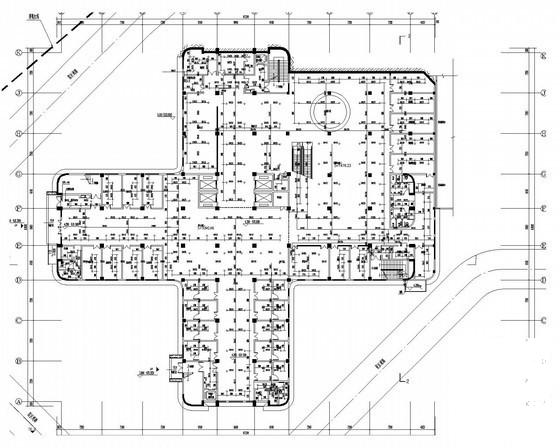

二层喷淋平面图

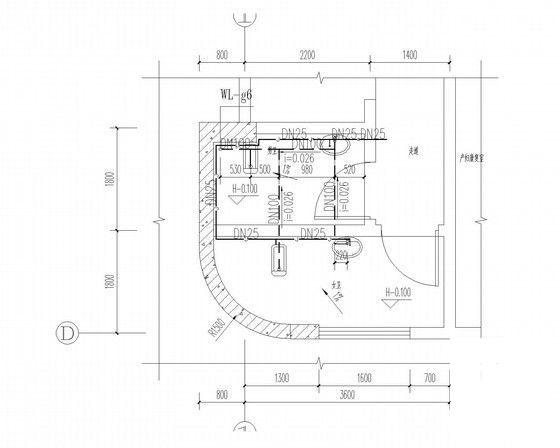

卫生间给排水大样图

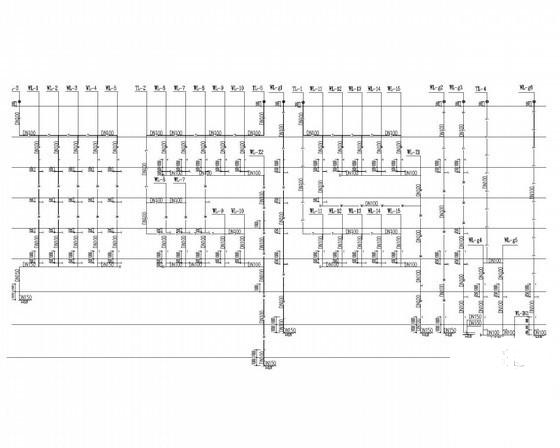

污水排水系统原理图
