一份6层医院综合楼给排水CAD图纸

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：医疗
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：17张
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废分流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：15
• 大样节点：泵房,卫生间
• 热水供应方式：集中热水供应

附件详情

• 设计说明

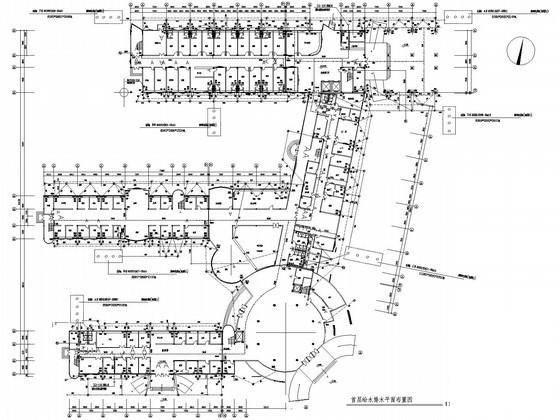

• 首层给水排水 平面布置图
• 二层给水排水平面布置图
• 三层给水排水平面布置图
• 四层给水排水平面布置图
• 五层给水排水平面布置图
• 六层给水排水平面布置图
• 天面给水排水平面布置图
• 生活给水管道系统图
• 热水给水干管系统图
• 热水回水干管系统图
• 雨水管道系统图
• 消防给水管道系统图
• 雨水管道系统图
• 公用卫生间排水管道系统图
• 屋面水箱接管高程控制
• 屋面水箱预埋管平面定位
• 预埋箱底出水管详图
• 预埋箱底放空管详图

附件详情

该项目是一栋医院综合楼，建筑层数为地上六层；该项目设计范围：室内外给水、污水、热水系统、雨水系统；
共计17张图纸；

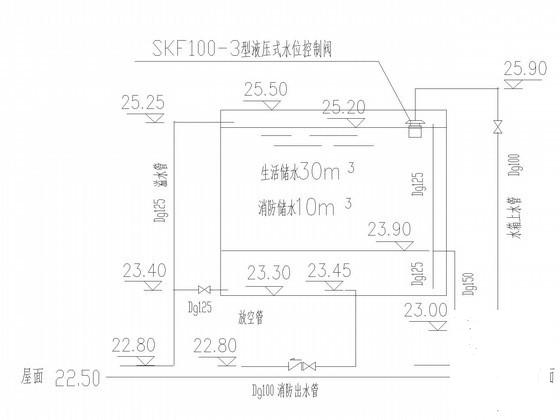

屋面水箱接管高程控制图

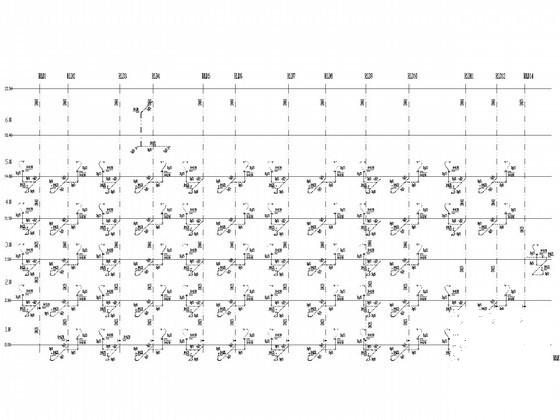

给水立管系统图

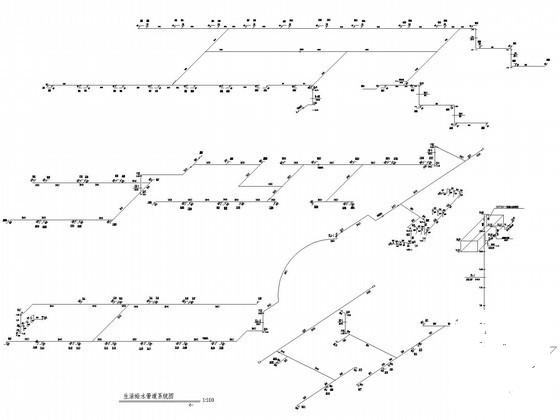

生活给水管道系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-1 14:11:08上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
