一份16层医院高层建筑给排水（喷淋）CAD图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：医疗
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：57884平方米
• 建筑地上层数：16层
• 建筑地下层数：3层
• 图纸设计深度：施工图
• 参考图纸：43张
• 设计年代：近代
• 地下室用途：其它
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：喷淋系统
• 供水方式：分区供水
• 供水分区：三区
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：30
• 项目所在地：江苏

附件详情

• 资料目录
• 设计说明
• 给排水设计施工说明
• 地下一、二、三层喷淋平面图
• 地下一、二、三层消防平面图
• 地下三层生活消防水泵房水池给排水平面图
• 一至十六层喷淋平面图
• 一至十六层给排水消防平面图
• 消防系统 图
• 排水系统图
• 给水系统图
• 雨水、喷淋系统图
• 消火栓系统原理图

附件详情

该项目为南京某医院高层建筑，建筑总面积57884平方米，地下三层，地面16层。地下建筑面积19544平方米，地上建筑面积38340平方米。
设计内容：地下一、二、三层消防、喷淋平面图，一至十六层喷淋平面图、一至十六层给排水消防平面图、消防系统图、喷淋系统图等
，共43张图

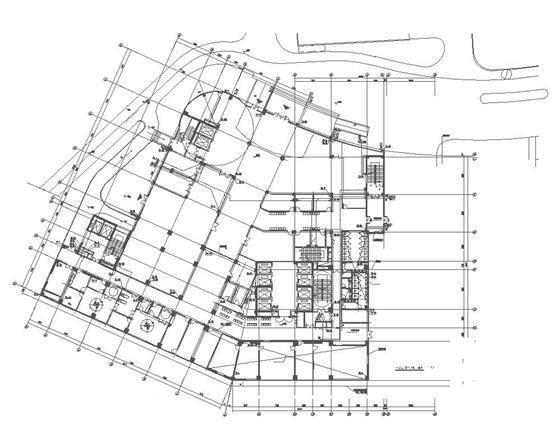

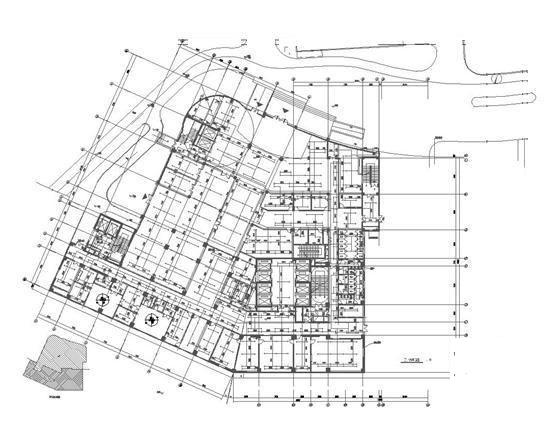

一层给排水消防平面图

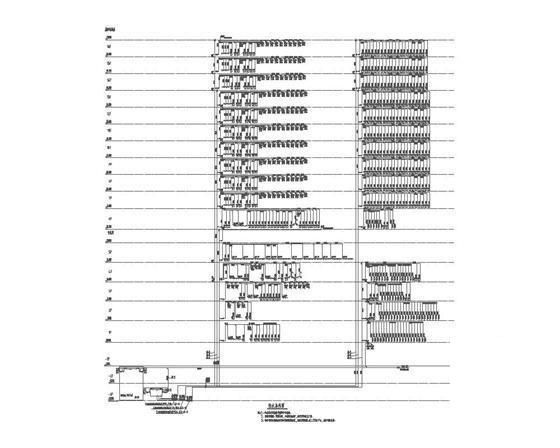

给水系统图

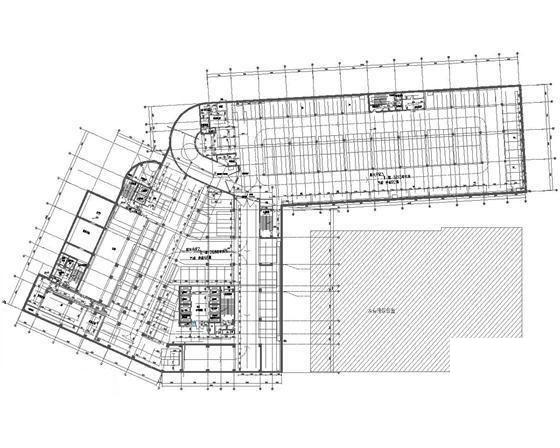

地下三层平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
