一份22层医院综合楼给排水CAD施工图纸

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：医疗
• 建筑高度类型：多层建筑
• 建筑设计面积：35655平方米
• 建筑地上层数：22层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：49张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统, 废水系统, 雨水系统
• 消防设计：室外消火栓系统, 室内消火栓系统, 雨淋系统, 气体灭火系统
• 供水方式：市政供水
• 供水分区：四区
• 排水体制：污废合流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：水箱, 卫生间
• 项目所在地：湖南

附件详情

• 给排水设计说明
• 给水总平面图
• 排水总平面图
• 给排水平面图
• 给排水平面图
• 给水系统原理图
• 热水系统原理图
• 消火栓系统原理图
• 排水系统原理图
• 喷淋系统原理图
• 泵房设备定位图
• 泵房管道布置图
• 泵房系统原理图
• 水箱大样图
• 卫生间给排水大样图

附件详情

娄底市中心医院（实际功能为医院住院部，诊疗部），公共建筑，建筑面积35000平米，建筑高度79.7米，地下室+22层，空气源与太阳能集中联合供热系统等等

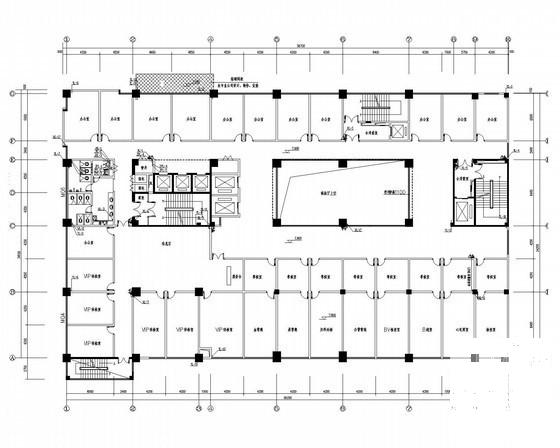

三层给排水平面图

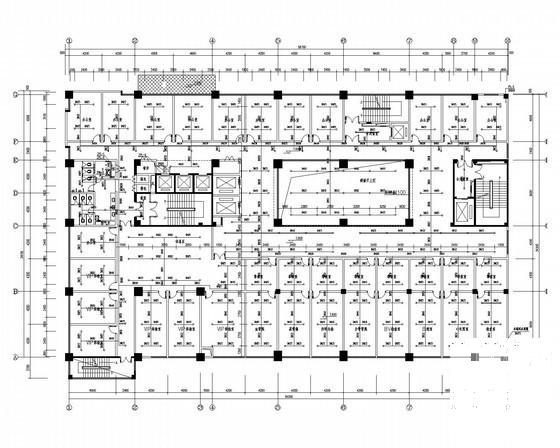

三层喷淋平面

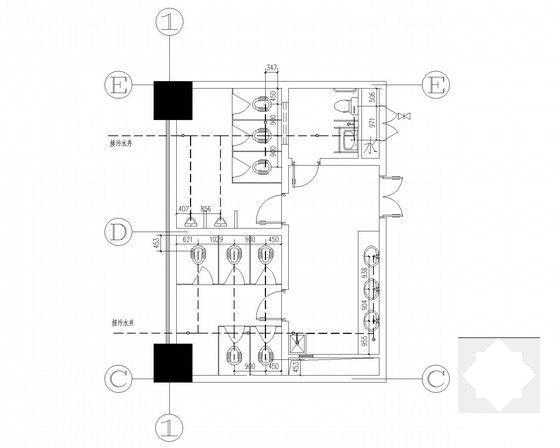

卫生间排水大样图

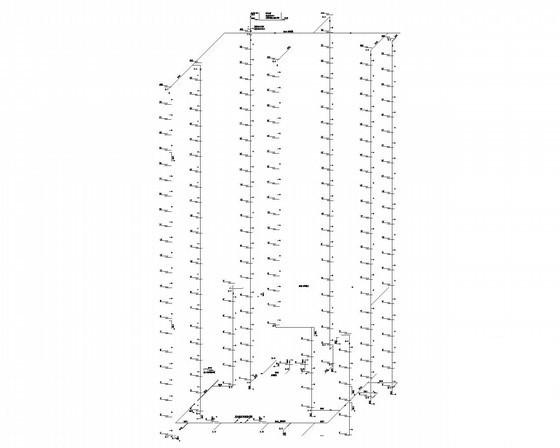

消火栓系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
