一份医院传染病区给排水CAD施工方案图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该资料包括室内给水系统、室内雨水排水系统及污水排水系统（含室外建筑物周围部分）的设计；室外雨水检查井及雨水口的布置由医院总平面设计统一合理地进行考虑设计。
该项目以16床病床计，用水定额为450L/床.d（包含医务人员用水），该项目最大日冷水用量7.2m3/d，最大时冷水用量0.72m3/h。
图纸内容包括：1.给排水设计与施工总说明 设备及材料汇总表 2.一、二层给水排水平面布置图 3.屋顶给水排水 4.给排水管道详图 5.给水排水管道系统图 6.雨水排水管道系统图 7.病房卫生间给排水管道详图 8.消毒污洗间给排水管道详图 洗手盆给排水管道详图

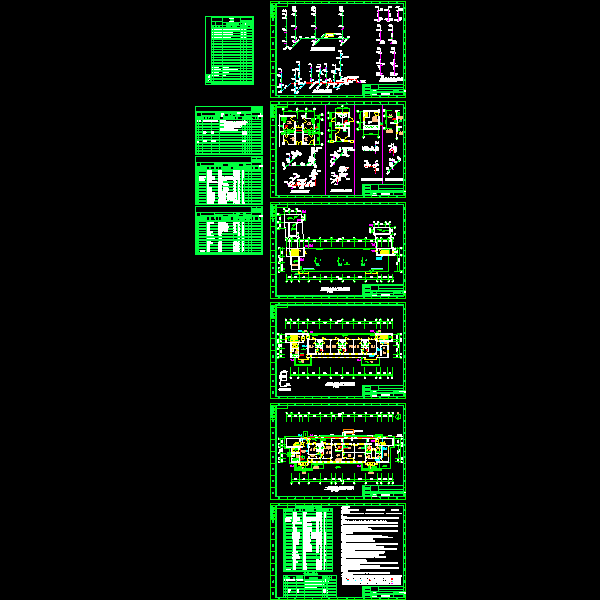

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
