传染病医院为临时医院暖通施工图纸cad平面图

  • 设计详细说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计面积:7.5万平方米
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 项目所在地:湖北
一、项目概要:该项目为 传染病医院为临时医院 暖通施工图 ,总建筑面积约7.5万平方米,利用原有的军运会临时食堂改建。其中2.5万平方米为食堂及医生宿舍区,在原有的建筑基础上改建,其中食堂保留;5万平方米为传染病房及治疗区,为原室外停车场之上的新建建筑。均为单层建筑。总床位数1500床。建筑类型均为钢结构轻质预制板房,主要建筑类别为:住院区、医护区、休息区、检验、手术、ICU、CT、MRI、B超、心脑电。
二、设计内容: 设计范围以及与有关专业的设计分工:
1舒适性空调设计。
2通风设计。
3环保和卫生防疫设计。
部分图纸展示:
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

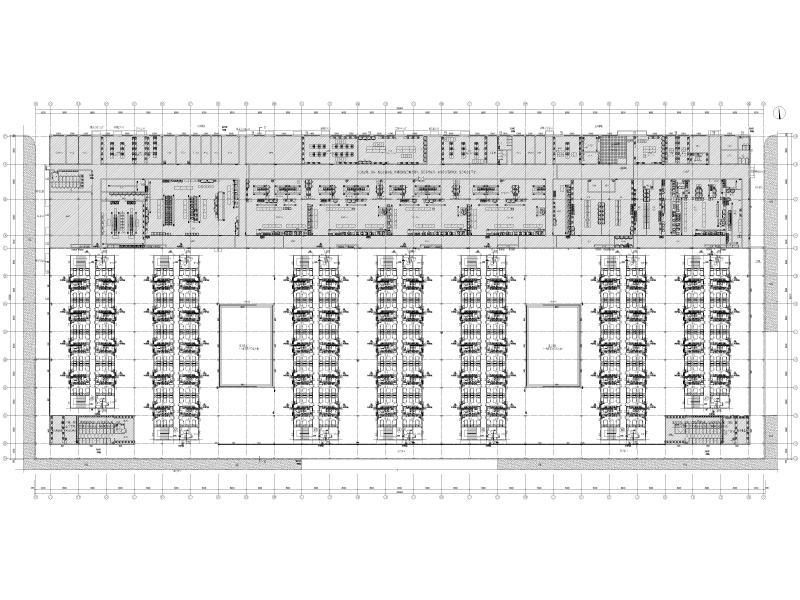

  • 二层通风、空调平面图
    二层通风、空调平面图

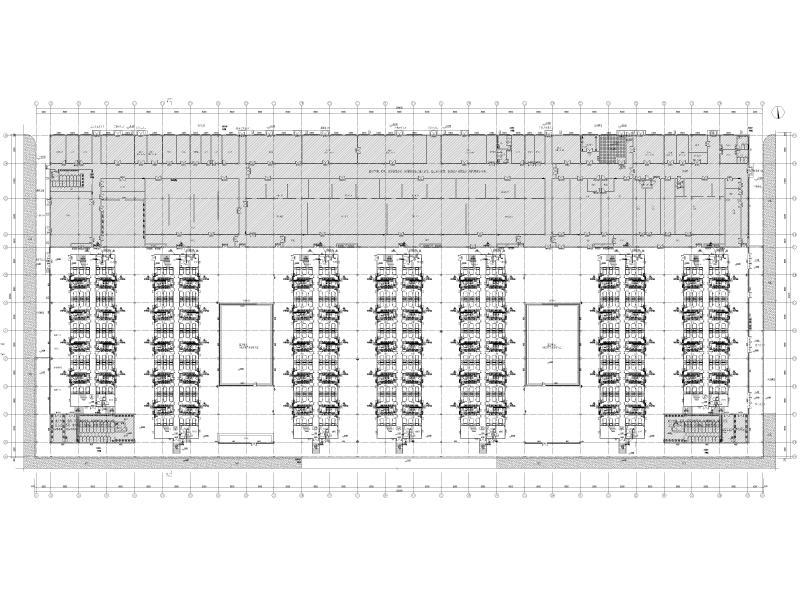

  • 一层通风、空调平面图
    一层通风、空调平面图

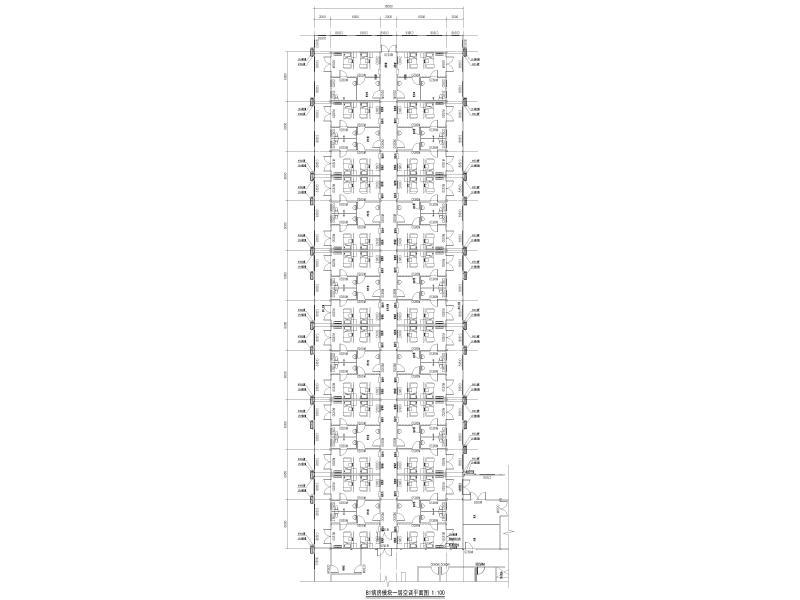

  • B1病房模块一层空调平面图
    B1病房模块一层空调平面图

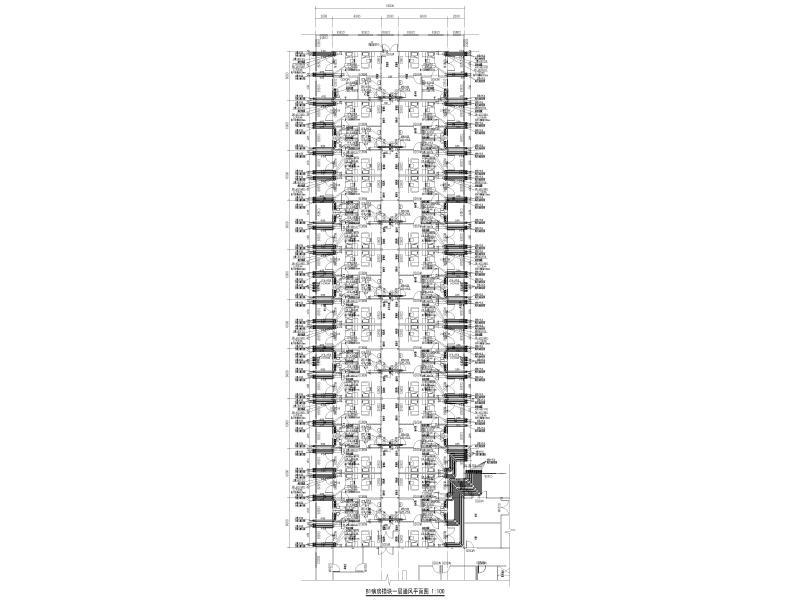

  • B1病房模块一层通风平面图
    B1病房模块一层通风平面图

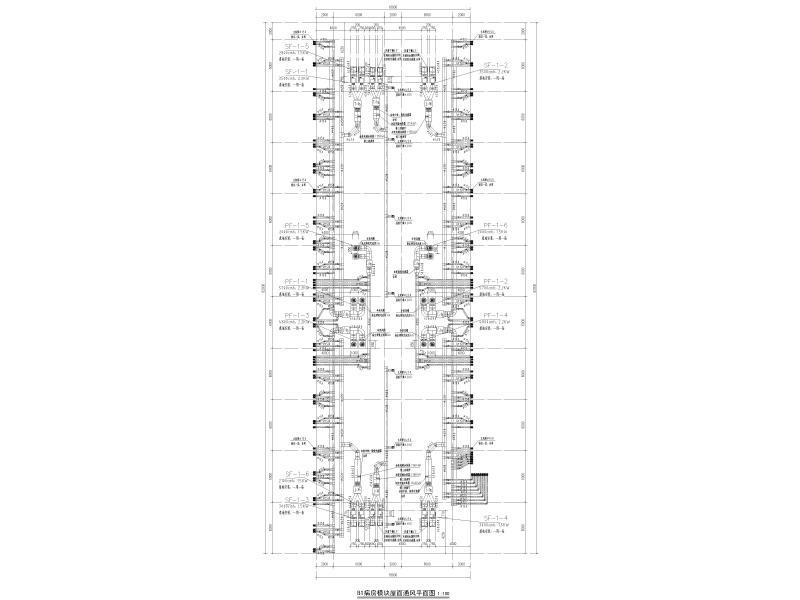

  • 病房模块屋面通风平面图
    病房模块屋面通风平面图
以上是部分截图,请下载附件后查看完整高清内容
