一份传染病医院病房楼给排水消防设计CAD图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该项目为某传染病医院病房楼给排水消防工程设计。该建筑物总面积7027.4平方米，五层，总高30.60米。生活给水水压为0.28Mpa。

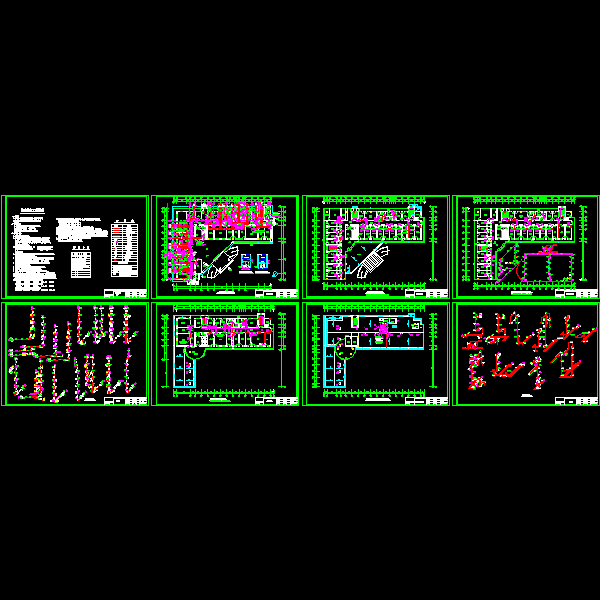

本图纸是某传染病医院病房楼给排水消防设计图。图纸内容包括：1. 给水排水工程说明 2. 一－五层给排水消防平面图 3. 机房层消防水箱、给排水平面图 4. 给水系统图 5. 排水系统图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-8 08:13:45上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
