传染病医院为临时医院给排水施工图纸cad平面图

资料简介
赚取积分

建筑类别：医疗
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
图纸设计深度：施工图
图纸设计格式：CAD2000
设计年代：近代
生活供水设计：生活给水系统
排水设计：雨水系统
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
排水体制：雨污分流
项目所在地：湖北

一、项目概要：该项目为 传染病医院为临时医院给排水施工图 ，总建筑面积约7.5万平方米，利用原有的军运会临时食堂改建。其中2.5万平方米为食堂及医生宿舍区，在原有的建筑基础上改建，其中食堂保留；5万平方米为传染病房及治疗区，为原室外停车场之上的新建建筑。均为单层建筑。总床位数1500床。建筑类型均为钢结构轻质预制板房。

二、设计范围：

包括该项目红线以内的室内生活给排水、生活热水、内排雨水、消火栓给水系统及建筑灭火器配置设计。

包括该项目红线以内的室外给水、排水、消防管网及小型给水排水构筑物。

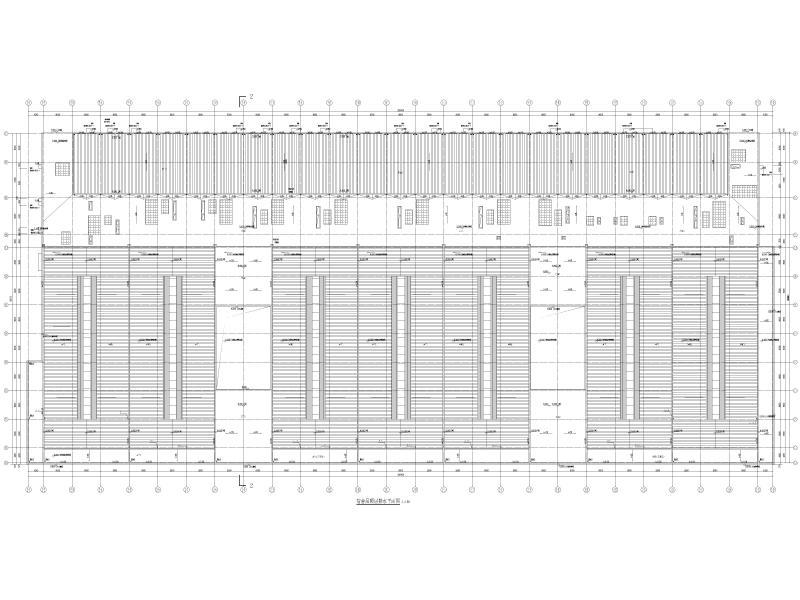

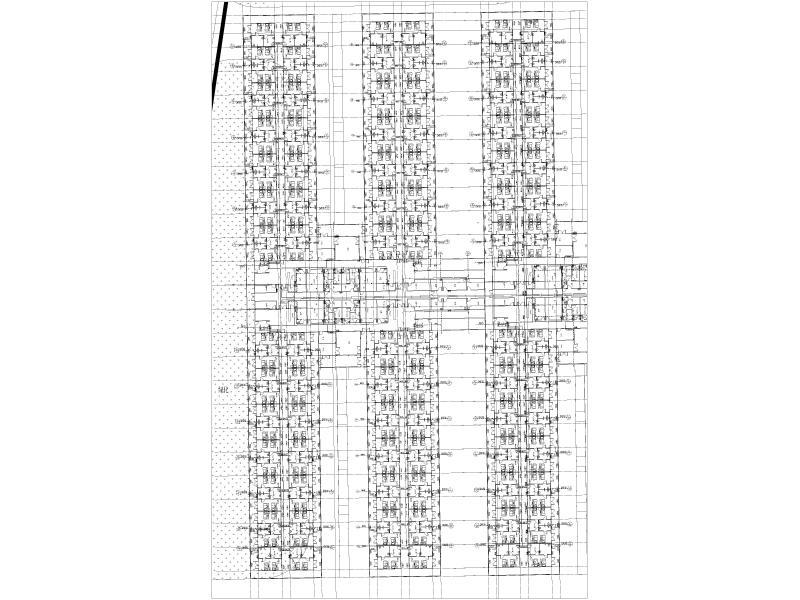

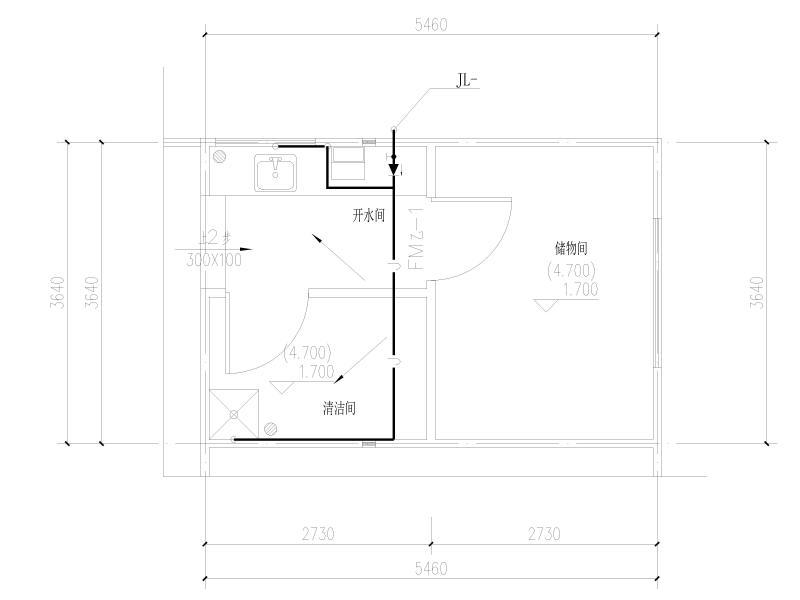

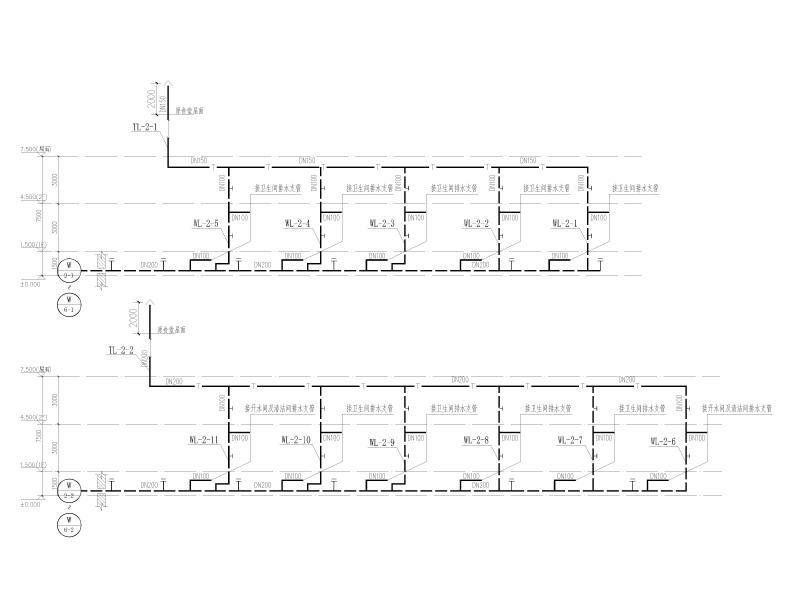

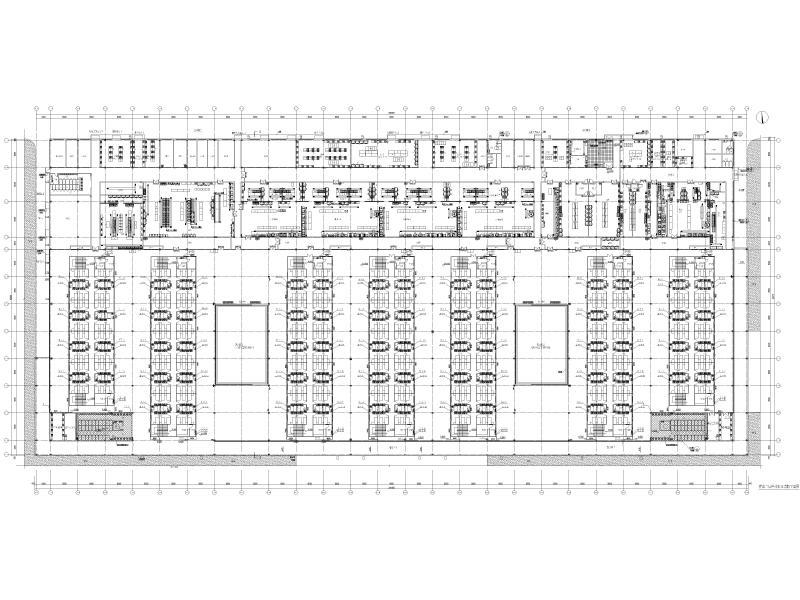

部分图纸展示：






以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
