南方医院给排水CAD图纸

附件详情

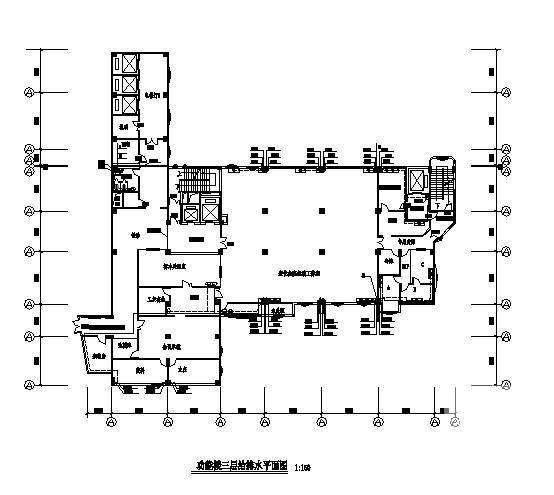

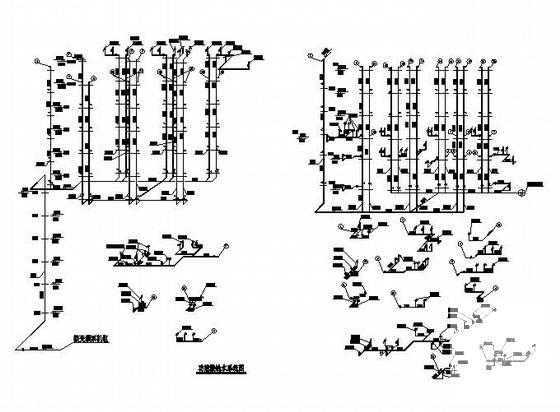

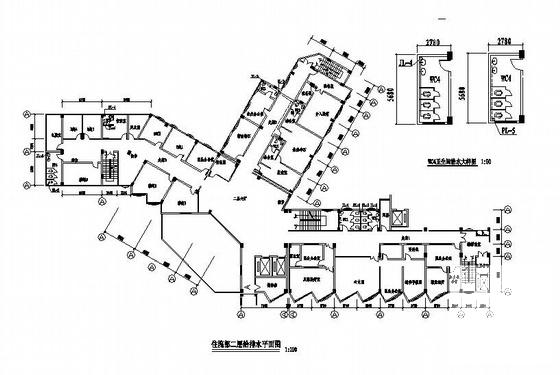

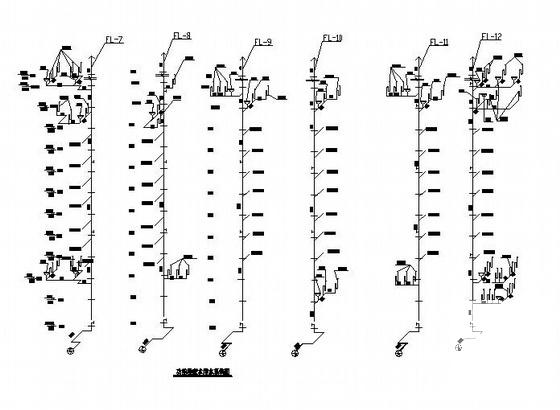

该项目为医院综合功能楼，其中地上13层,地下一层. ，建筑高度为48.30米,建筑面积约为 13000平方米 .1，给水系统：水源：本楼水源由城市市政管网提供，市政水压范围 0.3MPa。用水量：最大日用水量为 165m /d ，最大时用水量为15m /h 。给水方式：采用分区供水方式.其中下区(一~六层)利用市政水压直接供水. 上区(七到十二层)采用变频泵系统供水. 2，排水系统：生活污水,废水分流。排到室外汇集后,进入医院的污水处理系统.排水管的坡度：d50，i≥0.035；d75，i≥0.025；d110，i≥0.02；d160，i≥0.01；d200，i≥0.008。排水立管转弯及排水立管与排出管连接管应采用两个45度弯头或采用斜三通连接。排水三通应采用顺水三通或斜三通配件。3、热水系统：选用PP-R热水管，采用热熔连接。
