南方32层住宅楼给排水CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅建筑
• 建筑层数：高层建筑
• 建筑设计面积：25000平方米
• 建筑高度：99m
• 地上楼层：32层
• 地下楼层：2层
• 设计阶段：施工图设计
• 供水方式：高位水箱
• 供水分区：三区
• 污废水排水体制：分流
• 设计内容：给水系统, 污水排水系统, 废水排水系统, 雨水排水系统, 消火栓系统, 喷淋系统
• 地下室：车库
• 参考图纸：20-50张
• 设计年代：近代

附件详情

南方某高级住宅，一层为架空层，局部为物业管理用房和弱电机房，二层及二层以上为普通住宅。建筑层数：地上三十二层，地下二层（详见地下室部分设计图纸）。建筑高度约99米。防火设计建筑分类一类高层；建筑物耐火等级：一级。建筑总面积为约25000平方米。包括设计内容：给水系统；污废水排水系统；雨水排水系统；消火栓系统；建筑灭火器设置等施工图设计。

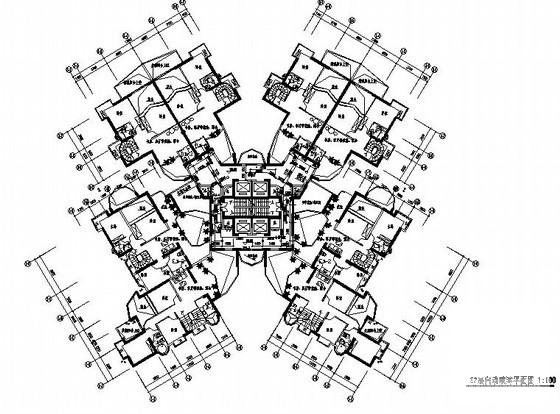

第 1 张图

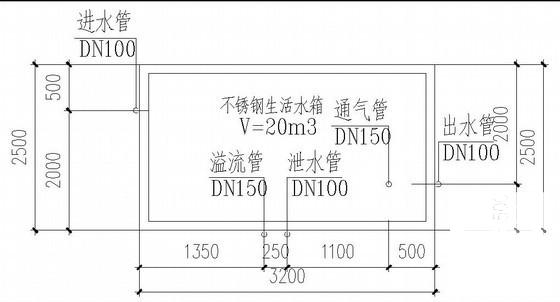

第 2 张图

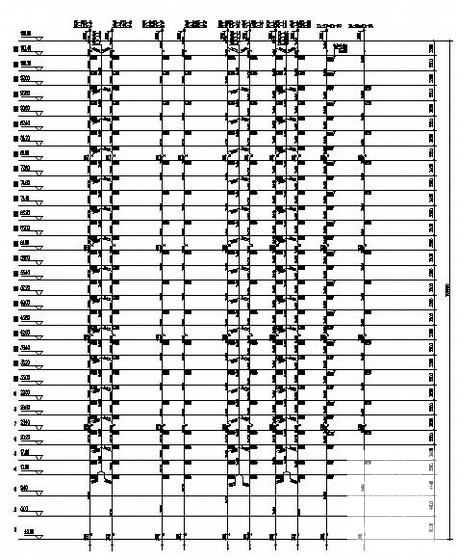

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
