28层住宅楼给排水设计CAD图纸

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：28层
• 图纸设计深度：施工图
• 参考图纸：26张
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统,机房排水
• 消防设计：室内消火栓系统
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：四区
• 排水体制：污废合流
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室内(L/S)：20

附件详情

一、部分附件设计说明：该项目为安徽省某广场为高层住宅，为一类建筑；地下一层，为自行车库；地上二十八层。 耐火等级为：一级。该项目的消防水泵，消防水池及稳压设备设置在地下二层，消防水箱设在楼顶，共同为小区消防服务
二、给水系统:1）．市政给水管网供水压力为： 0.30mpa.
3）．给水系统分区四个区：
a． 一层至四层由室外市政给水管网直接供水；
b． 五至十二层为低区，由低区变频调速泵组供水 。
c． 十三至二十层为中区，由中区变频调速泵组供水。
d． 二十一至二十八层为高区，由高区变频调速泵组供水.
三、排水系统:
1）．该项目污、废水采用合流制。
四、 消防系统 :该项目为一类高层住宅建筑，建筑高度超过80米，消火栓给水系统分成两区，一至十三层为低区，十四至二十八层为高区。
2）喷淋系统:本楼喷淋系统按中危（中 ）级设计。

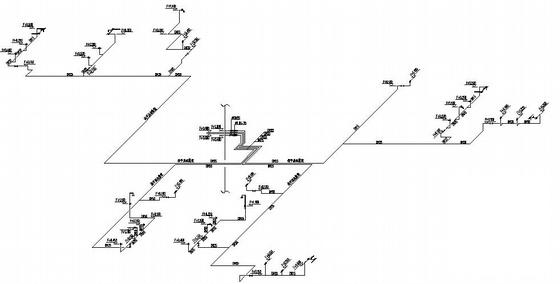

第 1 张图

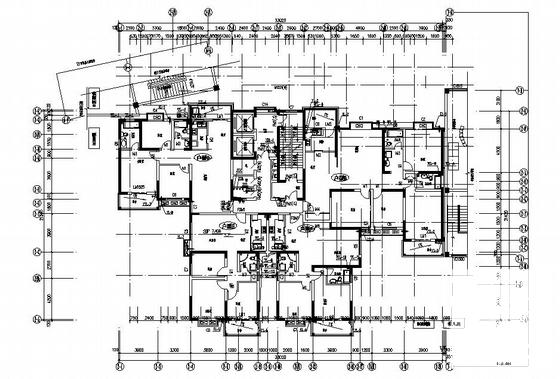

第 2 张图

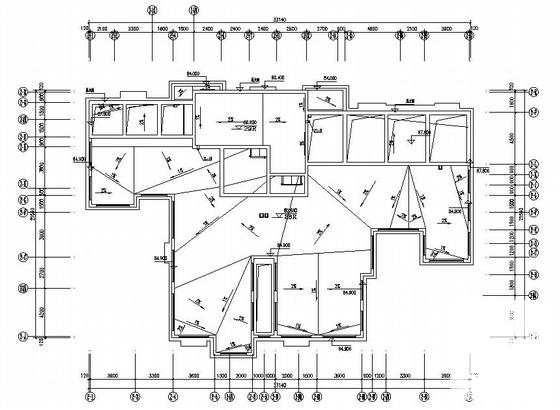

第 3 张图

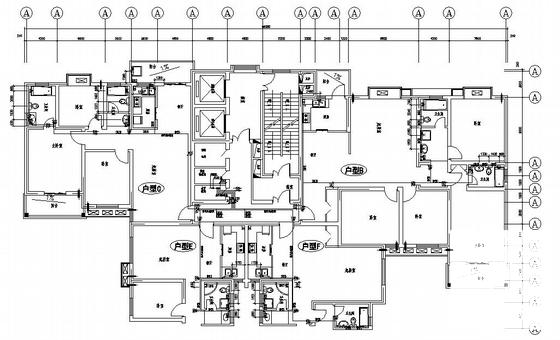

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
