33层住宅楼给排水CAD图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑地上层数：33层
• 建筑地下层数：2层
• 出图日期：2009
• 设计阶段：施工图设计
• 供水方式：市政供水,变频供水设备
• 供水分区：更多
• 污废水排水体制：合流
• 设计内容：给排水,消火栓,自动喷水
• 地下室用途：车库

附件详情

该图为33层住宅，含一类地下车库，水泵大样，喷淋，消火栓，给排水系统，各个大样齐全。

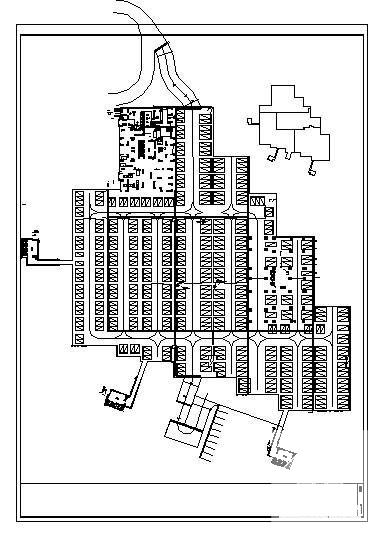

第 1 张图

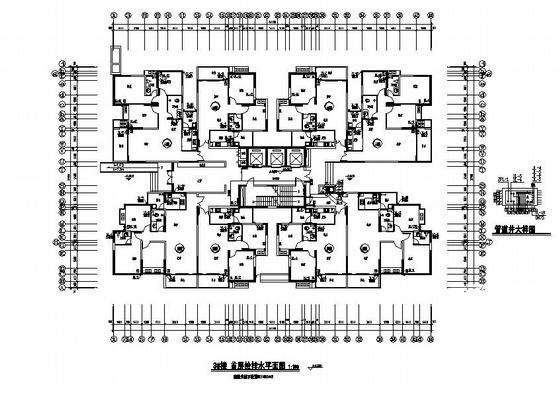

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
