一份二类高层住宅楼建筑给排水CAD图纸

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑设计面积：10499平方米
• 建筑地上层数：18层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
• 供水方式：市政供水,分区供水
• 供水分区：三区
• 排水体制：污废合流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 大样节点：厨房,卫生间

附件详情

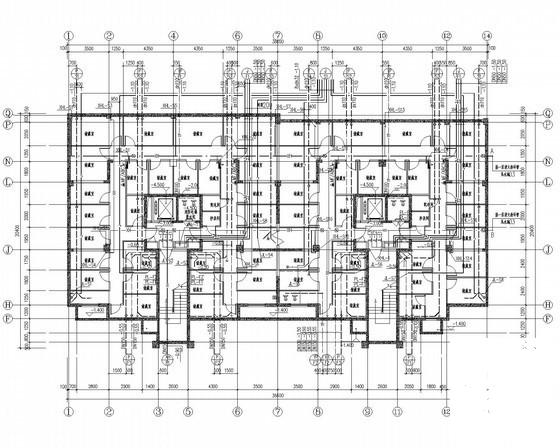

• 地下一层给排水及消火栓平面组合图
• 一层给排水及消火栓平面组合图
• 二层给排水及消火栓平面组合图
• 三层给排水及消火栓平面组合图
• 四~十八层给排水及消火栓平面组合图
• 机房层给排水及消火栓平面组合图
• -1~2层消火栓栓系统轴侧图
• 商网给水系统轴侧图
• 厨、卫给水大样图
• 排水系统轴侧图
• 给水系统原理图
• 集水坑排水系统原理图
• 空调排水系统原理图
• 消火栓系统原理图

附件详情

项目概要： 总建筑面积10499m ，其中地上建筑面积9955m ，地下建筑面积544m 。地上18层，地下1层，建筑高度55.5m，地下室用做储藏室。该建筑属于二类高层建筑。
设计内容：给水系统（分为三个区）、排水系统（污废合流制）、热水系统、消火栓给水系统（室内消火栓用水量为20L/s，室外消防水量为15L/s）。
，共11张图。

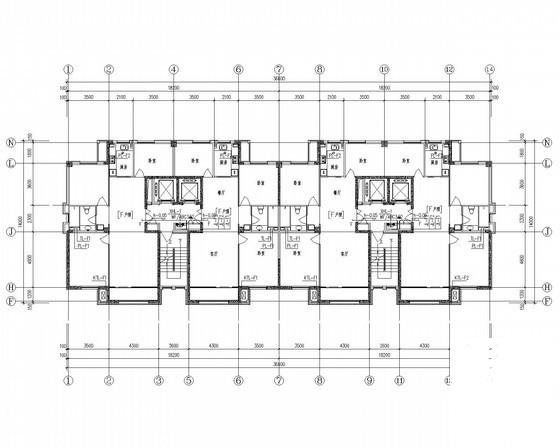

四~十八层给排水及消火栓平面组合图

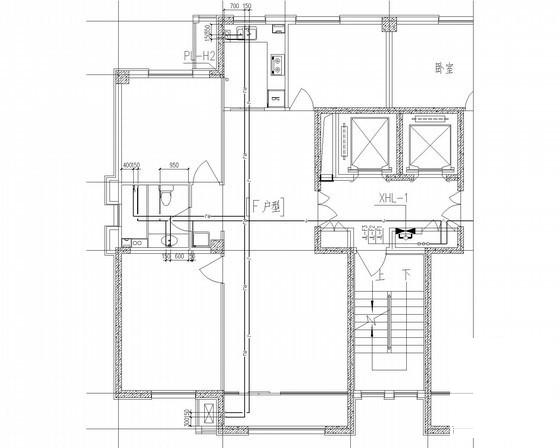

厨、卫给水大样图

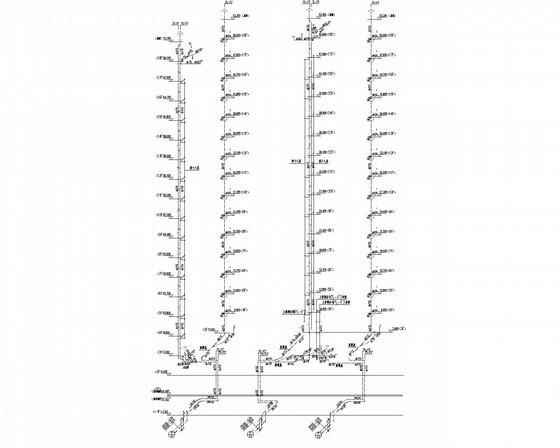

排水系统轴侧图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
