二类高层住宅楼电气施工CAD图纸（2018）

搜索更多资源
  • 建筑类别：住宅
  • 建筑高度类型：高层建筑
  • 建筑地上层数：16层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 负荷等级：二级,三级
  • 防雷等级：第三类
  • 接地方式：TN-S
  • 项目所在地：贵州
  • 强电设计：供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,通信系统,有线电视和卫星接收系统,信息网络系统,其它

该附件为贵州二类高层住宅楼 电气施工图 。

概况：
该项目为贵州省务川县住宅小区。总建筑面积为72601.35m，由七栋二类高层住宅楼和1栋两层地下车库组成。
本栋楼为项目2#、6#、7#楼，为二类高层建筑

设计范围：
10/0.4kV变配发电系统；380/220电力配电系统；
照明、插座系统；建筑物防雷；接地与安全；
通信网络系统；有线电视系统；安全防范系统；
火灾自动报警系统。

部分图纸摘录：

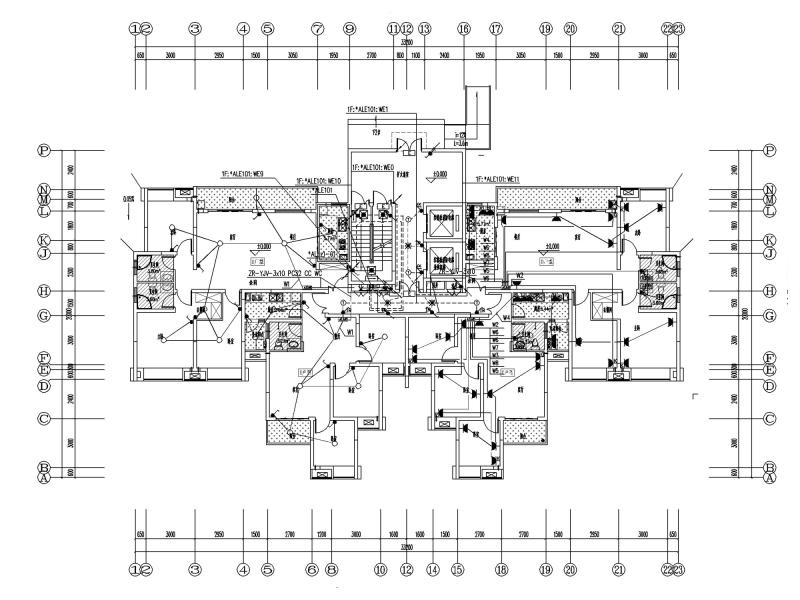

照明插座平面图

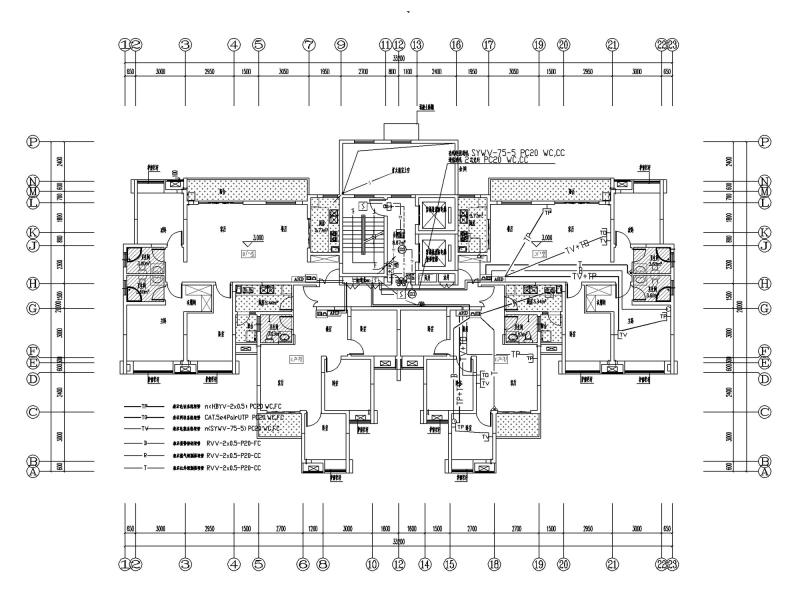

弱电火灾报警平面图

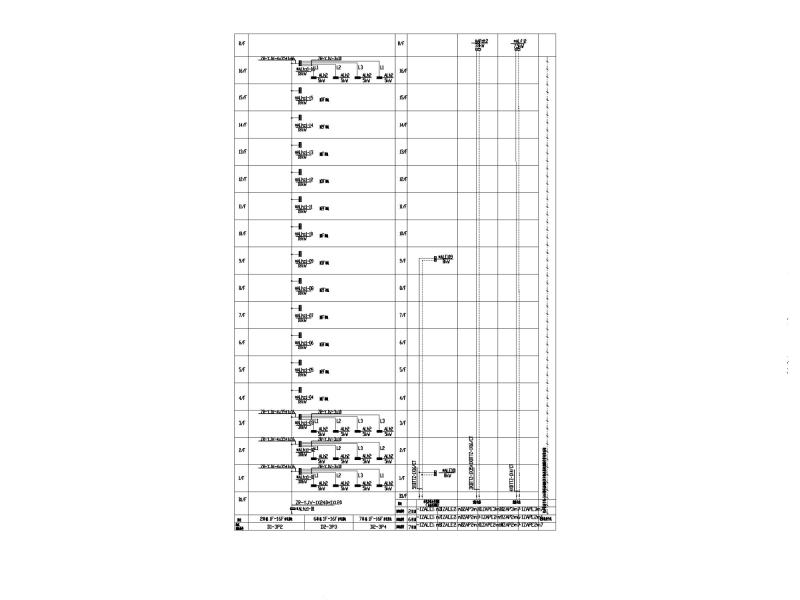

竖向配电系统图

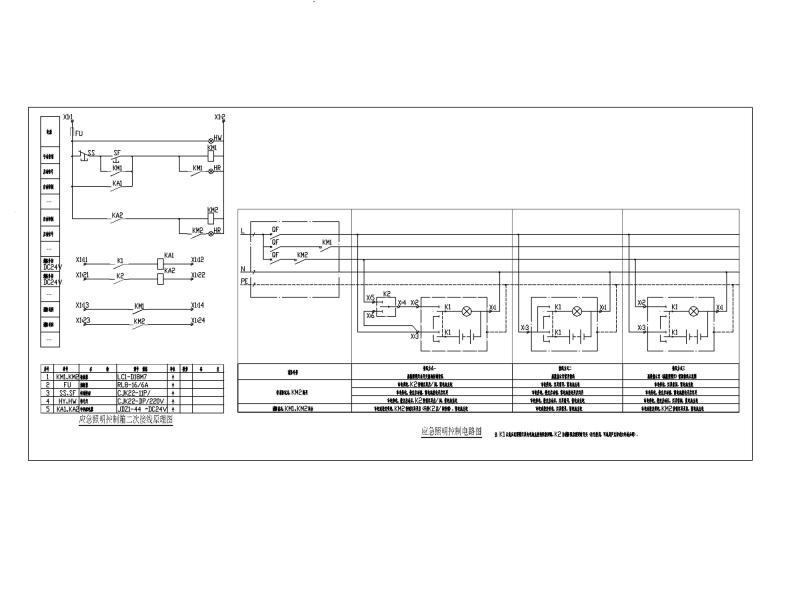

应急照明控制电路图

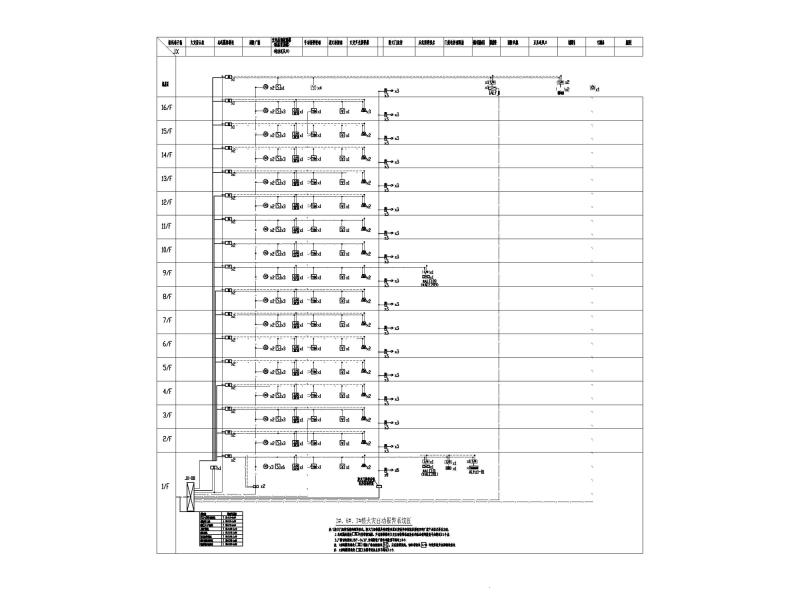

火灾自动报警系统图



单元可视对讲系统图



通信系统图



图纸内容总览
