19层住宅楼电气施工CAD图纸（2018）

搜索更多资源
  • 建筑类别：住宅
  • 建筑高度类型：高层建筑
  • 建筑设计结构形式：其他结构
  • 建筑地上层数：19层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 负荷等级：一级,三级
  • 防雷等级：第二类
  • 接地方式：TN-S
  • 项目所在地：贵州
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统,其它

该附件为贵州省某高层住宅楼 电气施工图 。

概况：
该项目为贵州省安顺市某小区住宅楼，该建筑地上19层，楼高62.1米。
电源由小区负一层地下室变配电房敷设引来,电压等级为380/220V。
应急灯、疏散指示灯自带隔镍蓄电池其容量保证连续供电不少于60min。
消防电梯机房等消防场所的应急照明电源持续时间应为180min，其他一般场所为30min。

设计范围：
照明配电系统；防雷与接地安全；火灾自动报警系统。
电气火灾漏电报警系统；信息网络系统；对讲及门禁系统；
有线电视系统；电话系统。

部分图纸摘录：
电气平面图


接地平面图


消防平面图


弱电平面图



配电箱系统图


竖向干线配电图

弱电箱接线图


电气火灾漏电报警系统图




电话+信息网络系统图



有线电视系统图



对讲及门禁系统图



图纸内容全览

以下是附件的其中一部分截图，共12张，您也可以 搜索 更多您想要的资源

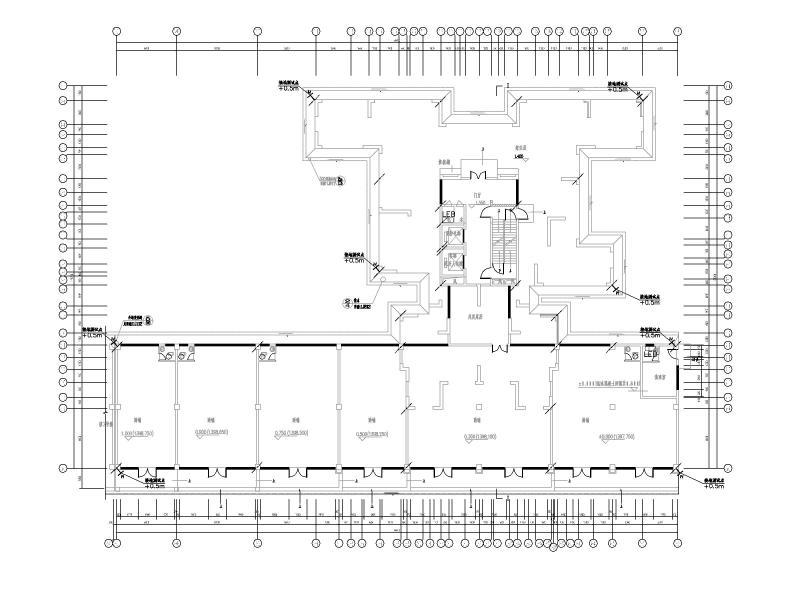

  • 住宅电气施工图纸 - 1
    住宅电气施工图纸 - 1

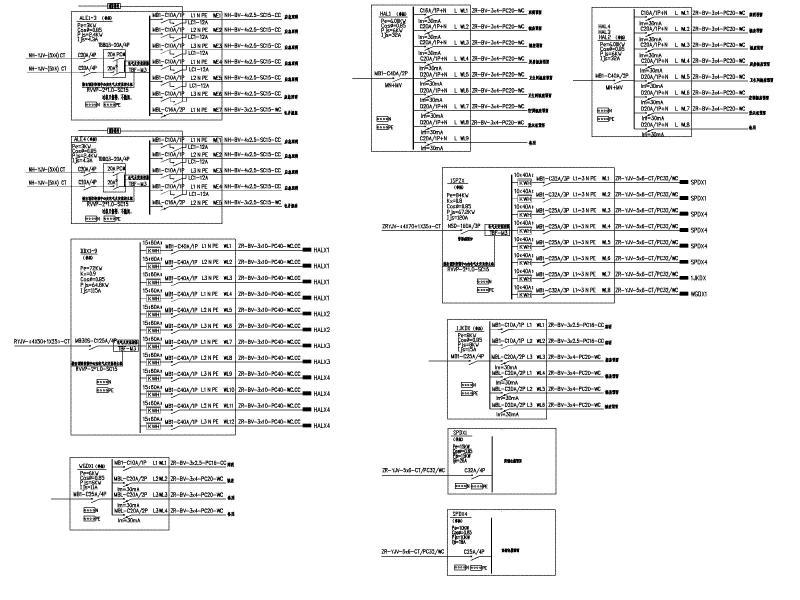

  • 住宅电气施工图纸 - 2
    住宅电气施工图纸 - 2

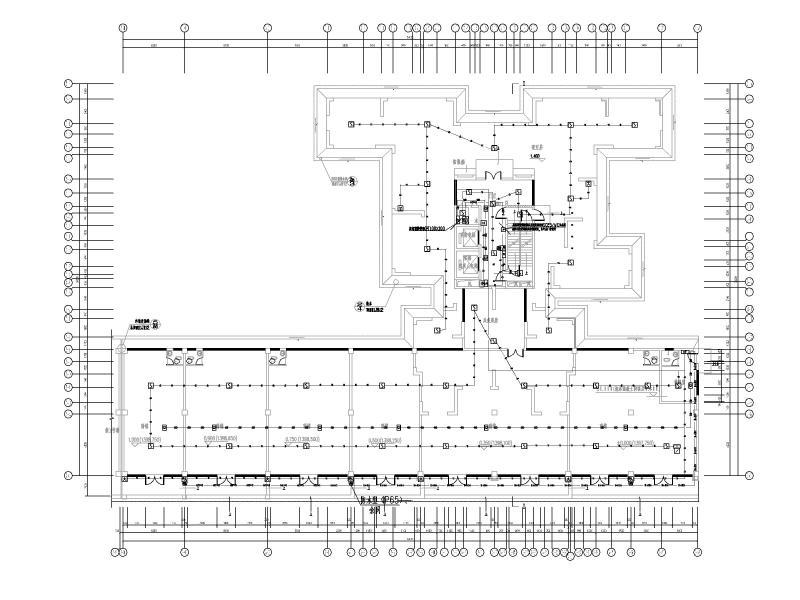

  • 住宅电气施工图纸 - 3
    住宅电气施工图纸 - 3

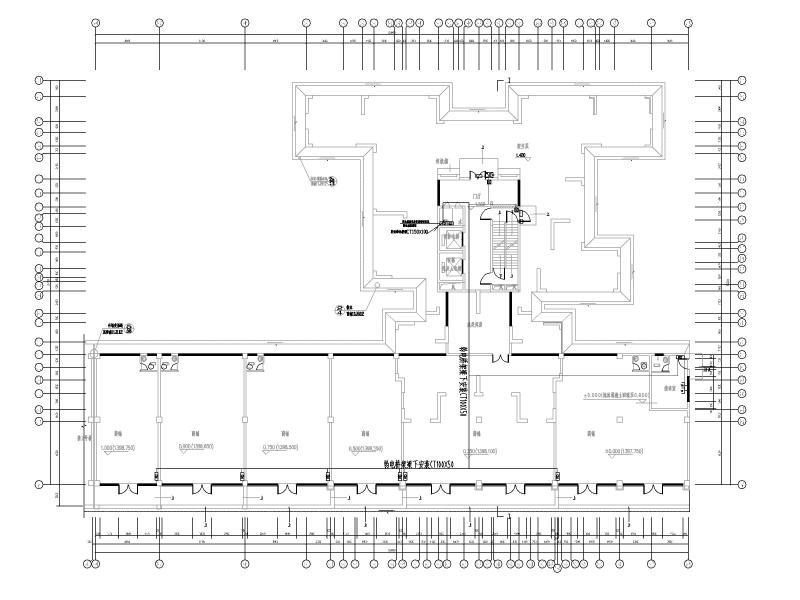

  • 住宅电气施工图纸 - 4
    住宅电气施工图纸 - 4
  • 住宅电气施工图纸 - 5
    住宅电气施工图纸 - 5
  • 住宅电气施工图纸 - 6
    住宅电气施工图纸 - 6
  • 住宅电气施工图纸 - 7
    住宅电气施工图纸 - 7
  • 住宅电气施工图纸 - 8
    住宅电气施工图纸 - 8
  • 住宅电气施工图纸 - 9
    住宅电气施工图纸 - 9
  • 住宅电气施工图纸 - 10
    住宅电气施工图纸 - 10
  • 住宅电气施工图纸 - 11
    住宅电气施工图纸 - 11
  • 住宅电气施工图纸 - 12
    住宅电气施工图纸 - 12
以上是部分截图，请下载附件后查看完整高清内容
