知名地产_高层住宅楼电气施工CAD大样图（2018）

搜索更多资源
  • 建筑类别：住宅
  • 建筑高度类型：高层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：9728.4平方米
  • 建筑地上层数：18层
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 节点大样：线管,防雷接地,灯具,等电位联结,其它
  • 负荷等级：一级,三级
  • 防雷等级：第三类
  • 接地方式：TN-S
  • 项目所在地：四川
  • 强电设计：供配电系统,应急电源,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,视频监控系统,出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统,其它

该附件为知名地产_高层住宅楼 电气施工图 （2018）。

概况：
该项目为四川遂宁某住宅小区，本子项为5#。该建筑地下一层，地上18层，建筑面积9728.4平方米。建筑高度53.45米，属一类高层民用建筑。

设计范围：
照明及动力系统；有线电视系统；FTTH电话、网络系统；
门禁及可视对讲系统；视频安防监控系统；
火灾自动报警系统；防雷接地系统；防火门监控系统。

部分图纸摘录：

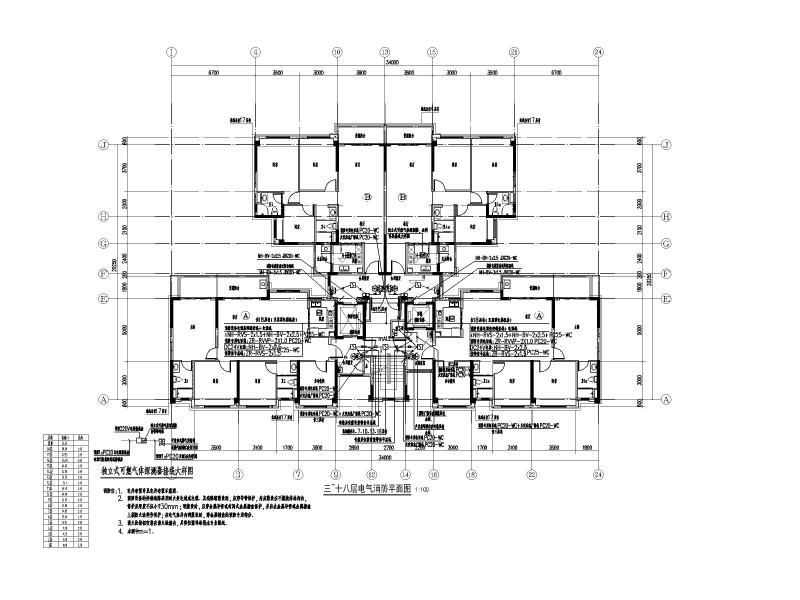

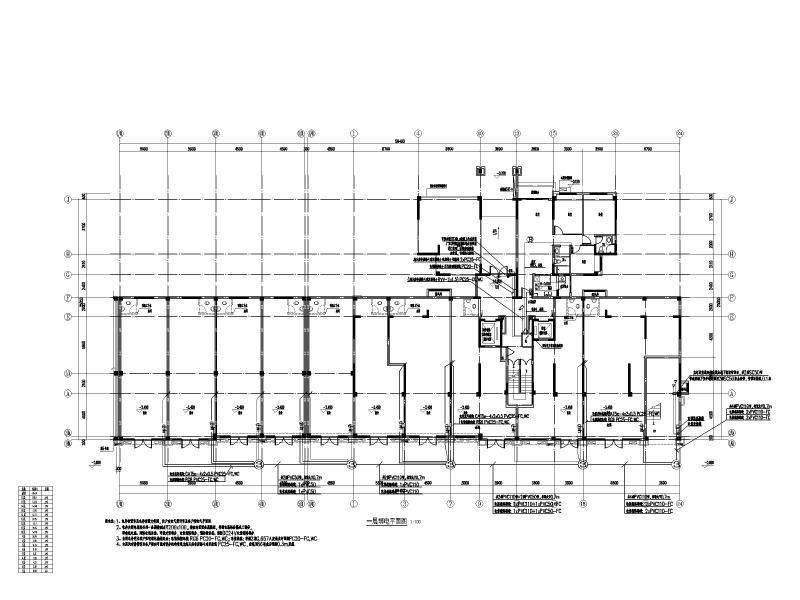

强电干线平面图



消防平面图

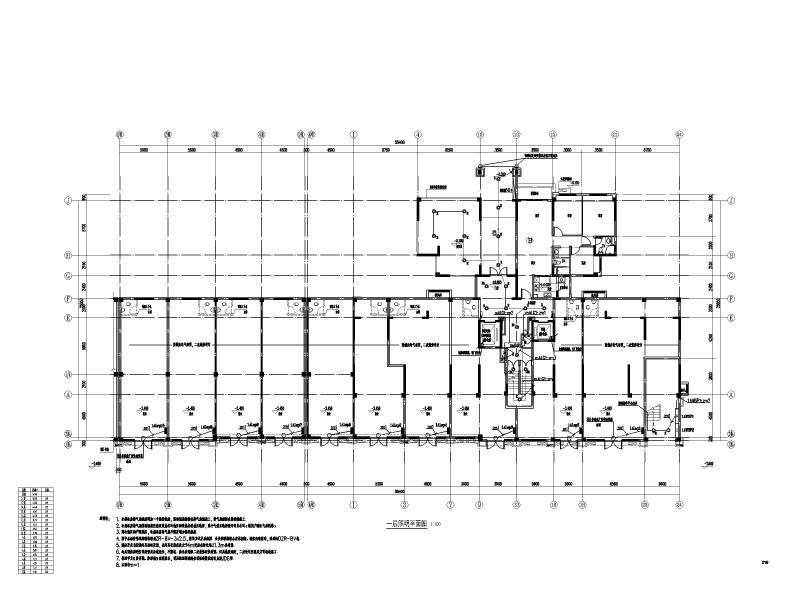

照明平面图

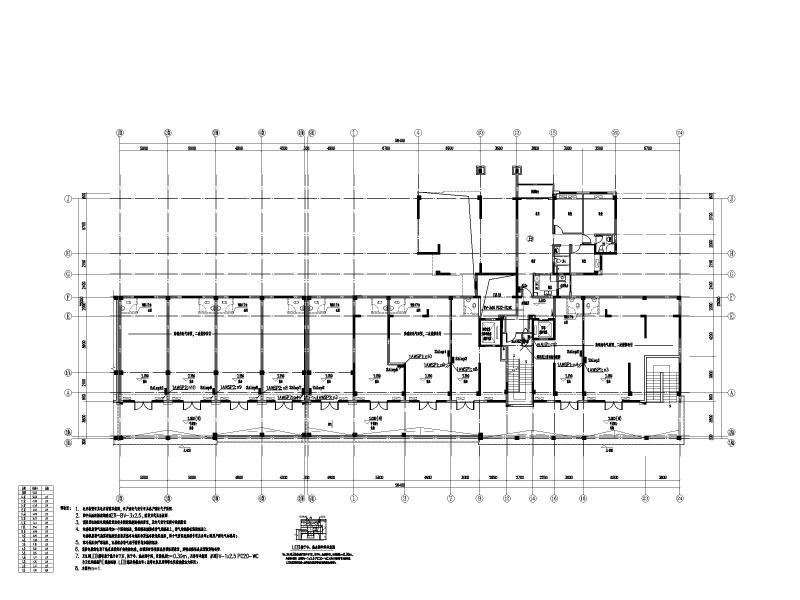

弱电平面图

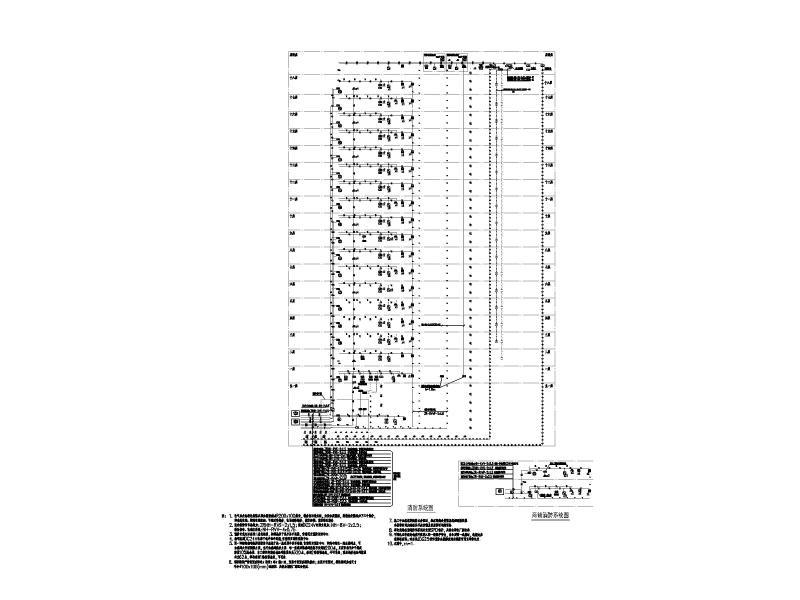

消防系统图




防火监控系统图


总等电位及局部等电位连接做法大样图



防雷接地做法大样图

图纸内容全览

以下是附件的其中一部分截图，共9张，您也可以 搜索 更多您想要的资源
  • 高层住宅楼电气 - 1
    高层住宅楼电气 - 1
  • 高层住宅楼电气 - 2
    高层住宅楼电气 - 2
  • 高层住宅楼电气 - 3
    高层住宅楼电气 - 3
  • 高层住宅楼电气 - 4
    高层住宅楼电气 - 4
  • 高层住宅楼电气 - 5
    高层住宅楼电气 - 5
  • 高层住宅楼电气 - 6
    高层住宅楼电气 - 6
  • 高层住宅楼电气 - 7
    高层住宅楼电气 - 7
  • 高层住宅楼电气 - 8
    高层住宅楼电气 - 8
  • 高层住宅楼电气 - 9
    高层住宅楼电气 - 9
以上是部分截图，请下载附件后查看完整高清内容
