知名地产_3层别墅电气施工CAD大样图

搜索更多资源
  • 建筑类别：别墅
  • 建筑高度类型：多层建筑
  • 建筑设计面积：487.02平方米
  • 建筑地上层数：3层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 节点大样：线管,防雷接地,等电位联结
  • 负荷等级：二级,三级
  • 接地方式：TN-C-S
  • 项目所在地：湖北
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统,其它

该附件为湖北某三层别墅 电气施工图 。

概况：
本项目为湖北省某县别墅，建筑面积为487.02m，地上三层，建筑高度10.56m。
电源引自小区变配电所，低压配电电压采用220/380V，带电导体的型式采用单相两线制/三相四线制。
电源采用VV -1/0.6kV型电力电缆穿PVC50管埋地引入每户总家居配电箱。

设计范围：
照明及动力系统；有线电视系统；电子门铃系统；
电话系统、信息网络系统；防雷接地系统；等电位联结；
塑料电线导管在墙体或现浇楼板内敷设做法。

部分图纸摘录：

照明平面图




防雷平面图




屋顶太阳能设备配电平面图

弱电平面图

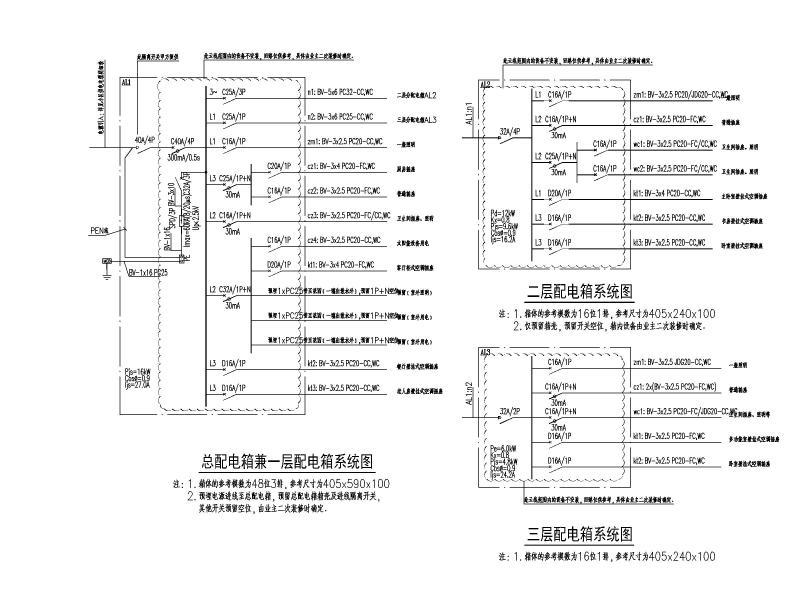

配电箱系统图



电视、电话、信息网络系统图

总等电位连接系统图
总等电位连接端子板做法


防雷接地做法大样图


灯具安装、线缆敷设国标符号及穿管槽标准,塑料电线导管在墙体或现浇楼板内敷设做法大样图



以下是附件的其中一部分截图，共10张，您也可以 搜索 更多您想要的资源
  • 别墅电气图 - 1
    别墅电气图 - 1
  • 别墅电气图 - 2
    别墅电气图 - 2
  • 别墅电气图 - 3
    别墅电气图 - 3
  • 别墅电气图 - 4
    别墅电气图 - 4
  • 别墅电气图 - 5
    别墅电气图 - 5
  • 别墅电气图 - 6
    别墅电气图 - 6
  • 别墅电气图 - 7
    别墅电气图 - 7
  • 别墅电气图 - 8
    别墅电气图 - 8
  • 别墅电气图 - 9
    别墅电气图 - 9
  • 别墅电气图 - 10
    别墅电气图 - 10
以上是部分截图，请下载附件后查看完整高清内容
