机场供油库工程电气施工CAD图纸(2018)

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 设计年代:近代
  • 节点大样:其它
  • 负荷等级:二级
  • 防雷等级:第二类,第三类
  • 接地方式:TN-C-S
  • 项目所在地:重庆
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:通信系统,有线电视和卫星接收系统,其它

该附件为机场供油库工程 电气施工图 (2018)。

概况:
该项目为重庆武隆某机场建设项目-供油工程使用油库工程,位于机场航站区内。包括综合业务用房、油车库、卸油棚。

设计范围:
电力配电系统;照明系统;建筑物防雷、接地系统及电气安全措施;
语音数据布线系统;有线电视系统; 油泵控制原理。

部分图纸摘录:

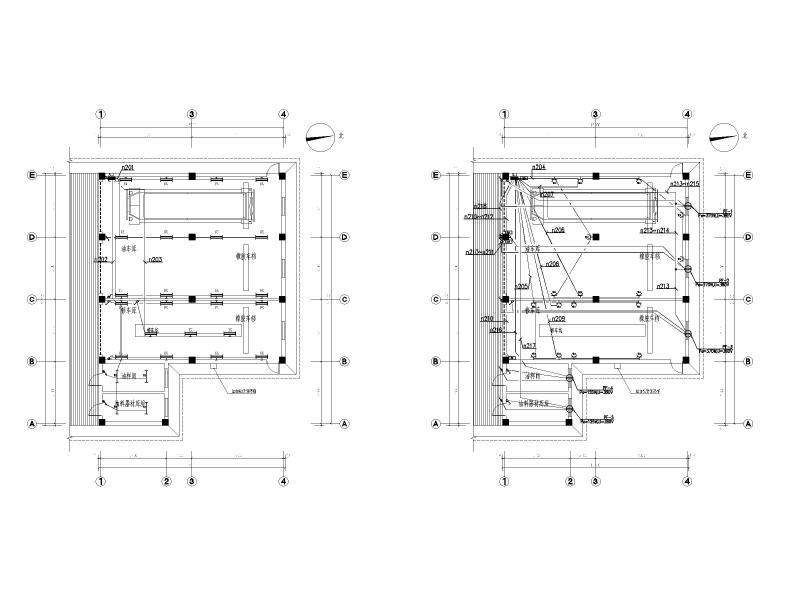

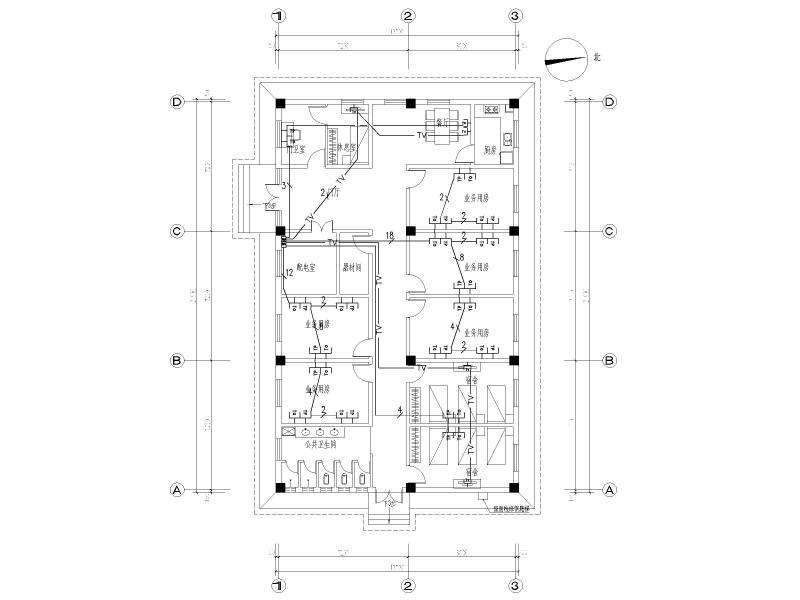

照明插座平面图

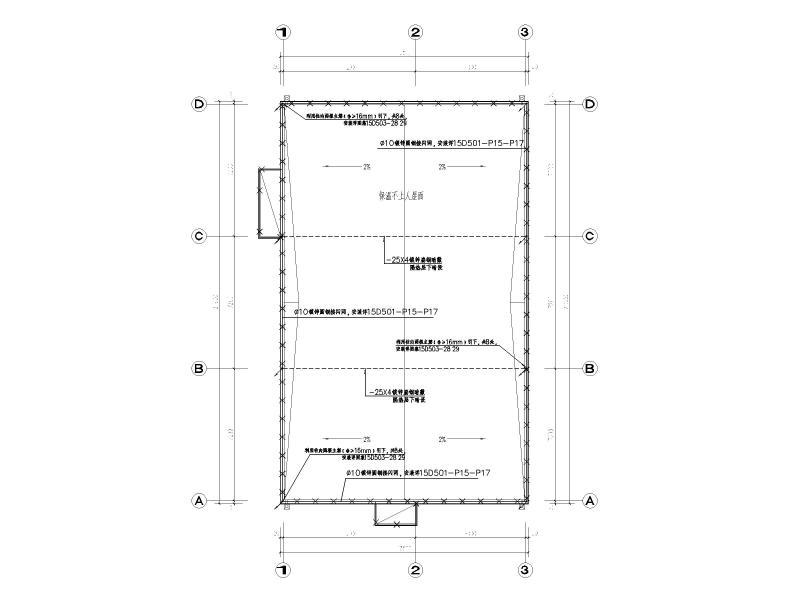

防雷平面图




弱电平面图

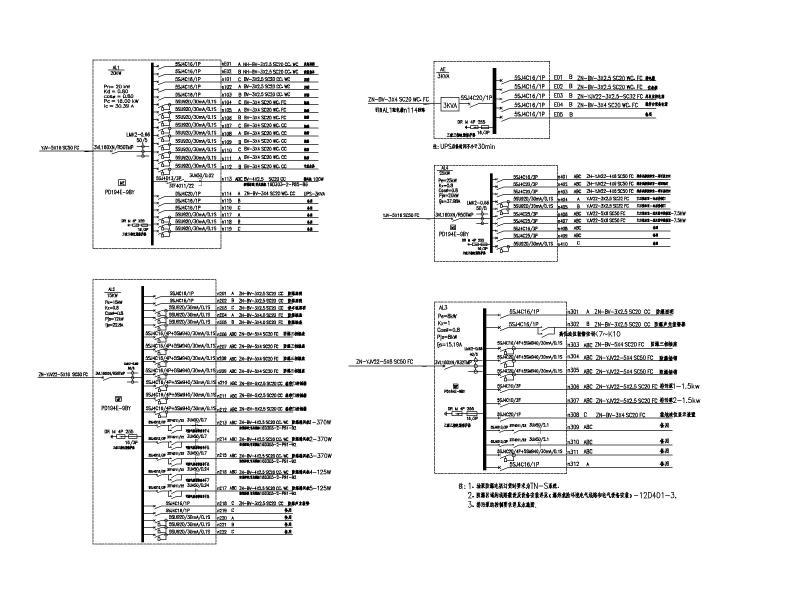

配电箱系统图

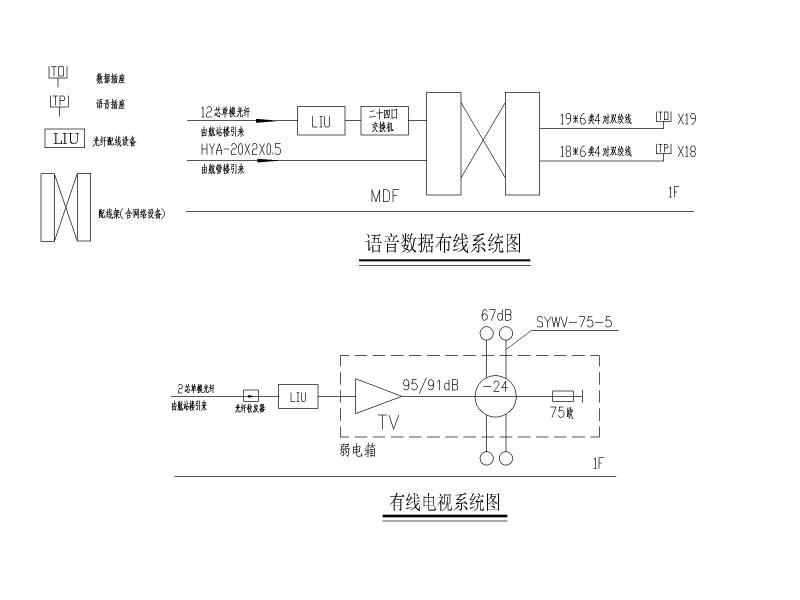

弱电系统图
油泵控制原理图


以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 工程电气图纸 - 1
    工程电气图纸 - 1
  • 工程电气图纸 - 2
    工程电气图纸 - 2
  • 工程电气图纸 - 3
    工程电气图纸 - 3
  • 工程电气图纸 - 4
    工程电气图纸 - 4
  • 工程电气图纸 - 5
    工程电气图纸 - 5
  • 工程电气图纸 - 6
    工程电气图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
