2层机场航站楼电气CAD施工大样图(2018)(TN-S)

[复制链接]

0

主题

0

帖子

1108

积分

超级版主

Rank: 8Rank: 8

积分
1108
发表于 2021-1-10 10:31:02 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:交通建筑
  • 建筑高度:多层建筑
  • 建筑面积:12000平方米
  • 地上层数:2层
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 负荷等级:一级,二级,三级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目地址:重庆
  • 强电设计:供配电系统,配变电所,应急电源,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,其它
概况:
该项目为重庆市武陵山机场改扩建项目-航站楼工程,位于机场航站区内,建筑结构形式为主体混凝土框架结构,外维护及屋面钢结构。地上二层,高20.145米,建筑面积:12000平方米。

设计范围:
10/0.4kV变、配、发电系统;电力配电系统;照明系统;
消防应急照明及智能疏散指示标志系统;电气节能和环保;
建筑物防雷、接地及安全防护;电力监控系统;
电气火灾监控系统;消防设备电源监控系统;智能灯光控制系统。

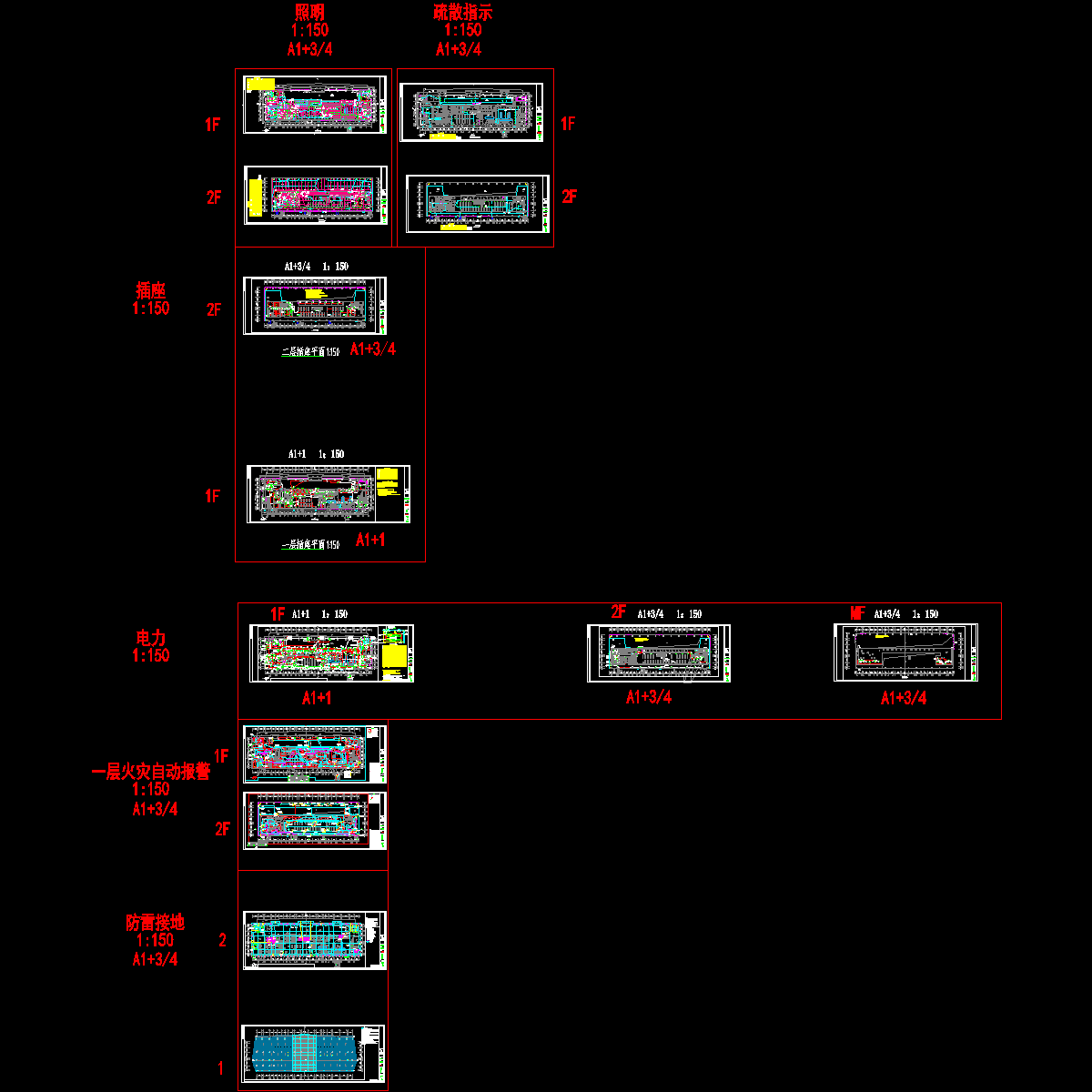

部分图纸摘录:

照明平面图
插座平面图
防雷平面图
火灾自动报警平面图




配电箱系统图


供电系统图




电气火灾监控系统图



照明集中控制系统
电力监控系统结构图
智能疏散系统图



变配电室大样图

机场航站楼 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ewee0ccdccccsfdd.rar

3.64 MB

下载  售价: 100 积分    赚积分
