3500平机场航站楼电气施工CAD图纸

  • 建筑类别:交通建筑
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:3499.1平方米
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 负荷等级:一级,二级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:重庆
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,电气控制,其它
  • 弱电设计:火灾自动报警系统,视频监控系统,出入口控制系统,综合布线系统,有线电视和卫星接收系统,广播系统,信息网络系统,公共信息显示系统,其它

该附件为重庆某机场航站楼 电气施工图

概况:
该项目为重庆某机场工程—航站楼工程,位于机场航站区内,建筑设计结构形式为主体混凝土框架结构,外维护及屋面钢结构。地上二层,建筑面积为3499.1平方米,建筑高度为12.2米。

设计范围:
供配电系统;照明系统;建筑物防雷、接地及安全;
照明集中控制系统;智能疏散系统图;火灾自动报警系统;
防火漏电报警及控制系统;消防电源监控系统;
计算机管理系统;综合布线系统;航班信息显示系统;
有线电视系统;安防系统;安检信息系统;标志引导系统;
广播系统;离港系统;时钟系统;内通系统。

部分图纸摘录:

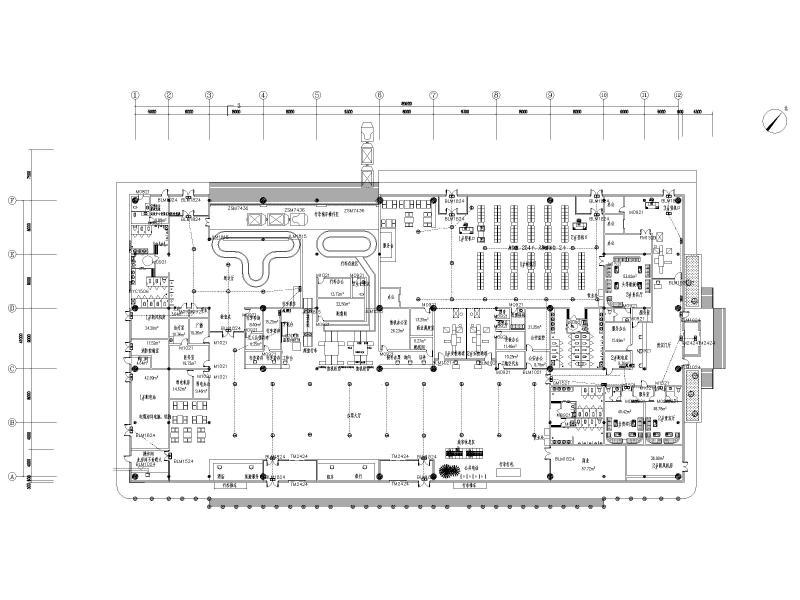

照明平面图

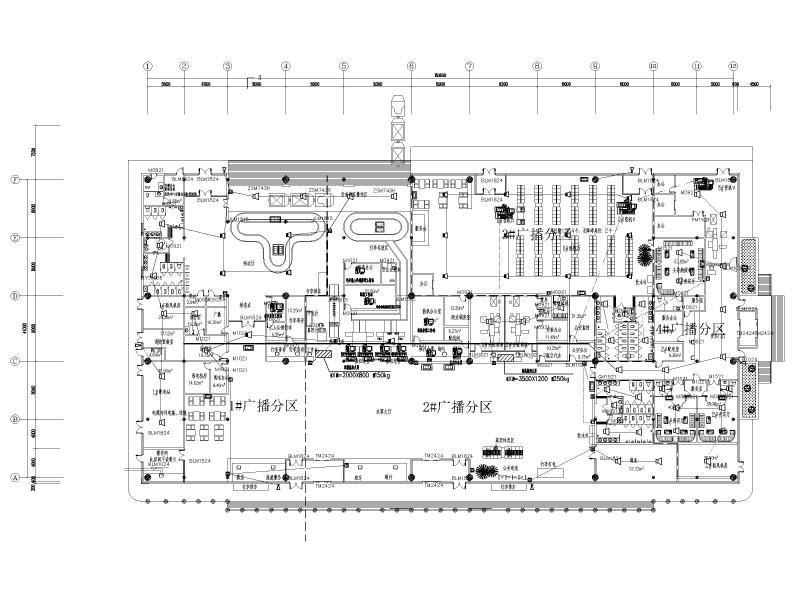

航显,广播,离港系统平面图

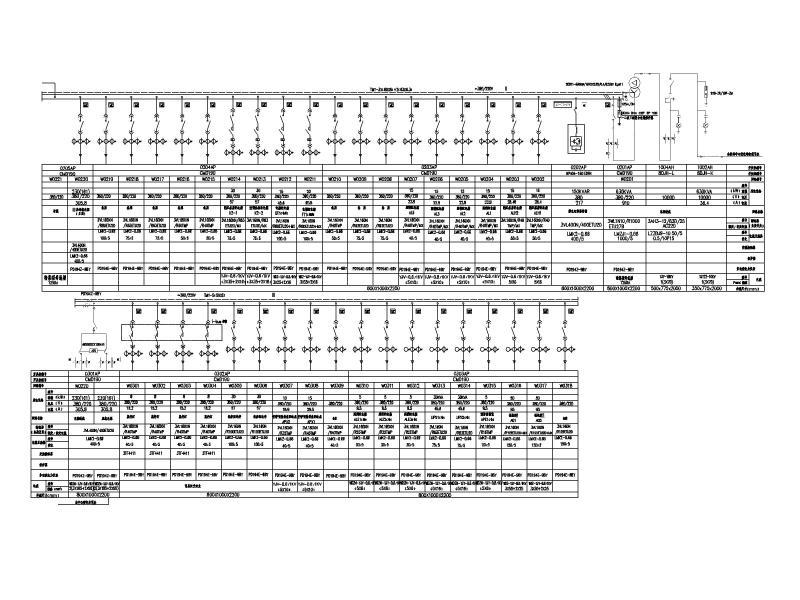

配电系统图

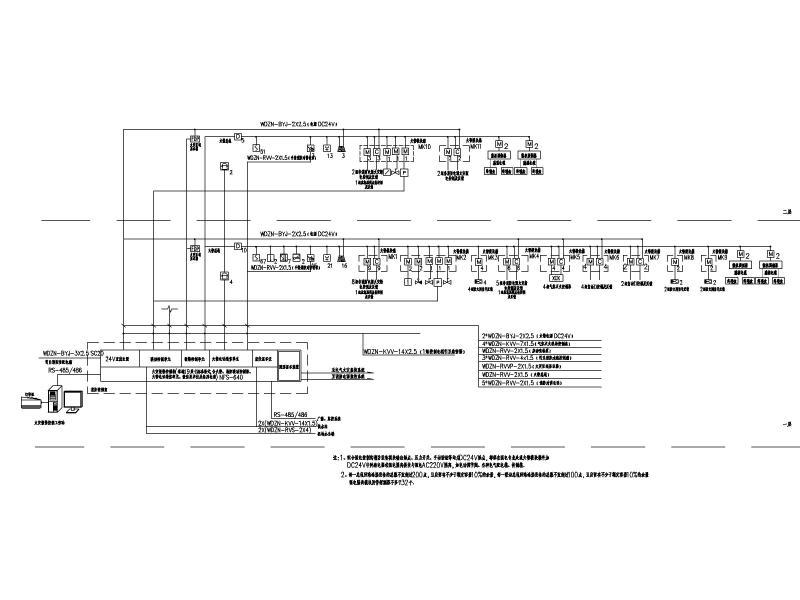

火灾自动报警及联动系统图

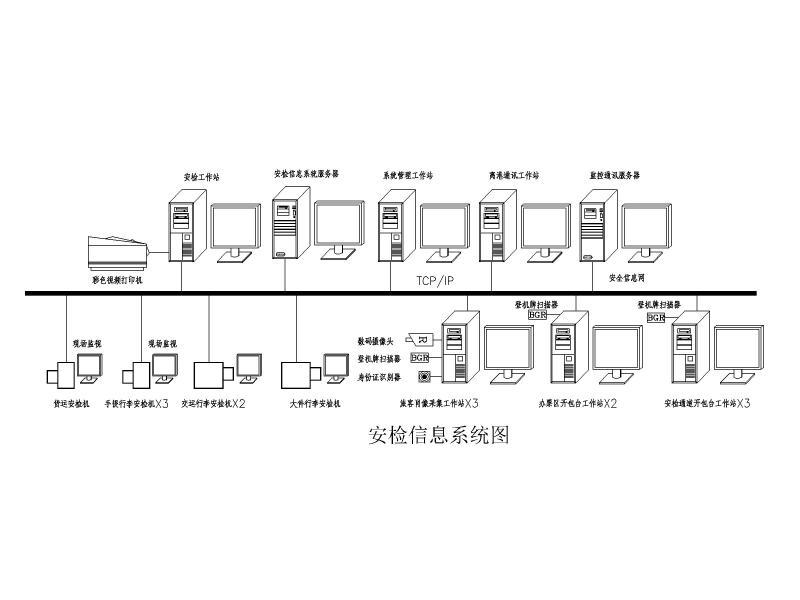

安检信息系统图
离港系统图
航显系统图
时钟系统图
安防系统原理图




计算机信息管理系统原理图
气体灭火控制器接线图

以下是附件的其中一部分截图,共11张,您也可以 搜索 更多您想要的资源
  • 楼电气施工图纸 - 1
    楼电气施工图纸 - 1
  • 楼电气施工图纸 - 2
    楼电气施工图纸 - 2
  • 楼电气施工图纸 - 3
    楼电气施工图纸 - 3
  • 楼电气施工图纸 - 4
    楼电气施工图纸 - 4
  • 楼电气施工图纸 - 5
    楼电气施工图纸 - 5
  • 楼电气施工图纸 - 6
    楼电气施工图纸 - 6
  • 楼电气施工图纸 - 7
    楼电气施工图纸 - 7
  • 楼电气施工图纸 - 8
    楼电气施工图纸 - 8
  • 楼电气施工图纸 - 9
    楼电气施工图纸 - 9
  • 楼电气施工图纸 - 10
    楼电气施工图纸 - 10
  • 楼电气施工图纸 - 11
    楼电气施工图纸 - 11
以上是部分截图,请下载附件后查看完整高清内容
