机场航站楼给排水CAD施工图纸(虹吸排水）

该附件为 重庆机场航站楼给排水图纸（含自动喷淋，虹吸排水）

图纸特点：这份参考资料含自动喷淋，喷射型自动射流灭火系统，给水排水消防平面布置图，屋面虹吸排水平面布置图，高位消防水箱详图等

项目概要：

1．该项目为巫山神女峰民用机场建设项目航站综合楼工程，建筑规模：地上一层，位于机场航站区内。

2．本建筑耐火等级二级，建筑面积3499.1m2，建筑高度12m,有组织排水。

设计范围：

包括建筑物内给水、排水、室内消火栓系统、自动喷水系统、气体灭火系统及灭火器配置的设计,进户管均设计至墙外3.0米。室外给排水由航站区总图给排水管网工程设计。厨房给排水设计由专业公司负责设计，并负责安装、调试和验收等。该资料预留给水口和排水口。

二楼除了高位水箱间均不在该资料范围内。

图纸展示：

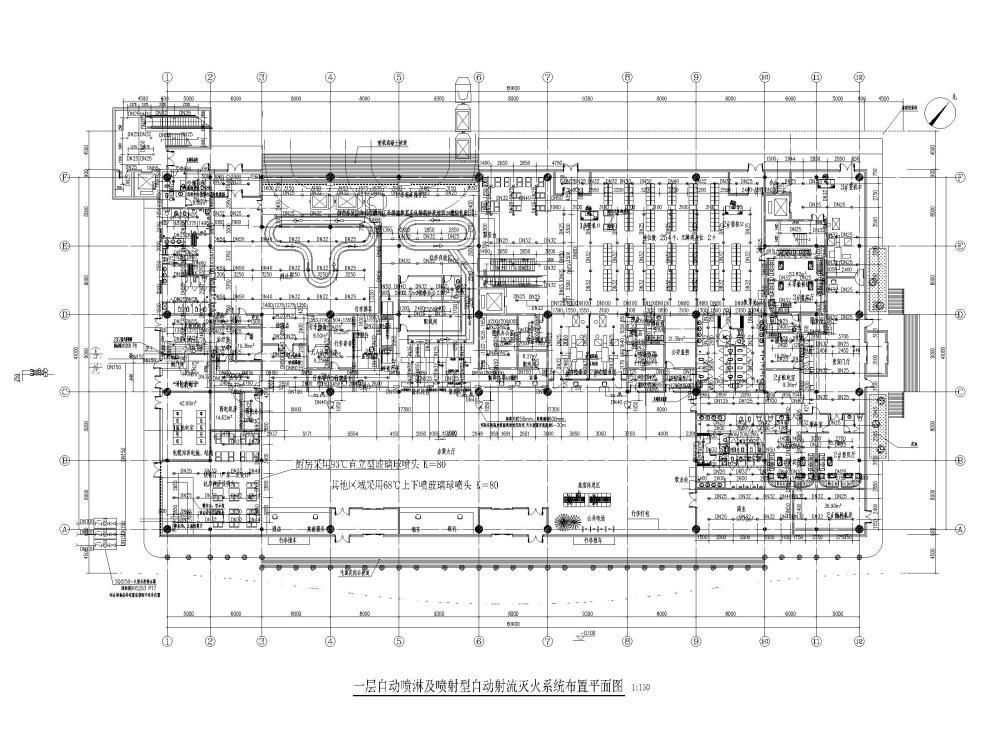

一层自动喷淋及喷射型自动射流灭火系统布置平面图

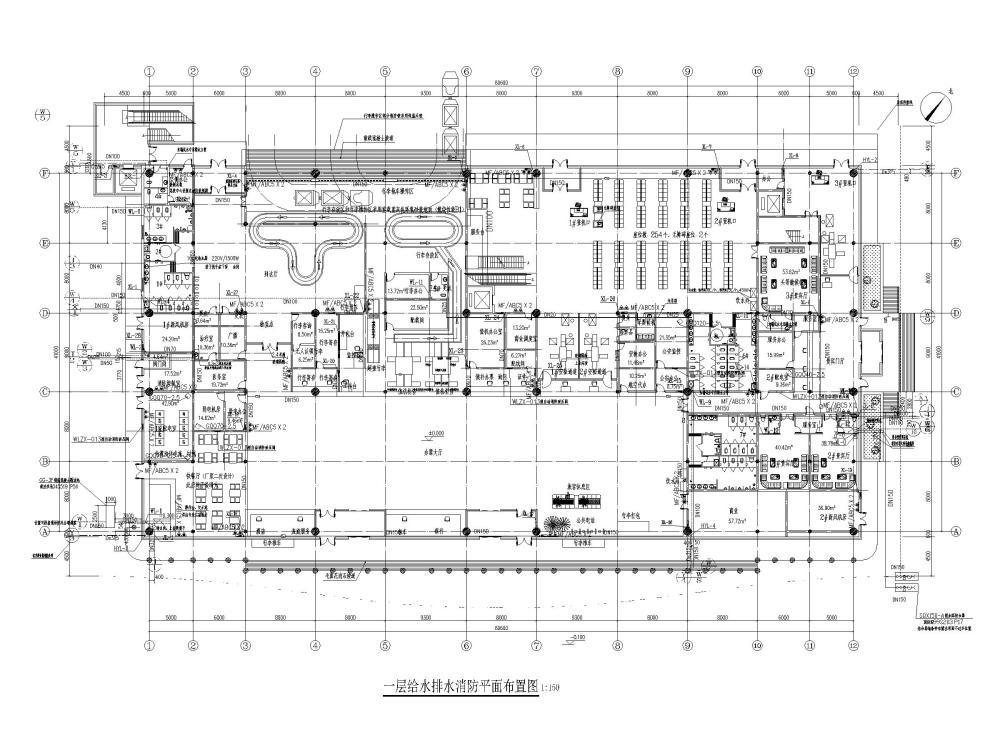

一层给水排水消防平面布置图

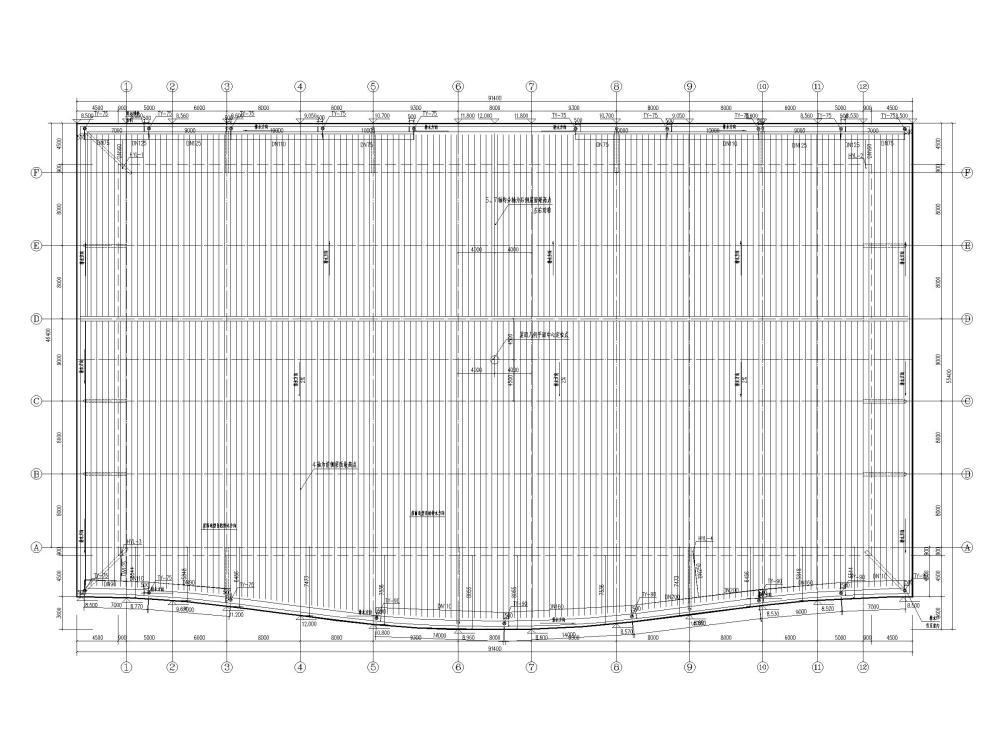

屋面虹吸排水平面布置图

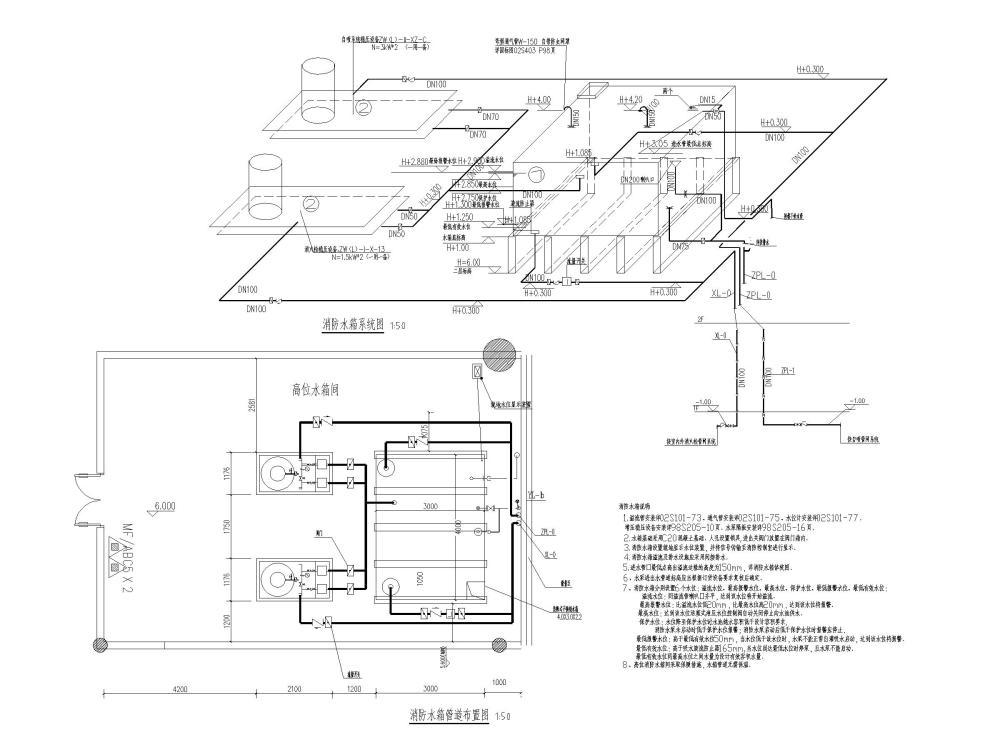

高位消防水箱详图

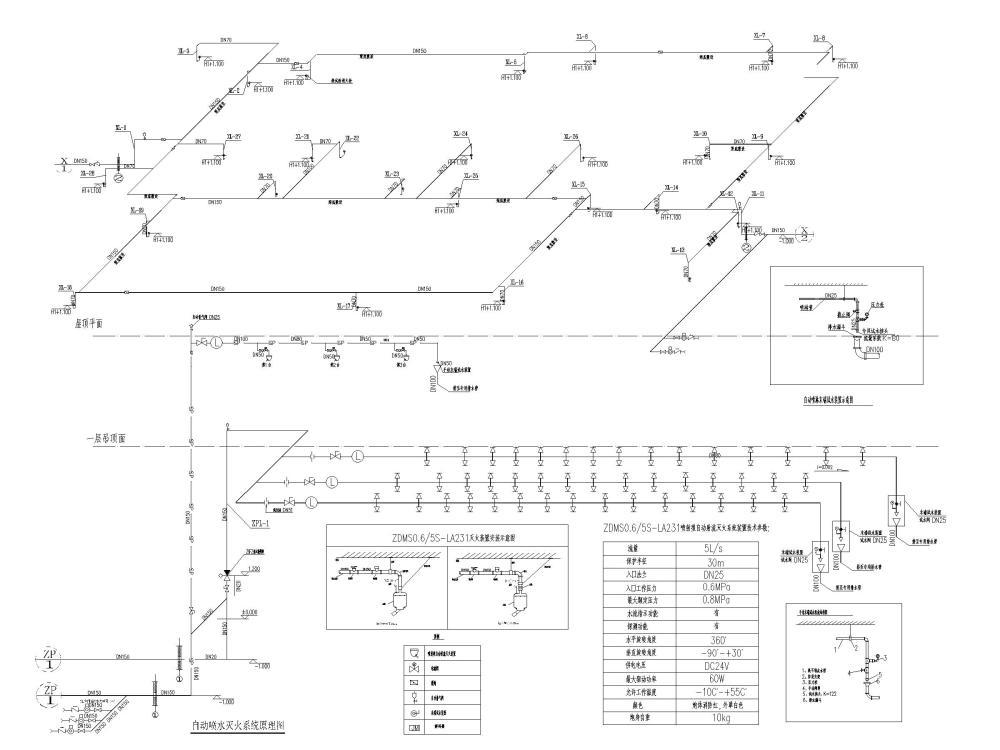

自动喷水灭火系统原理图

虹吸式雨水排水系统
