机场货运库工程给排水施工图纸cad平面图

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：交通建筑
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：5949.74平方米
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000,PDF
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
• 供水方式：市政供水
• 排水体制：污废合流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：20
• 项目所在地：广东

设计总说明：1、项目概要：该项目为 广东省机场货运库工程 给排水施工图 2020 ；主要功能为货运库及配套办公，建筑类别属于多层丙类厂房。该项目总建筑设计面积：5949.74平方米 ,建筑基底面积：4513.33平方米 ，地上局部2层，建筑高度：12.60m。设计使用年限为50年。建筑按多层民用建筑的防火要求设防,建筑抗震设防烈度为7度二级。建筑构件耐火等级不低于二级。

2、设计范围：该资料范围包括生活给水系统、生活污水系统、消火栓给水系统、自动喷水灭火系统、建筑灭火器、气体灭火系统、干粉灭火系统。

部分图纸展示：






以下是该附件的部分文件列表：

文件名称	文件大小
货运库-给排水_t3.dwg	2.16 MB
货运库-水施-01-01Model.pdf	0.95 MB
货运库-水施-01-02-Model.pdf	0.85 MB
货运库-水施-02-Model.pdf	0.36 MB
货运库-水施-03-01Model.pdf	0.54 MB
货运库-水施-03-02Model.pdf	0.34 MB

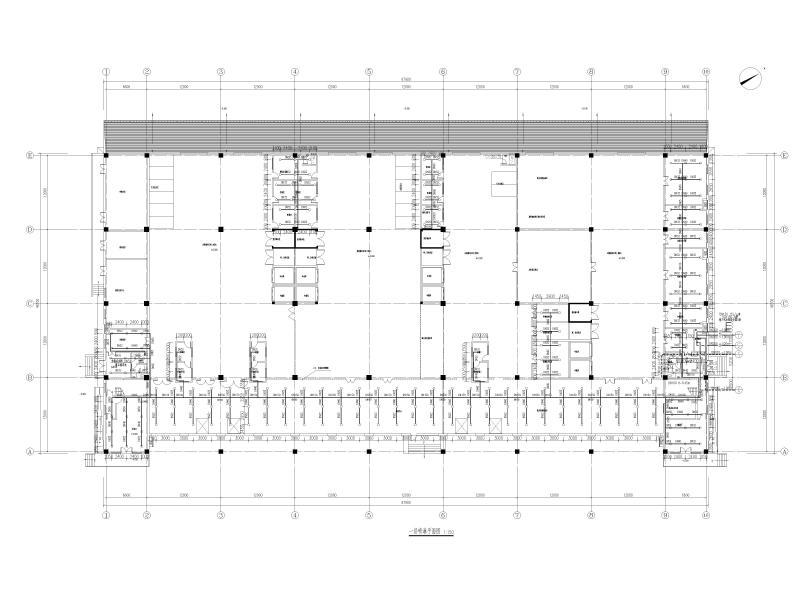

一层给排水消防平面图

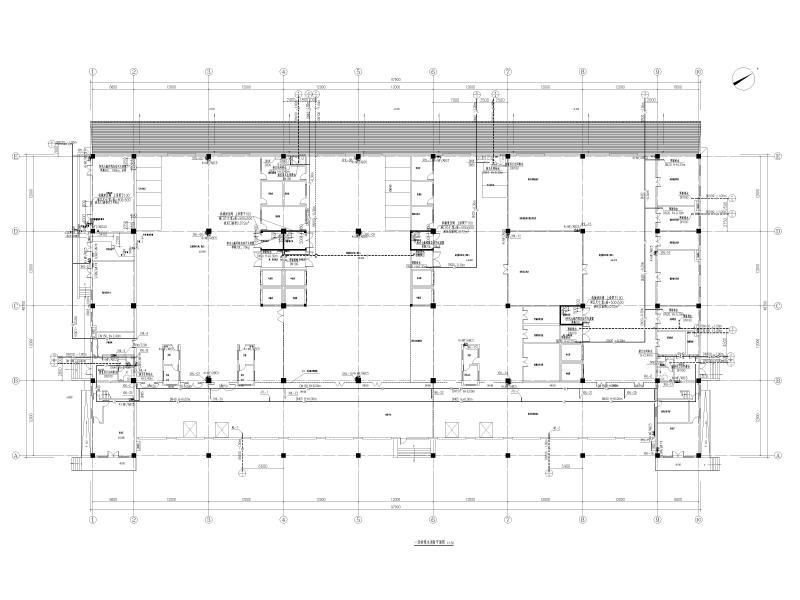

一层喷淋平面图

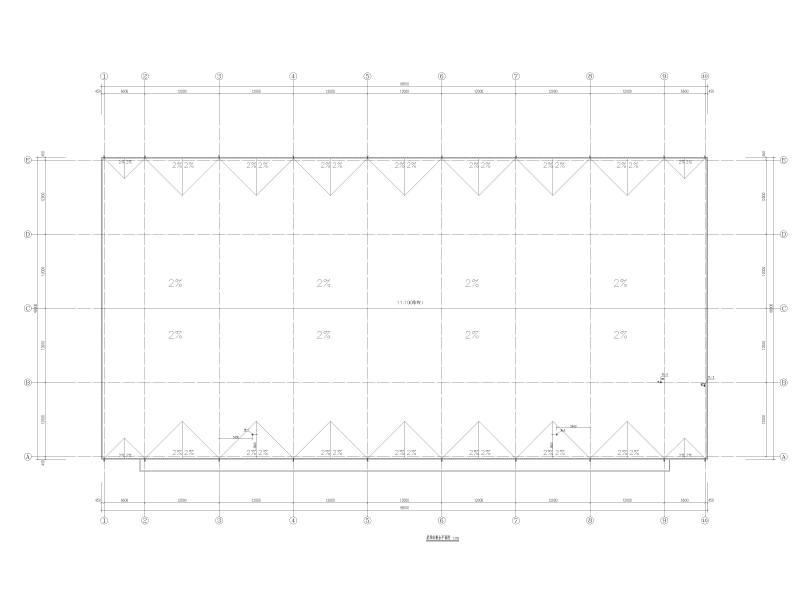

屋顶给排水平面图

给排水系统图

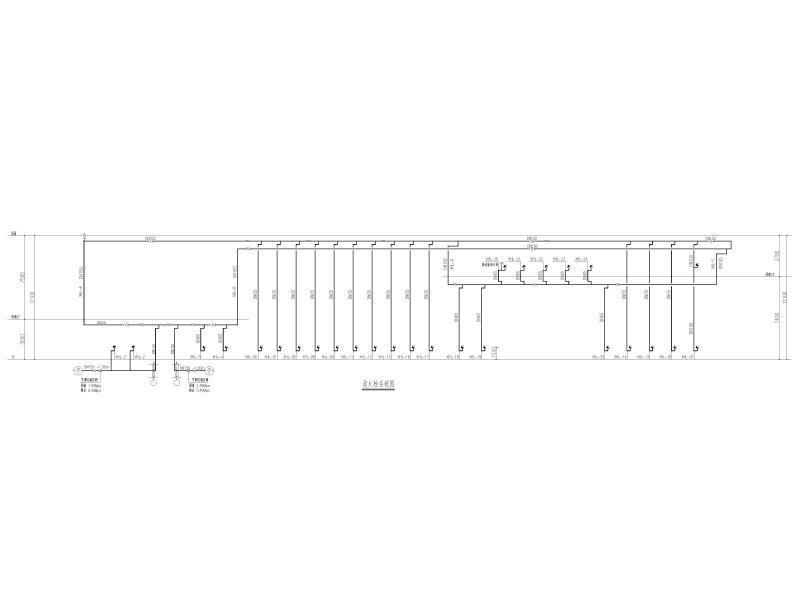

消火栓系统图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
