货运码头结构设计CAD施工图纸(dwg)(桩基础)

kkhuihui77 · 发表于 2020-8-15 12:29:57

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：其他
图纸设计深度：施工图
建筑结构形式：钢筋混凝土结构
特种结构：其他结构
基础形式：桩基础
参考图纸：74张
设计年代：近代

附件详情

某货运码头结构设计图
该资料为：某货运码头结构设计图
该资料包含：

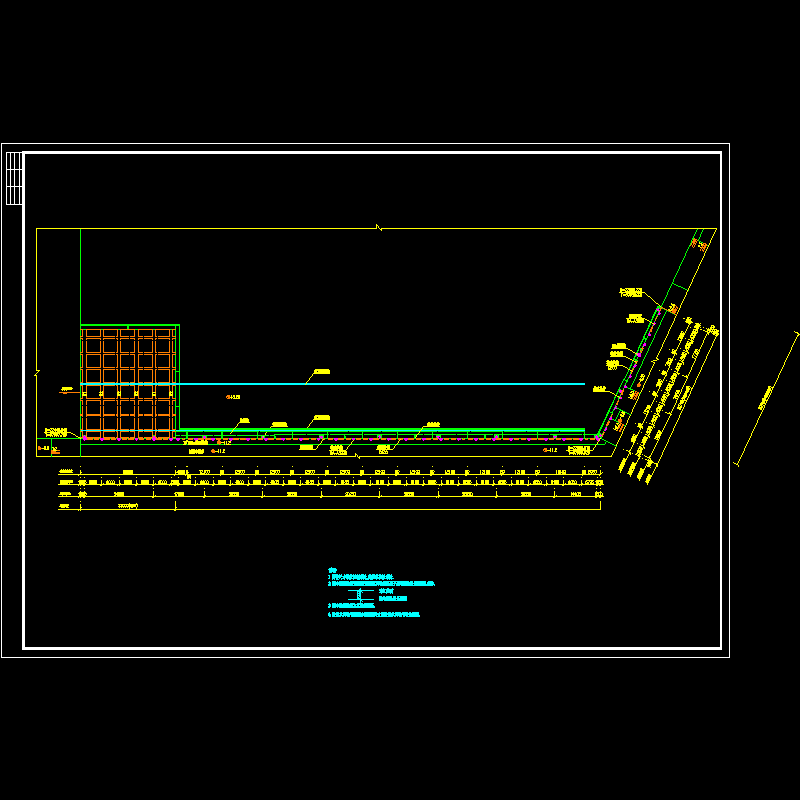

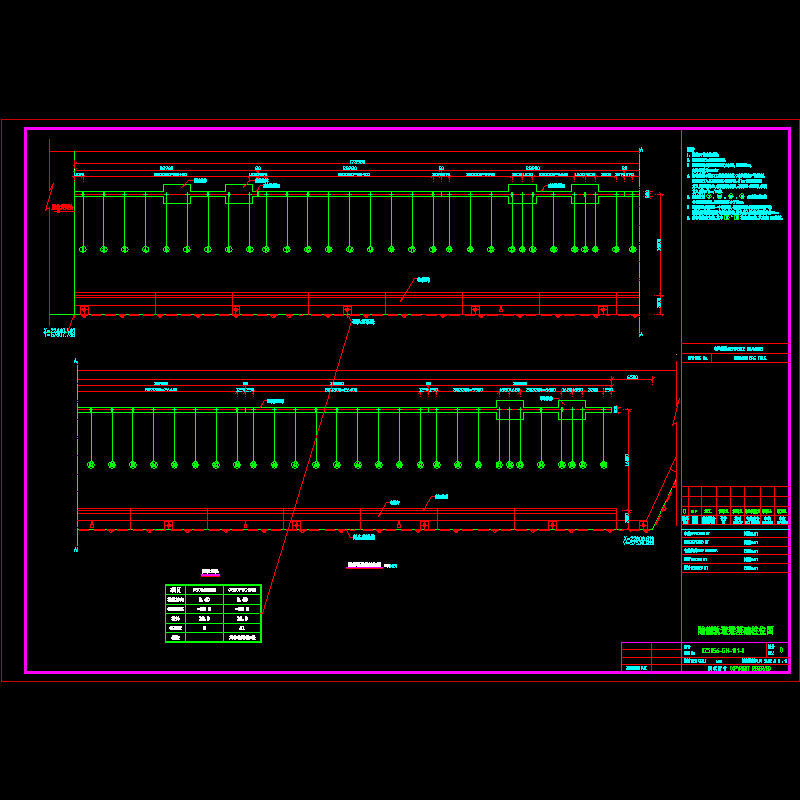

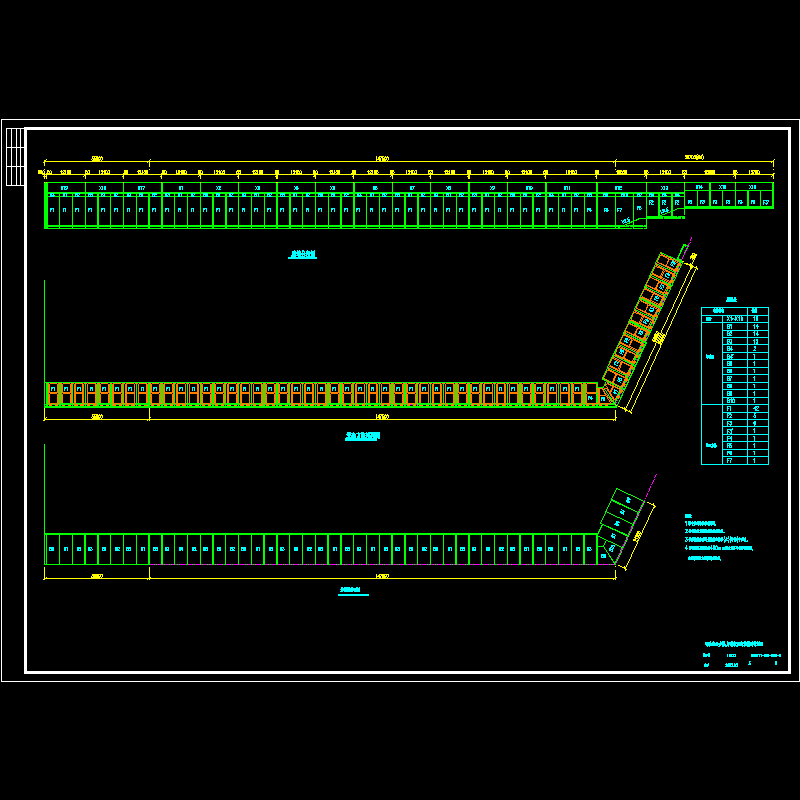

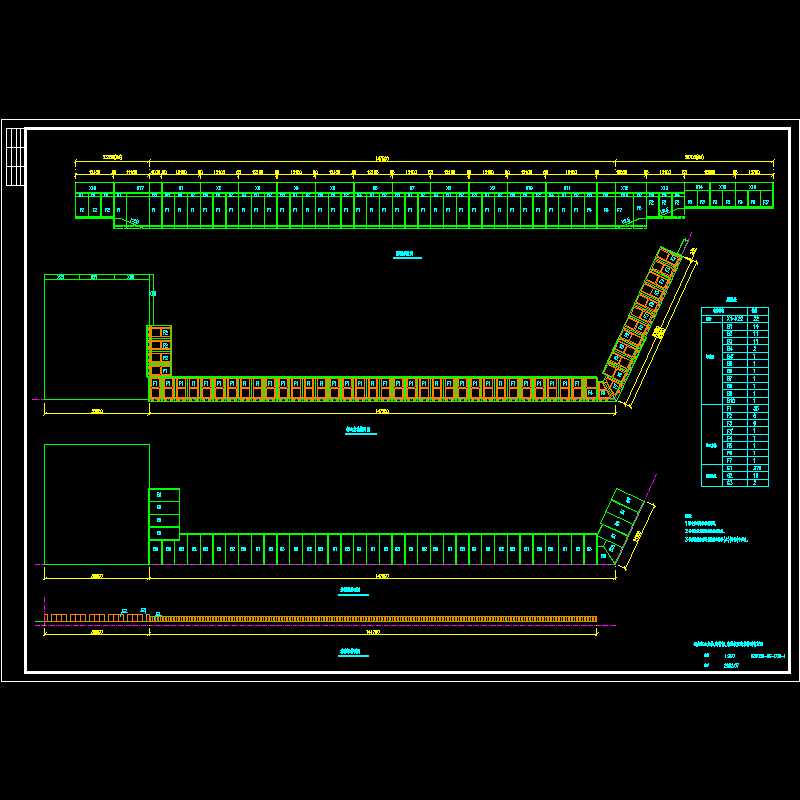

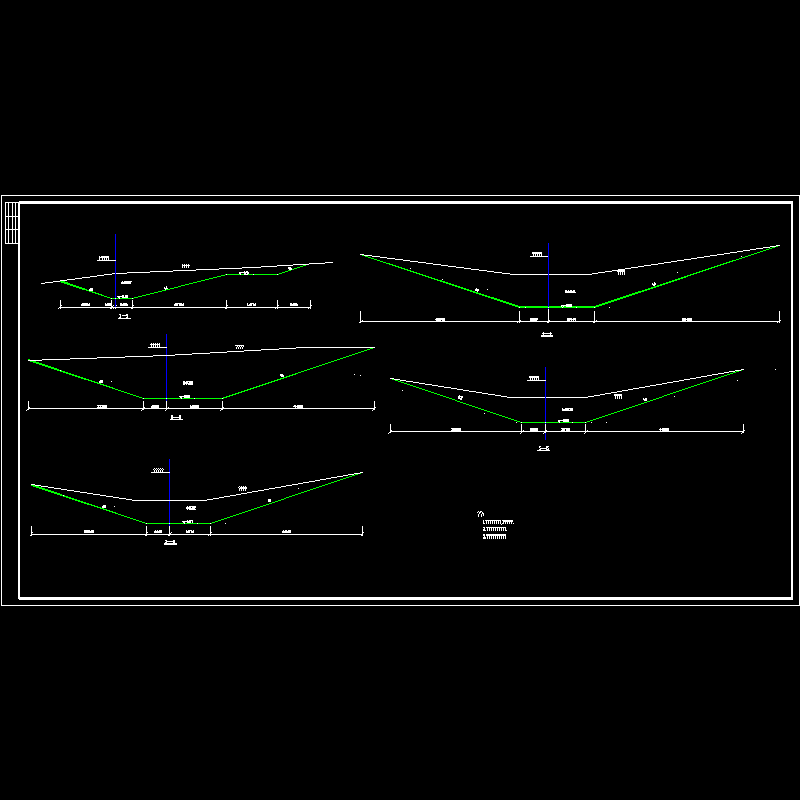

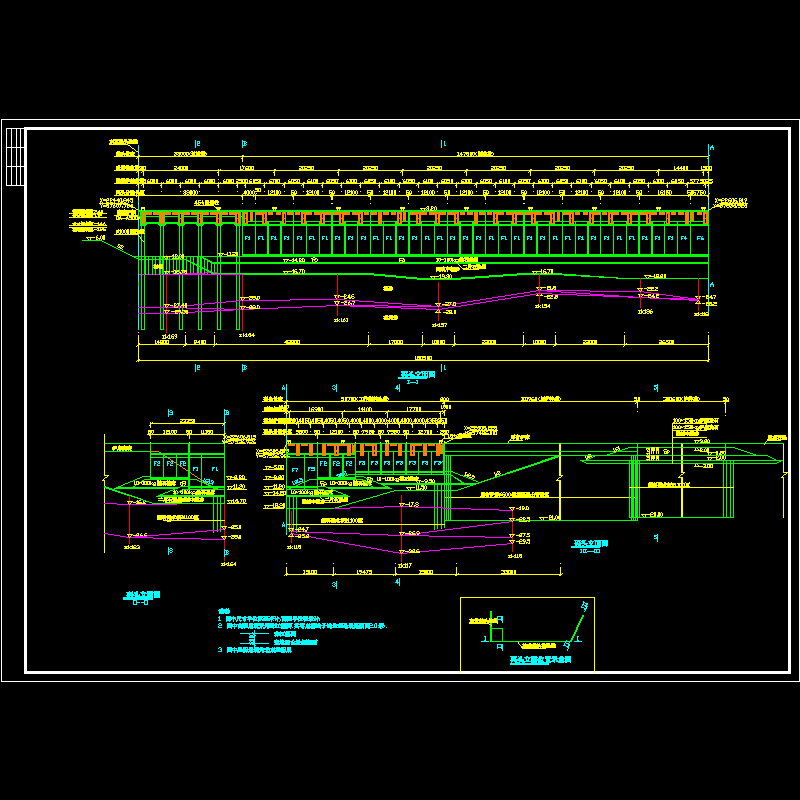

码头平面图、码头立面图、码头基槽挖泥平面图、码头基槽挖泥断面图、空心方块、卸荷板、盖板及胸墙排列布置图、码头打塑料排水板范围图、护岸打塑料排水板范围图、码头插塑料排水板堆载预压图、护岸插塑料排水板堆载预压图、码头断面图、空心方块结构图、空心方块配筋图、卸荷板结构配筋图、卸荷板吊孔盒结构位置图、胸墙配筋图、现浇面板及简支板结构配筋图、现浇纵梁结构配筋图、横梁结构配筋图、靠船构件、水平撑结构配筋图、桩帽布置及桩帽结构配筋图、灌注桩结构配筋图、橡胶护舷预埋件位置图、灌注桩结构配筋图、码头胸墙分段、电缆沟及电缆槽位置布置图、门机及桥吊前轨预埋构件及螺栓预埋位置图、胸墙与轨道梁拉、撑杆布置图、轨道梁拉、撑杆结构图、轨道梁及桩位布置图、陆侧轨道梁结构图、陆侧轨道梁配筋图、配筋图、陆侧轨道梁桩帽配筋图、陆侧轨道梁桩帽配筋图、轨道地基梁结构图共74张图纸。
