基坑桩锚支护及水泥搅拌桩止水帷幕CAD施工图纸(dwg)(桩基础)

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 设计总说明
• 基坑支护结构平面

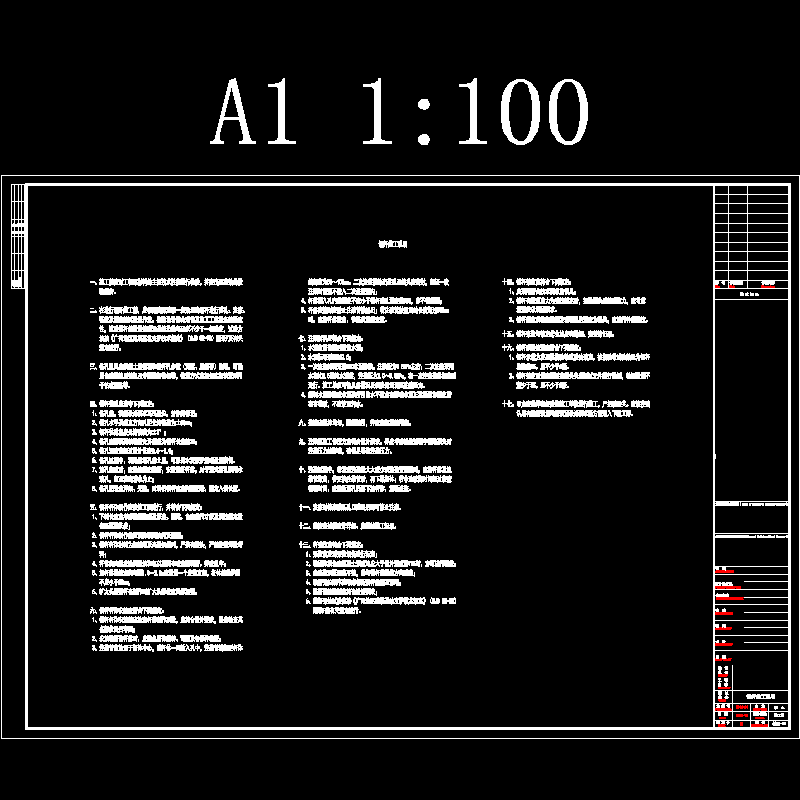

• 锚杆施工说明
• 基坑与变电站仓库桩基础关系图

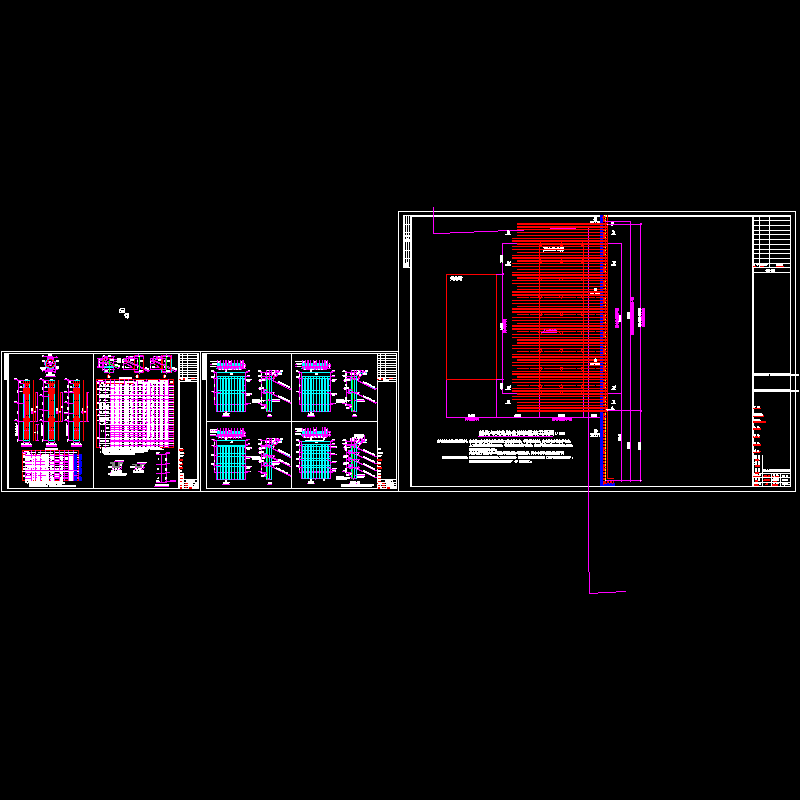

• 基坑大样（一）（二）

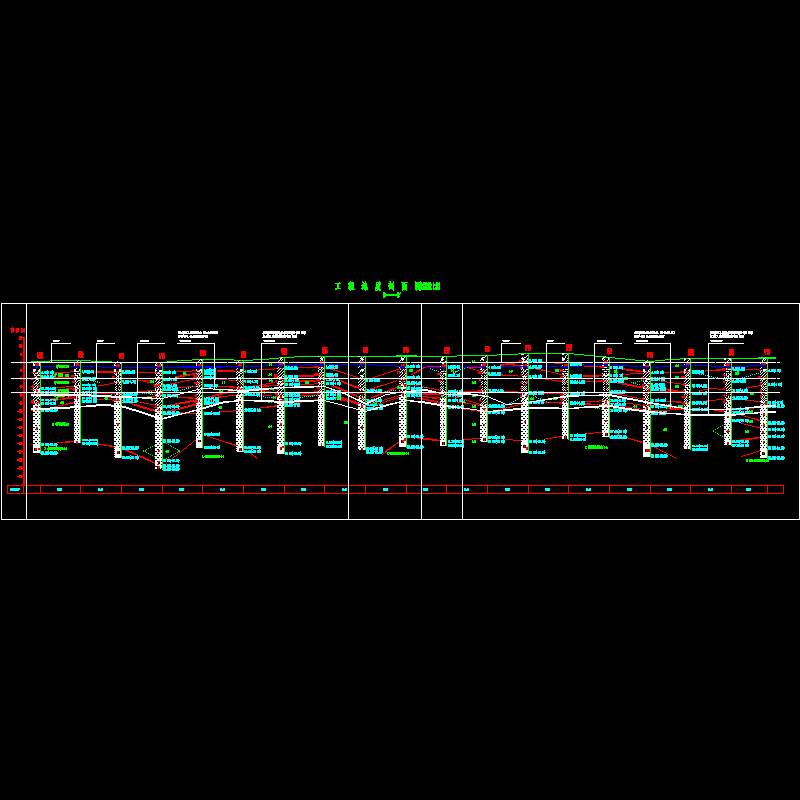

• 土层参数
• 钻孔桩与搅拌桩入土深度示意图

附件详情

基坑支护使用年限为1年，基坑开挖深度，支护安全等级为一级和二级。基坑围护结构采用水泥搅拌桩止水帷幕 钻孔排桩 预应力锚索的支护型式。
1 钻孔桩直径1.0m，间距1.2m，钻孔桩进入强风化泥岩不少于2.0米且进入基坑底不少于3.0米；
2 水泥搅拌桩桩径φ550，双排布置，桩中心间距400，搭接150，桩端进入粉质黏土（2-5或3层）不少于1.0m。南侧粗砂层较厚的地质可改用φ800水泥搅拌桩，单排布置，桩中心间距600，搭接200。
13页，编制于2011年。

钻孔灌注桩详图

预应力锚索与腰梁连接大样

预应力锚索与腰梁连接大样

(基坑-08、09)钻孔桩、搅拌桩入土深度示意.dwg

(基坑-01、05)基坑平面.dwg

(基坑-02)锚杆施工说明.dwg

(基坑-01修、05)基坑平面(地下室范围修改0918).dwg

(基坑-03.04)基坑大样.dwg

(基坑-06)基坑总平面图.dwg

(基坑-07)土层参数.dwg

(基坑-10)钻孔桩、搅拌桩入土深度示意.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
