消耗油库综合泵房电气CAD图纸(TN-S)

sssjjk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 参考图纸：5张
• 设计年代：近代
• 接地方式：TN-S
• 设计：低压配电,电气照明,建筑物防雷,接地安全

附件详情

消耗油库综合泵房电气图

1、该项目为XX工程 ---消耗油库综合泵房,该资料为电气一次部分.本图提供泵的远控按钮做法。
2、电源进线:电源进线由14#箱变以放射式埋地引至各泵控制箱，在进如泵房时穿SC管保护。接地采用TN-S系统。
3、接地保护：该资料采用保护接零，接地装置尽量自然接地体，即将基础圈梁中主筋通长焊接，并使此通长焊接的主筋向上与构造柱内通长焊接，且使基础圈梁通长焊接的主筋与人工接地装置可靠焊接。接地保护、防雷保护、静电接地共用接地极，且所有外露可导电部分在电气上是联通的，包括通长焊接的基础主筋和构造柱主筋。
4、导线敷设方式:照明回路穿SC20沿墙或顶板明敷；插座回路穿管SC20沿地或墙暗敷，由控制柜至电动机这段电力线路及控制线均走地沟，由电缆沟至电动机穿钢管保护。具体规格见系统图及电力平面图。
5、安装高度：配电箱底边距地1.4米;插座距地0.3米；开关距地1.4米。
6、防雷保护：沿屋顶挑檐以O12镀锌钢管布置避雷带，避雷带引下线利用构造柱内通长焊接的主筋做引下线，具体做法见《建筑电气安装工程图集》JD10-103，JD10-112。在四个12号人孔井内做断接卡子，做法见JD10-107。
7、静电接地：在泵房内绕泵明敷一圈40X4镀锌扁钢，并使此扁钢与室内所有外露可导电的物体可靠焊接，且与室外接地装置可靠焊接。并在室外做接地装置测试井，测试井做法见JD5-134。

2

3

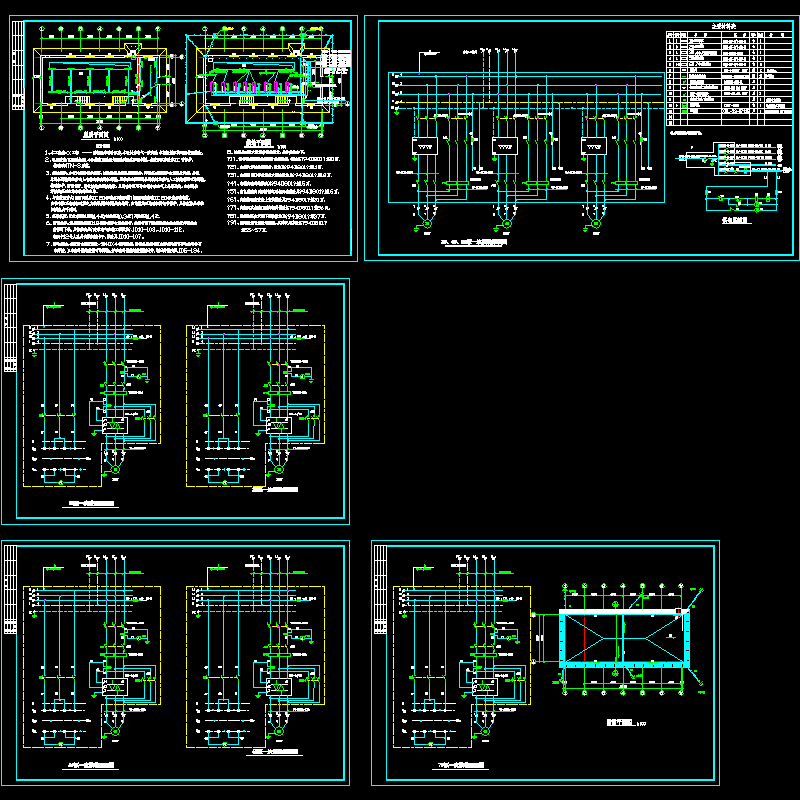

第 1 张图
