一份6层综合大楼给排水CAD施工图纸(泵房平面布置图)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：27张
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 消防设计：喷淋系统,灭火器配置系统
• 项目所在地：江西

附件详情

• 消火栓系统图
• 喷淋系统图
• 给水系统图
• 排水系统图
• 雨水系统图
• 潜水排污泵系统图
• 泵房 平面布置图
• 消防水池剖面图
• 潜水泵系统图
• 生活泵房系统图
• 水泵吸水管接管详图
• 卫生间排水详图
• 屋顶水箱系统布置图

附件详情

1.项目概要：该项目为综合大楼，包括地下一层（设备用房及停车库），地上六层（办公室等）；建筑高度25.8m(结构)，建筑专业定性为二类高层建筑
2.设计范围：包括生活给水系统、排水系统、雨水系统、消火栓系统、自动喷水灭火系统、灭火器设置
，共27张。

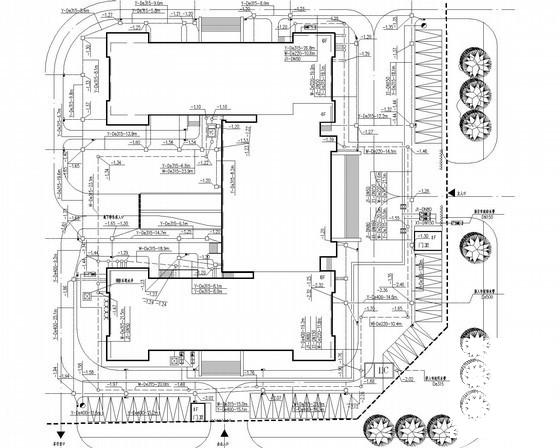

给排总平面图

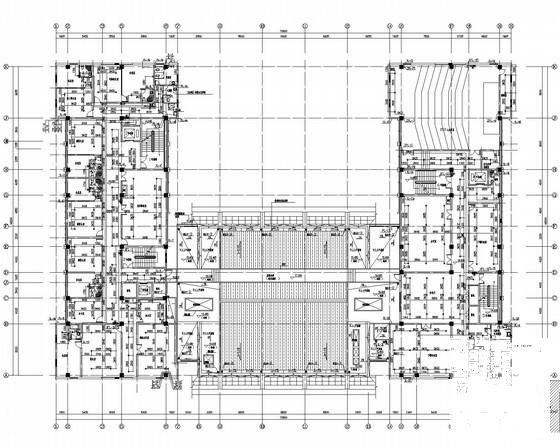

泵房平面图

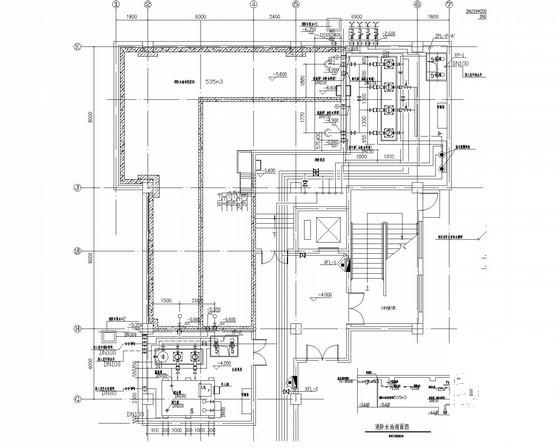

消火栓系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 13:20:07上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
