综合大楼空调通风CAD图纸

附件详情

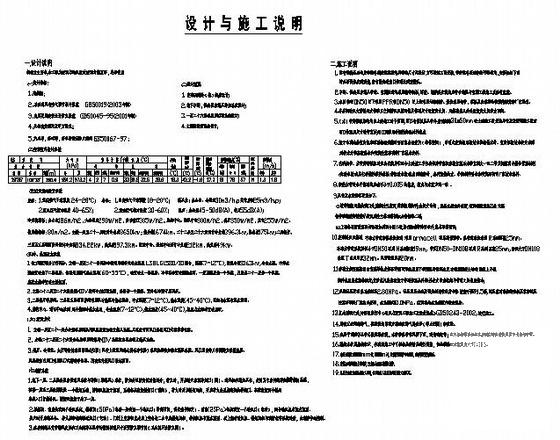

1.该工程空调分为四部分。主楼一层至二十一层部分冷源采用螺杆式冷水机组 LSBLG1580/B1两台，温度(7~12C),装机冷量3163kw,冷冻水泵、冷却水泵布置在地下二层机房。热源采用燃气热水机组(60~55C)，布置在负一层机房。冷却塔布置在裙楼屋顶。一层至四层为一个系统，五层至二十一层为一个系统。膨胀水箱布置在主楼屋顶。
2.主楼二十二层至二十六层采用MDV数码中央空调系统，每层为一个系统。室外机均置于屋顶层。

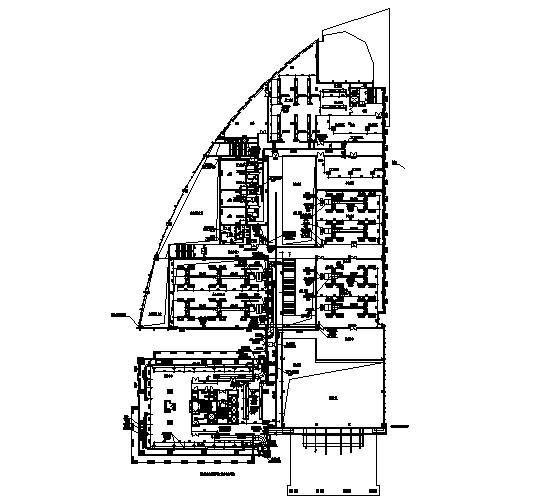

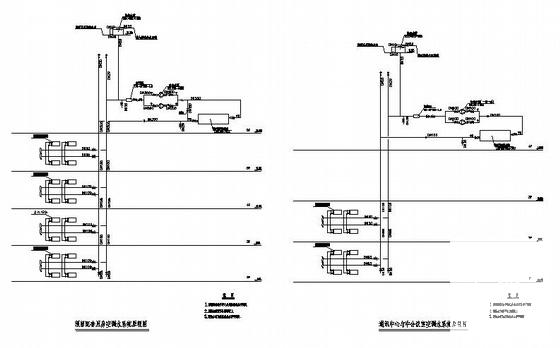

3.二层餐厅等房间、三层至五层预留房间采用风冷热泵冷热水机组，冷水温度(7~12C),热水温度(45~40C),机组与水泵布置在屋顶。
4.监控中心、通讯中心采用风冷热泵冷热水机组，冷水温度(7~12C),热水温度(45~40C),机组与水泵布置在屋顶。
