一份15层办公大楼空调通风CAD施工图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计面积：19289.97平方米
• 建筑地上层数：15层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：32张
• 设计内容：空调,通风,防排烟,其它
• 冷热源：水地源热泵
• 水系统：双管制,闭式
• 送风方式：侧面送风
• 节点大样：风机盘管
• 项目所在地：湖南

附件详情

• 设计施工说明
• 主要设备表
• 消防通风平面图

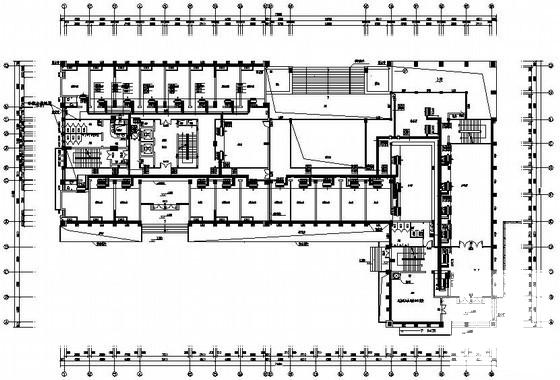

• 空调通风平面图
• 空调水管平面图
• 风冷热泵机组 平面布置图

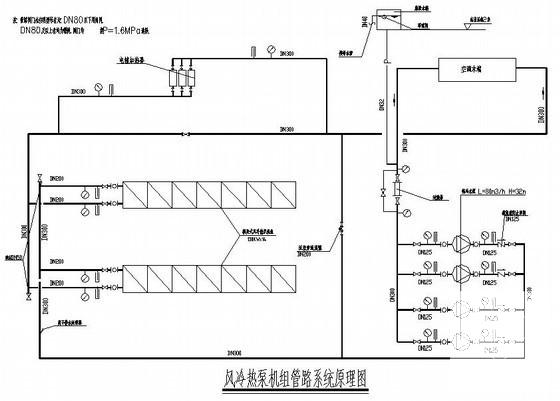

• 风冷热泵机组管路系统原理图
• 风冷热泵机组安装示意图

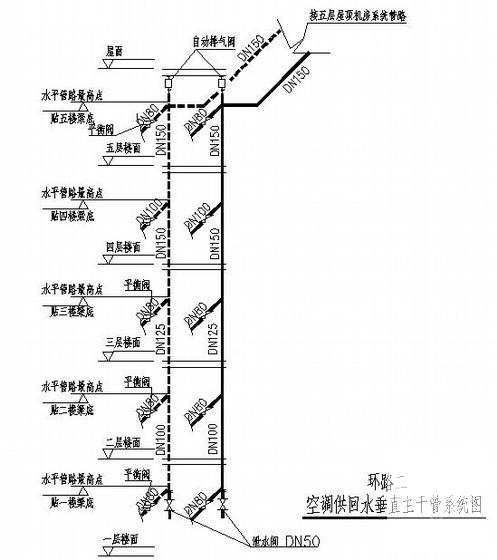

• 空调供回水垂直主干管系统图

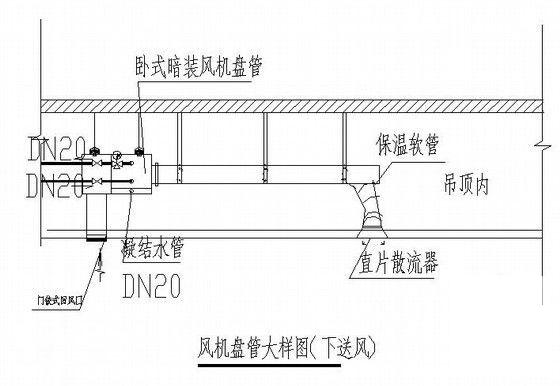

• 空调大样图

附件详情

该项目为高层办公建筑。该工程总建筑面积为19289.97平米，地下1层，地上15层；建筑总高度60.65米。建筑建筑设计结构形式：框架结构；设计使用合理年限为50；抗震设防烈度为6度。耐火等级为：地上一级，地下一级；屋面防水等级为二级；地下室防水等级为一级。
设计范围包括：中央空调系统设计、通风设计、防排烟系统设计、空调自控设计、防排烟自控设计、空调机房设计、节能设计。

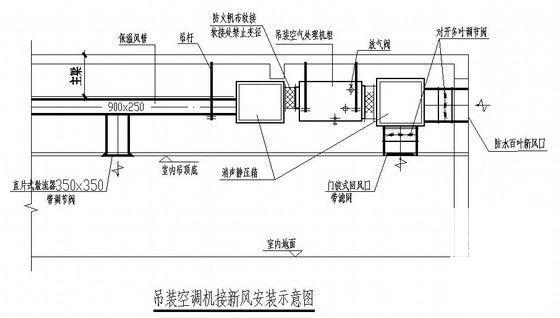

该项目夏季空调计算冷负荷为1800kW；冬季计算负荷为1200Kw。根据建设方来函要求空调冷热源采用模块式风冷热泵冷热水机组，选用装机容量制冷量为1820Kw的风冷热泵机组。冬季可选配电辅加热器，主机设置于五层屋顶。空调末端小空间采用卧式暗装风机盘管承担室内负荷，上送上回或侧送上回风方式。大空间空调末端采用超薄吊顶式空调机接风管送风，气流组织为上送上回。空调水系统设计为两管式闭式机械循环，夏季冷冻水与冬季温水使用同一管道系统。
图纸共33张。

图5

图6

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
