一份5层商业综合楼空调通风CAD施工图纸

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,商业
• 建筑高度类型：多层建筑
• 建筑设计面积：38032.17平方米
• 建筑地上层数：5层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：26张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,冷热源,机房
• 空调系统：全空气系统
• 水系统：单式泵,变流量,双管制
• 送风方式：散流器送风,其他
• 节点大样：空气处理机组,管道支吊架
• 项目所在地：湖南

附件详情

• 暖通空调工程施工图设计说明
• 空调、通风工程安装通用说明
• 材料设备表及图例
• 空调机房大样图
• 空调系统流程图
• 空调主机制冷系统图
• 空调水系统图
• 轴流风机安装大样图
• 通风空调设备安装大样图
• 通风空调平面图
• 空调水管平面图
• 防排烟平面图

附件详情

稿件为湖南长沙某广场一栋商业综合楼空调通风全套施工图，建筑层数地上5层，地下2层，建筑面积38032.17m2。为多层综合楼。
设计内容：该大楼的中央空调系统设计，防排烟、通风系统设计。
该项目商场部分设置中央空调系统，本项目设置中央空调总建筑面积约23645.13m2。大楼空调主要采用大空间采用吊顶风柜加新风系统。气流组织为上供上回，各个房间送风管道上均设置调节阀；回风静压箱内贴消声材料新风直接送入办公区域。散流器均配人字闸。

，图纸共26张。

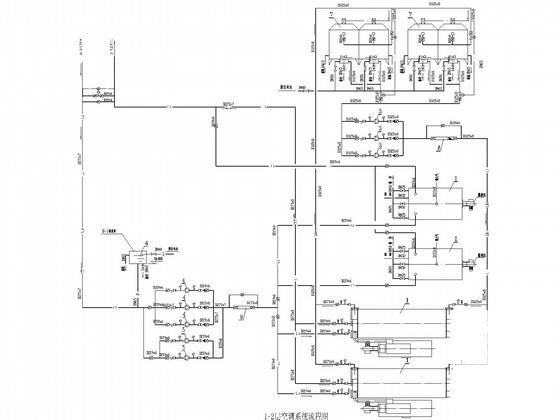

空调系统流程图

空调机房大样图

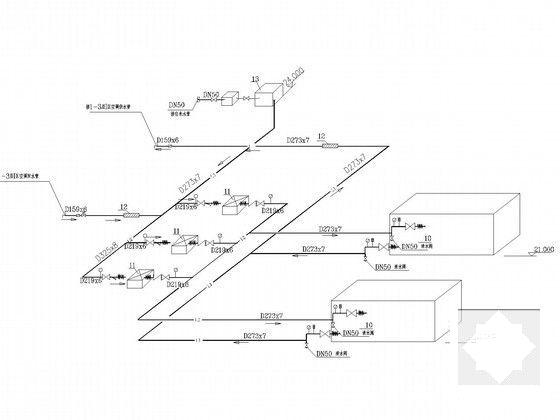

空调主机制冷系统图

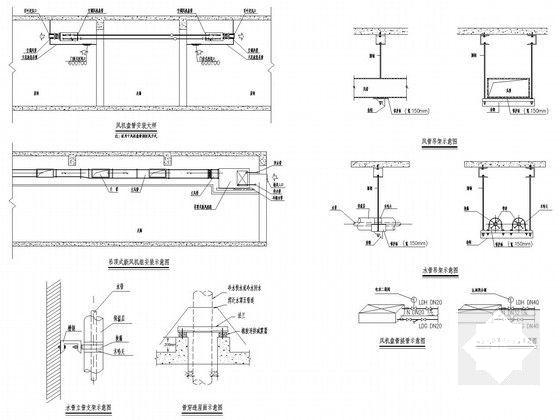

通风空调设备安装大样图

五层空调水管平面图

轴流风机安装大样图

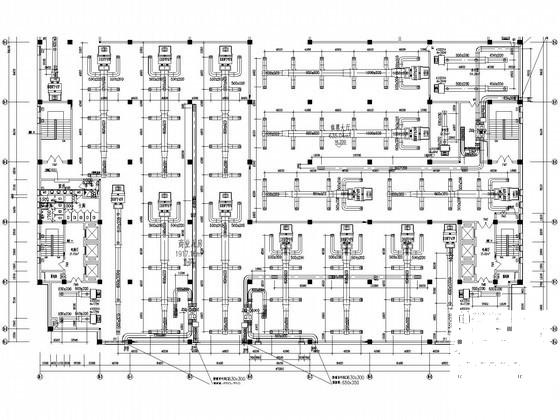

一层通风空调平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
