一份4层商业楼空调通风设计CAD施工图纸(两栋楼)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑设计面积：18000平方米
• 建筑地上层数：4层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：22张
• 设计年代：近代
• 设计内容：空调,通风
• 冷热源：空气调节器
• 空调系统：制冷剂系统
• 节点大样：空气处理机组
• 项目所在地：北京

附件详情

• 空调系统设计说明
• 空调管道平面图
• 冷凝水管平面图
• 室外机布置平面图
• 空调系统图

附件详情

稿件为北京某住宅小区两栋配套商业楼空调通风设计施工图纸；工程总建筑面积18000m2，地下一层，地上3~4层，均为商业用房，将来可能部分为火锅店，空调采用多联机系统，空调主机搁置屋顶。
设计内容：两栋楼的中央空调系统设计。

，图纸共22张。

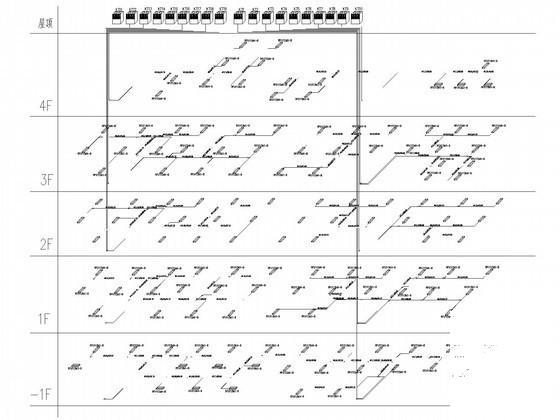

空调系统图

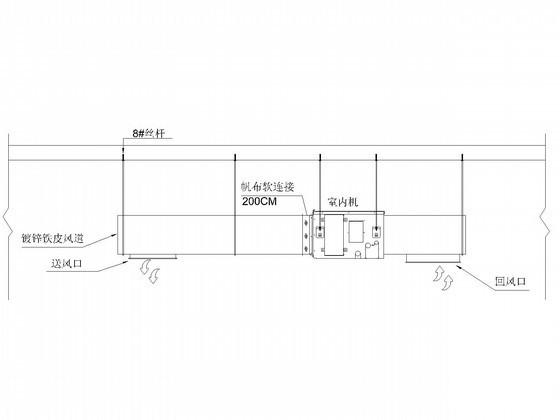

室内机安装详图

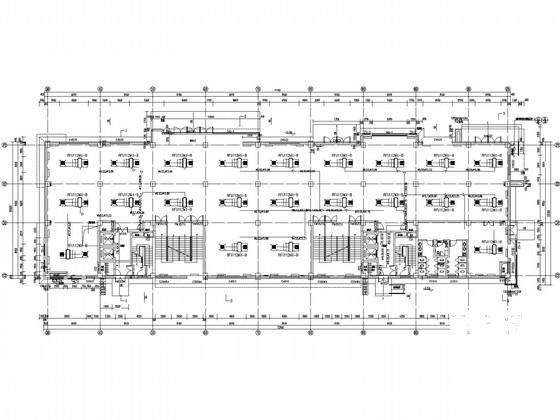

商业楼空调图

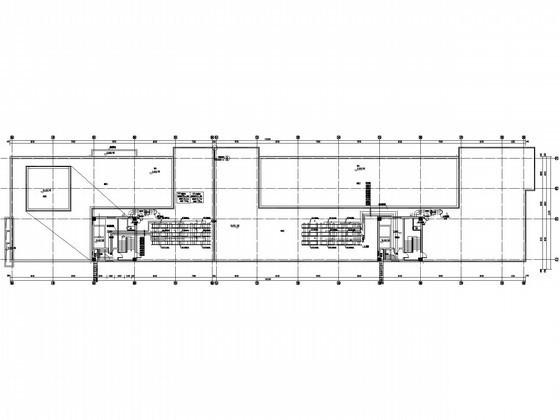

室外机布置平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

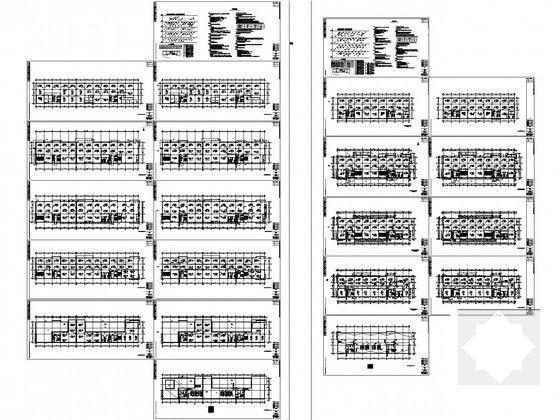

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
