一份10层办公楼空调通风设计CAD施工图纸(知名院设计)

mmyaowolai · 发表于 2020-2-16 21:43:59

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：高层建筑
建筑设计面积：14955平方米
建筑地上层数：10层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：21张
设计年代：近代
设计内容：空调,通风,防排烟
冷热源：电动压缩式冷水机组,空气调节器
空调系统：全空气系统,制冷剂系统
全空气系统：定风量
送风方式：侧面送风,散流器送风,喷口送风,旋流风口送风
项目所在地：安徽

附件详情

资料目录
暖通空调设计标准图例
设计与施工总说明
主要设备及材料表
地下一层通风排烟平面图
空调通风平面图
机房层平面图
屋顶平面图
冷媒配管平面图
多联空调系统流程图
机械加压送风系统图
空调通风系统剖面图

附件详情

项目概要：该工程位于安徽省天长市，属二类高层建筑。地下一层功能为汽车库及设备用房；主楼地上共十层功能为办公；裙房地上共三层功能为交易中心、展览厅、会议办公。项目总建筑面积为14955m2，其中地下建筑面积为952m2，地上建筑面积为14003m2。
该资料包括:
1. 中央空调系统设计
主楼办公用房、裙房一层交易大厅、展览厅、二、三层办公用房采用变冷媒流量多联中央空调系统，裙房2层会议中心及2层展览厅采用分体式热泵型屋顶式空调机组，全空气定风量系统；会议室、多功能厅分别选用1台屋顶式空调机组，报告厅选用1台屋顶式空调机组，2层展览厅选用1台屋顶式空调机组；消控、安保、门卫、档案室，设置独立空调系统，满足其24小时运行或过渡季节运行的要求。电梯机房，考虑设置分体空凋系统。
2. 通风系统设计
3. 防排烟系统及空调、防排烟系统自动控制设计。
，图纸共21张。

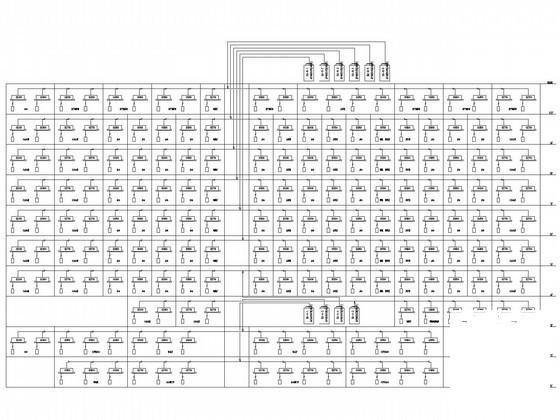

主楼多联空调系统流程图

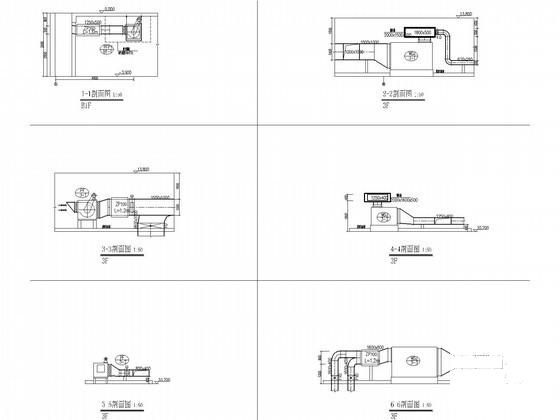

空调通风系统机房剖面图

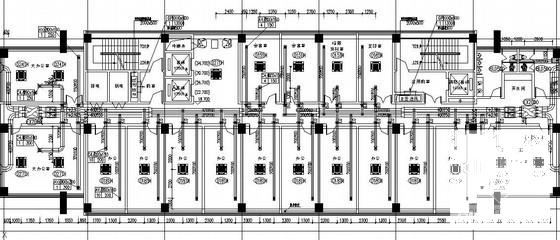

标准层空调通风平面图

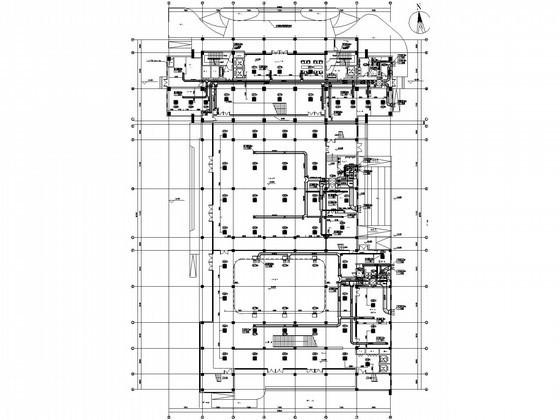

冷媒系统平面图

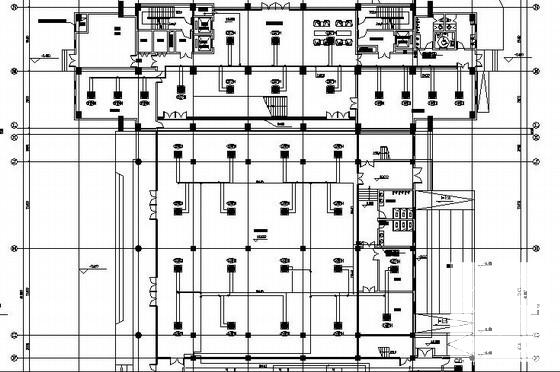

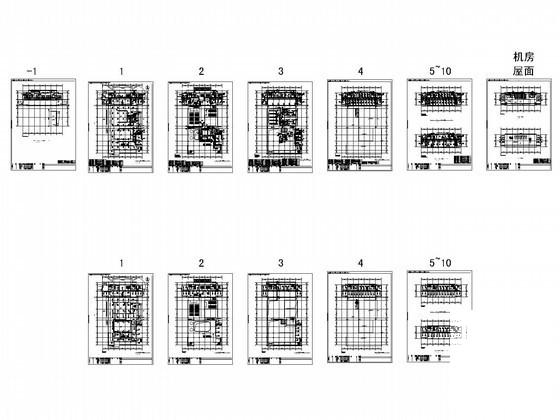

部分图纸平面图
