[CAD]40层超甲级写字楼空调通风竣工图纸(知名院)(中央热水系统)

[复制链接]

0

主题

0

帖子

1298

积分

超级版主

Rank: 8Rank: 8

积分
1298
发表于 2020-2-16 21:44:26 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公,商业
  • 建筑高度类型:超高层建筑
  • 建筑设计面积:100000平方米
  • 建筑地上层数:40层
  • 建筑地下层数:2层
  • 图纸设计深度:竣工图
  • 参考图纸:33张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,其它
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 水系统:复式泵,变流量
  • 节点大样:水箱,水泵,风机盘管,管道支吊架
  • 特殊系统:DDC控制系统
  • 项目所在地:四川

附件详情

  • 设计说明及图例
  • 施工说明
  • 图例
  • 主要设备材料表
  • 中央制冷系统示意图
  • 中央热水系统示意图
  • 空调及通风系统示意图
  • 暖通空调监控系统示意图
  • 暖通空调设备控制屏原理图
  • 暖通及空调系统平面图
  • 暖通空调设备安装大样图
  • 制冷机房大样图
  • 热水机房大样图
  • 暖通空调控制中心及监控系统示意图

附件详情

稿件为成都中心地带某超甲级写字楼空调通风设计竣工图纸;该建筑为区域性地标建筑,主要为商业、金融、办公用途,地上为两栋超高层办公楼,其中2号办公楼总建筑面积约100000平米,高165米,地上40层,地下2层。
设计范围:整个地下室及2号办公大楼空调、通风、防排烟设计,以及空调自动控制系统设计。

,图纸共33张。

中央制冷系统示意图

冷冻机房大样图

冷却水塔控制示意图

热水水泵接驳大样图

热水机房大样图

暖通空调监控系统图

暖通空调设备安装大样图

补给水箱

空调及通风系统示意图

办公楼暖通系统平面图

(避难层)暖通空调系统平面图

办公楼屋面层平面图

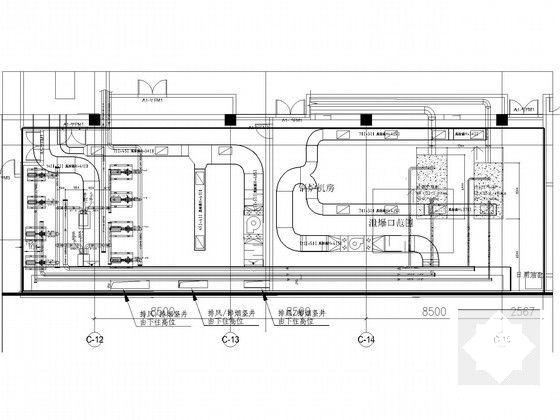

写字楼空调系统 - 1
第 1 张图

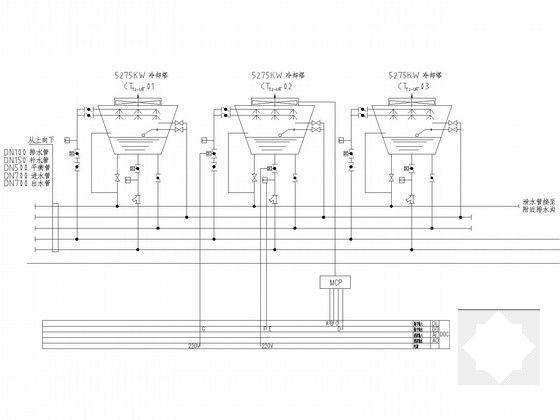

写字楼空调系统 - 2
第 2 张图

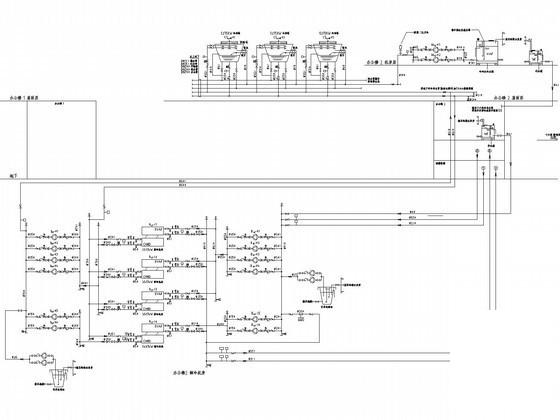

写字楼空调系统 - 3
第 3 张图

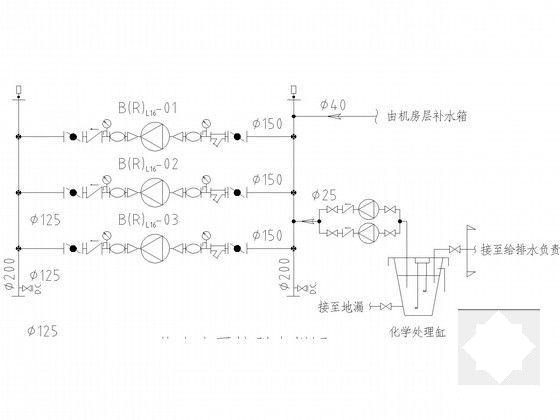

写字楼空调系统 - 4
第 4 张图

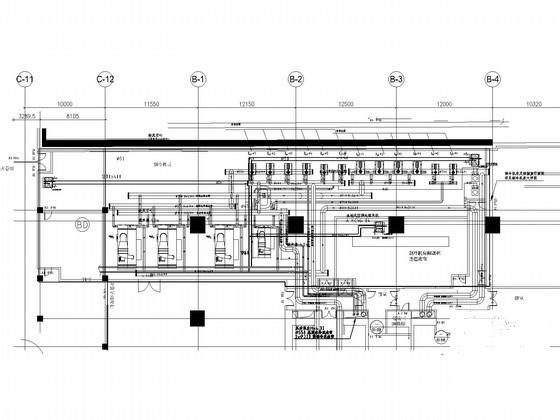

写字楼空调系统 - 5
第 5 张图

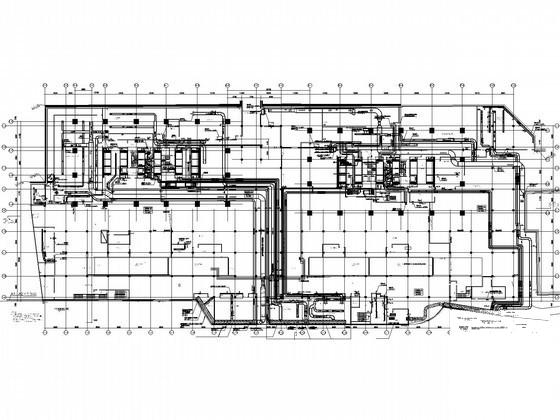

写字楼空调系统 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-16 21:44:26上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在暖通空调专区发帖交流相关知识。

附件2099v11ede2efscdwdse0s10dc.rar

9.25 MB

下载  售价: 100 积分    赚积分
