4层展览馆空调通风设计全套CAD施工图纸(顶级设计院)(dwg)

woshiyigeren · 发表于 2020-8-27 07:00:57

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计说明：有
建筑类别：办公,文化,其他
建筑高度：多层建筑
建筑面积：19892平方米
地上层数：4层
地下层数：1层
图纸设计深度：施工图
参考图纸：26张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,机房
冷热源：市政热网,电动压缩式冷水机组,空气调节器
空调系统：全空气系统,空气-水系统,制冷剂系统
水系统：定流量,变流量,双管制,异程式,闭式
项目地址：山东

附件详情

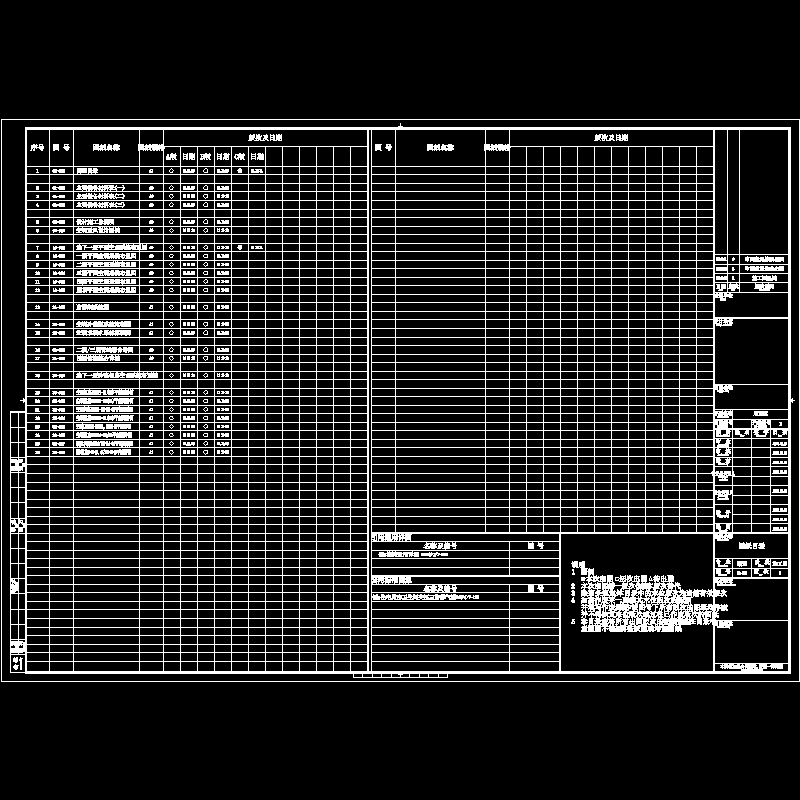

资料目录

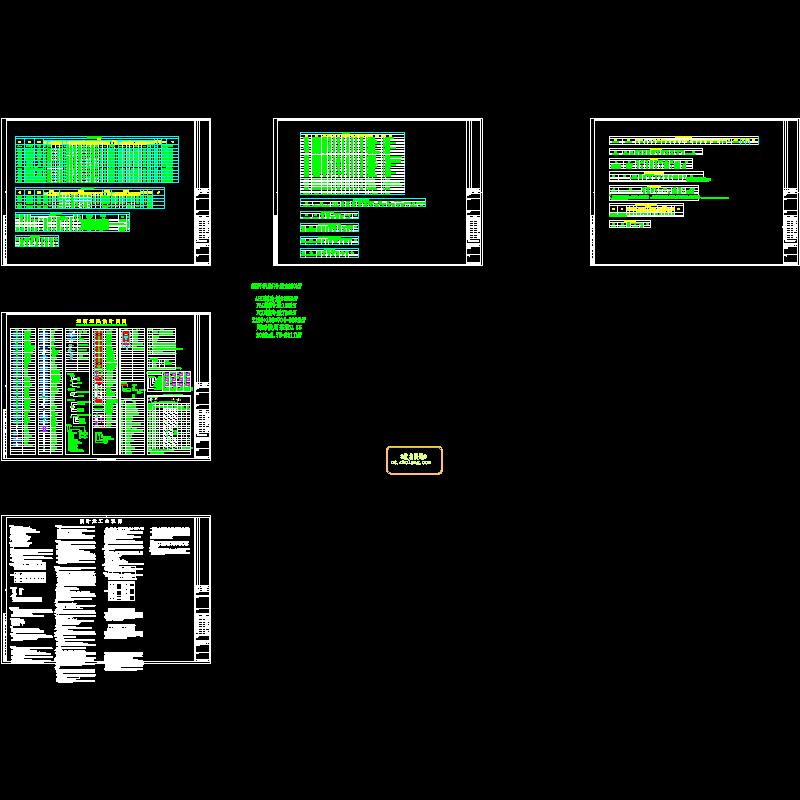

主要设备材料表
设计施工总说明
空调通风设计图例
空调系统布置图
屋顶平面空调系统布置图
防排烟系统图

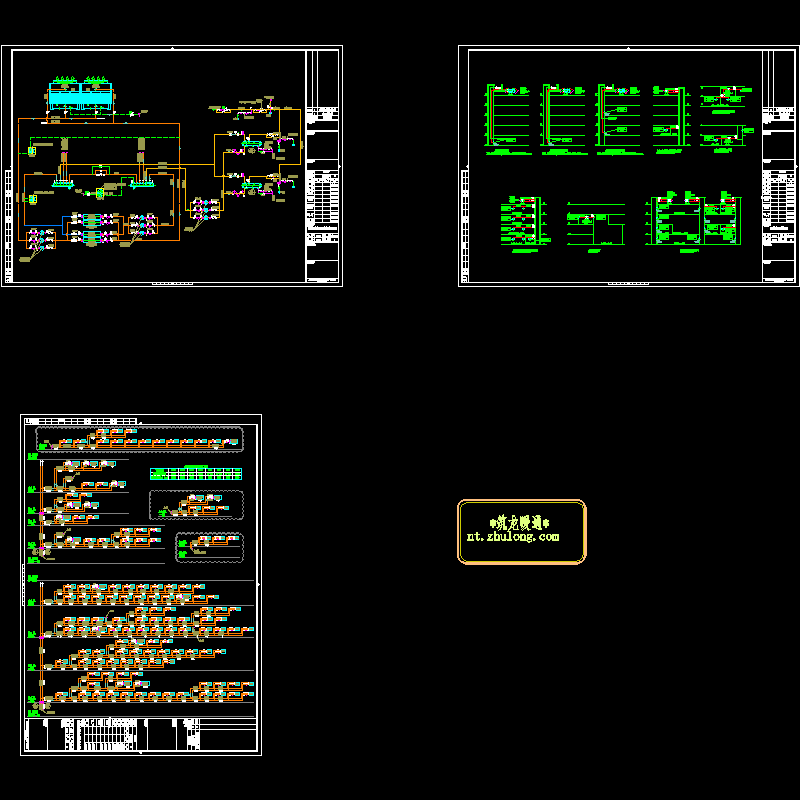

空调冷热源系统流程图
空调末端水系统流程图
管线综合详图
地下一层冷冻机房空调系统布置图
空调机房平剖面详图
新风机房平剖面详图
排风机房平剖面详图

附件详情

稿件为山东烟台某展览馆空调通风设计施工图纸，国内顶级设计院设计。展馆总建筑面积19892m2，地上4层，地下1层，建筑高度22.1m，建筑类别包括展厅、门厅、会议室、办公、接待室、档案库房等等。

设计范围：展览馆的通风、空调、防排烟系统设计以及节能环保措施。规划展示馆设置集中空调系统；卫生间、水泵房等设备用房设置机械通风系统；内走道、展厅、门厅等不具备自然排烟条件的区域设置机械排烟系统；靠外墙的楼梯间采用自然排烟系统；变电所设置了气体灭火系统，设置灾后排风系统。

空调风系统：
（1）主题展区、沙盘展区、门厅等大空间场所采用全空气系统。根据不同空间条件及使用需要，气流组织为顶送、侧送等不同的送风方式，回风采用集中回风。
（2）办公区、接待室等采用风机盘管加新风系统，新风直接送至房间内。
（3）档案库房采用独立冷热源的风冷恒温恒湿空调机组，气流组织为顶送风、集中回风的方式。
（4）消防控制中心、弱电间等采用直接蒸发式变冷媒空调系统，室内机安装在各机房内，采用顶送的送风方式，但应避免安装在电力设备上风。
（5）全空气空调系统的风机采用变频控制，新风比可调，过渡季可实现全新风运行。并设置CO浓度传感器，在确保室内卫生达标的前提下，减少新风量，有效的调节新风比，节省了处理室外新风的能耗。
（6）为保证室内空气品质，空调系统设置空气净化装置，用以除尘、灭菌、分解有害挥发性气体并消除异味。
（7）空调系统的加湿形式采用湿膜二次汽化加湿器。
……
编制于2012年，图纸共26张。
