售楼处通风空调施工设计CAD图纸

ggtt123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：商业
• 建筑面积：2668平方米
• 图纸设计深度：施工图
• 参考图纸：5张
• 设计内容：空调,通风
• 送风方式：侧面送风,散流器送风

附件详情

该项目工程名为XX售楼处。总建筑面积2668平方米，地上两层均为办公。檐口高度8.70m。系统概况：除建筑北侧外围房间夏季采用单冷型分体空调（冬季采用电暖气，预留插座）外，其余房间（卫生间除外）均采用带辅助电加热热泵型高静压管道式冷暖空调，为一拖一形式室外机位于建筑物北侧一层地面，室内机设于吊顶内。.本系统采用吊顶回风，空调房间门上均设百叶。该项目除洽谈室及展览大厅采用双层百叶送风口侧送风外，其余空调房间均为散流器下送风。系统形式为上送下回。.空调凝结水集中排入卫生间，管道坡度为0.005。材质为UPVC塑料管。

2

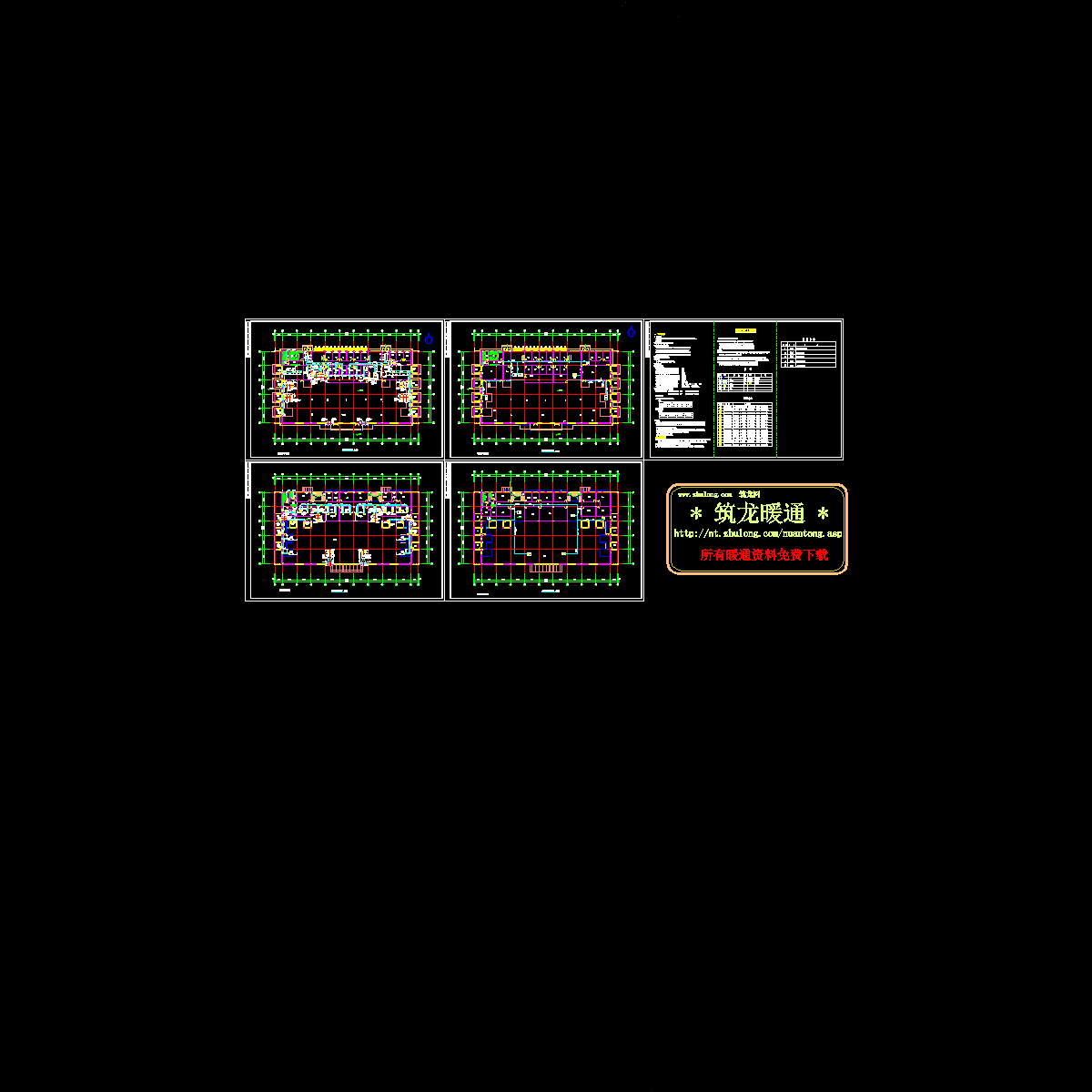

第 1 张图
