[CAD]知名大型污水处理厂V型滤池工艺设计施工图纸（国内顶级设计院）

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：无
• 类型：污水处理厂
• 处理技术：过滤
• 设计阶段：施工图设计
• 参考图纸：10张以下
• 规模：10-20万吨/天
• 图纸年代：近代

附件详情

• 附件详情
• V型滤池工艺设计图（一）
• V型滤池工艺设计图（二）
• V型滤池工艺设计图（三）
• V型滤池工艺设计图（四）
• V型滤池工艺设计图（五）
• V型滤池工艺设计图（六）
• V型滤池工艺设计图（七）
• V型滤池工艺设计图（八）
• V型滤池工艺设计图（九）

附件详情

该项目位于宁夏，占地195亩，总规模远期10万m3/日，一期5万m3/日，项目概算8700万元。污水处理厂现有处理能力是每天5万吨，扩建改造后，每天的污水处理能力可以达到10万吨。改造工程计划在2013年11月中旬首先完成土建工程，到2014年7月，将完成设备安装，开始试运行，扩建后，还将继续服务北京路以南、兴州街以西、西夏区工业园区以北、宏图路以东范围内的污水收集和处理。
该附件设计范围：V型滤池工艺设计。
编制于2013年，共9张图。

V型滤池工艺设计图（三）

V型滤池工艺设计图（五）

V型滤池工艺设计图（八）

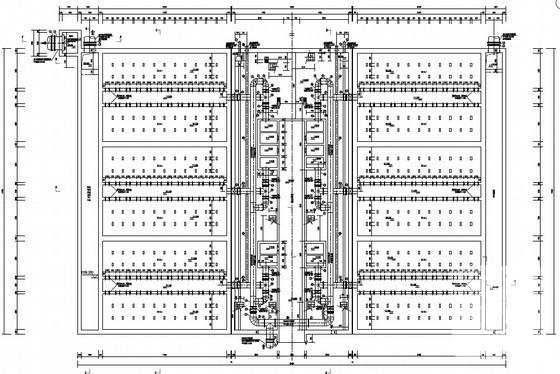

第 1 张图

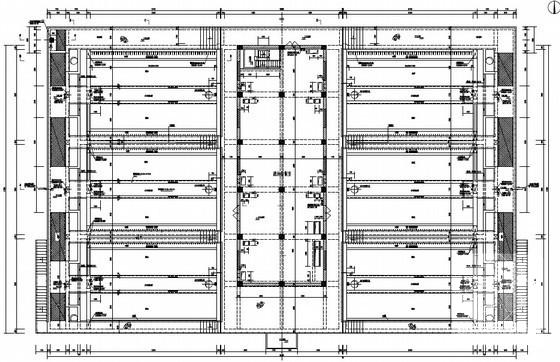

第 2 张图

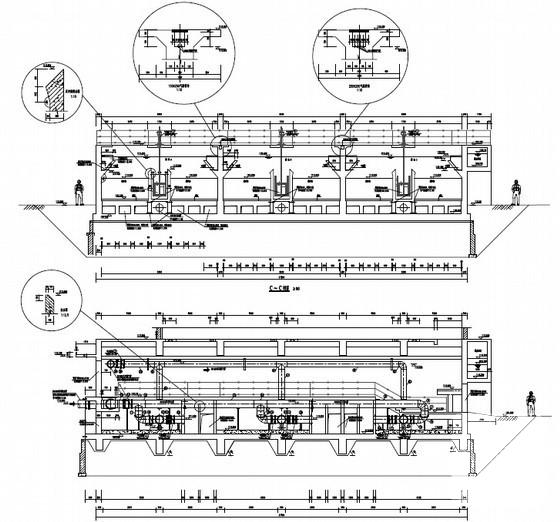

第 3 张图

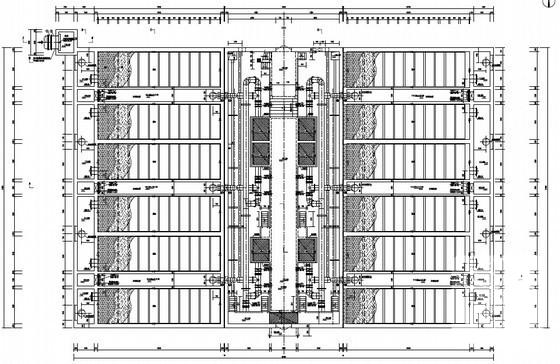

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
