市污水处理厂工艺CAD施工方案图纸

tyuxxjjgg · 发表于 2020-3-15 18:35:23

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计说明：有
类型：污水处理厂
处理技术：格栅筛网,沉淀,过滤,消毒,其他
工艺流程选介：其他
设计阶段：施工图设计
参考图纸：20张以上
规模：5-10万吨/天

附件详情

天津某污水处理厂处理规模为6万吨/日，采用奥贝尔氧化沟工艺，设计单位为天津市政设计研究院。本图为工艺图纸。

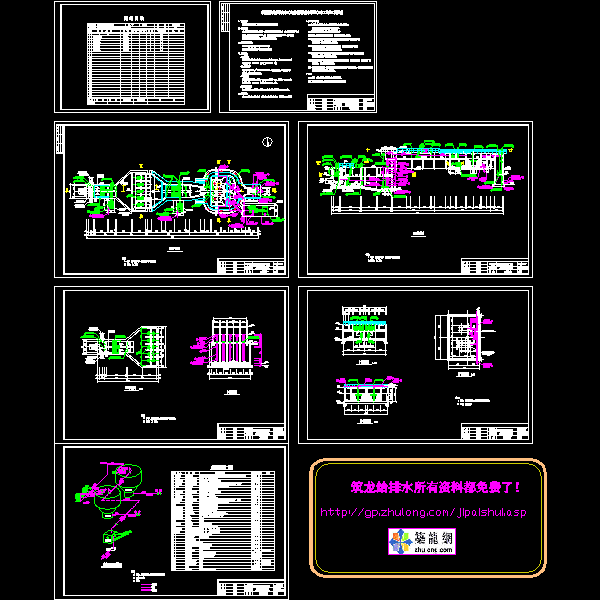

该项目修筑粗格栅及进水泵房、细格栅及旋流沉砂池共1座，位于污水处理厂的东北角。近期设计规模为30000m3/d，远期设计总规模达到60000m3/d，该资料土建按远期规模设计，设备按近期规模安装。
主要设备：
粗格栅：旋转式固液分离机：栅宽B＝1200mm，栅隙b＝20mm，渠深H＝4.8m；2套。螺旋输送机：L=5500mm，输送能力Q=3.0m/h，1套。
进水泵房：潜水泵：Q=907m3/h，H=10.0m，N=45kW，近期安装3台；远期增设3台，4用2备，其中1台为冷备用。
细格栅：沉砂池搅拌机：最大处理水量530L/s,旋流沉砂池直径3650mm；2套。

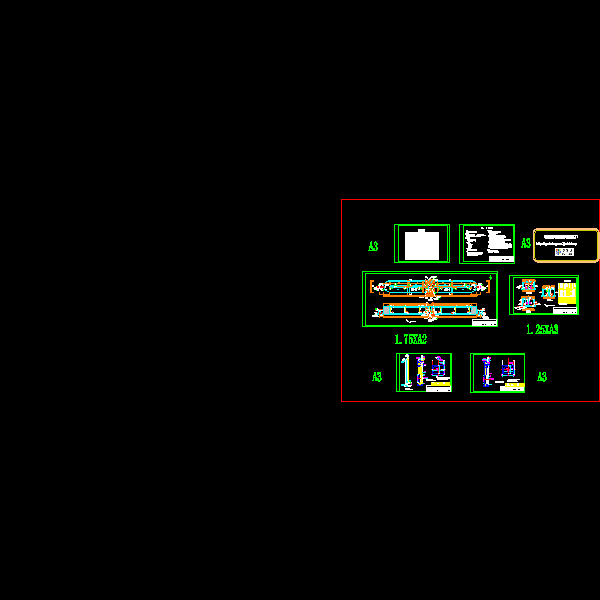

103厌氧池，设计规模为：30000 m /d，为两座合建，每池设计规模为：15000 m /d，日变化系数Kz＝1.20。两池合建共用进水分配井及回流污泥分配井。水力停留时间：1.5h；单池池容：1250m；有效水深：5.0m；潜水搅拌器： WJ3.0-8-368 N=2.5kW 6套

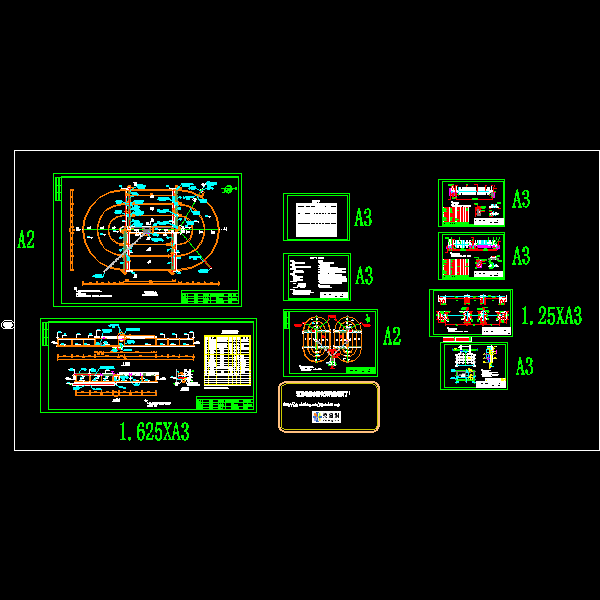

氧化沟共2座，单池设计规模为15000m /d,日变化系数Kz＝1.20。有效容积：13080立方米；泥龄：16天。水力停留时间：18小时。污泥负荷：0.072kg BOD5/kg MLSS.d。

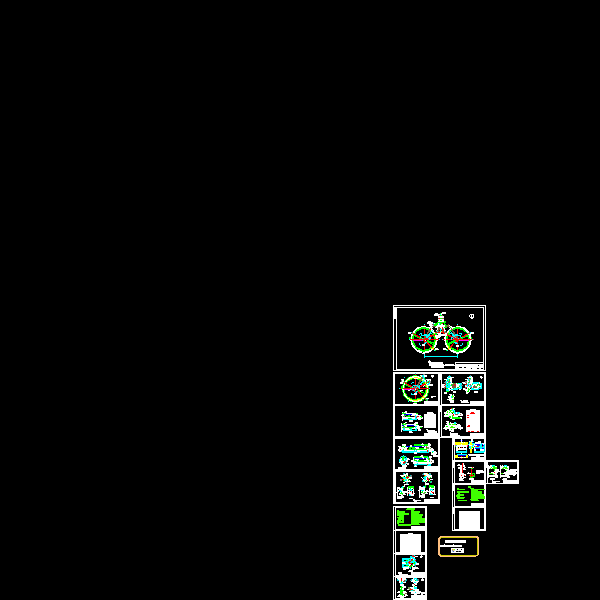

本构筑物将二沉池配水井和污泥泵房进行合建，既起到了为两座二沉池进行配水，同时将二沉池排出的污泥进入污泥泵房，一部分污泥回流至厌氧池，另一部分污泥作为剩余污泥排至贮泥池。二沉池两组共2座，单池设计规模为15000m /d,总变化系数Kz＝1.45。

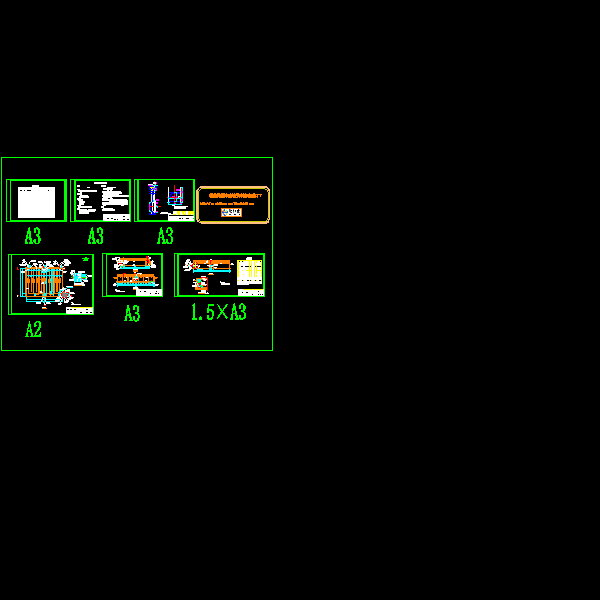

107为接触池，设计规模为：60000 m /d，为两座合建，每池设计规模为：30000 m /d，共用进水分配井及出水堰汇合井。水力停留时间：≥0.5h；单池池容：745.5m3；有效水深：3.5m。

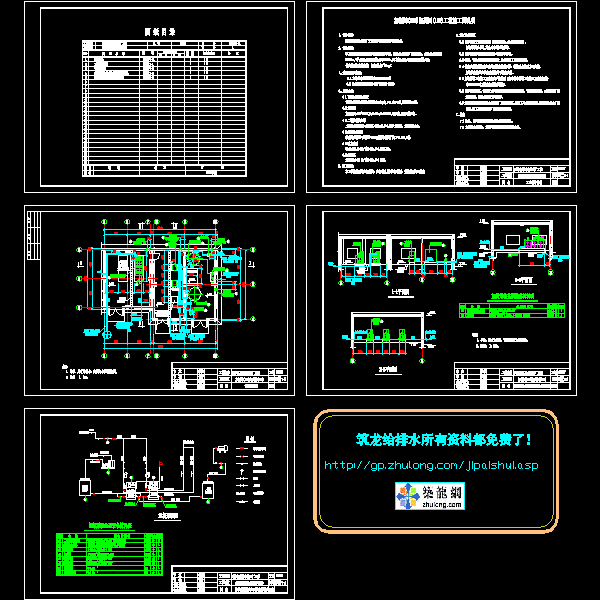

该项目修筑合建式加氯间及加药间共1座，位于污水处理厂的东南角。近期设计规模为30000m3/d，远期设计总规模达到60000m /d,该资料土建按远期规模设计,设备按近期规模安装。加氯量为6~15mg/L。药剂制备投加装置:制备能力60kg/h,P=5.0kW;1套,远期增加1套。加药泵:Q=100~1200L/h,H=35m,P=0.75kW;1用1备,远期增加2台。二氧化氯发生器:有效氯≥10kg/h,P=5.0kW;1用1备，远期增加1台。氯酸钠化料器:化料量:100Kg固体氯酸钠/次,P=1.5kW;1套。动力水泵:Q=48m3/h,H=35m,P=7.5kW,1台。卸酸泵:Q=12.5m3/h,H=15m,P=1.5kW。
该项目修筑浓缩脱水机房及贮泥池共1座，单体设计规模：结构按60000m /d远期设计，设备按近期30000m /d设计。浓缩脱水机房：污水处理厂近期规模3.0万吨/d；总进泥量：6160kgDS/d, 含水率：99.2~99.4%；单台带式浓缩脱水一体机流量：60m3/h,出口干化率：20~25%；高分子絮凝剂投加量：3-5kg/tds；污泥浓缩脱水投药量：1.54 kgPAM/h。剩余污泥在贮泥池内的停留时间： 4h 。
该项目修筑雨水泵池1座,位于污水处理厂的西南角,用于提升排放整个厂区的雨水,设计规模为920m3/d。潜水泵:Q=460m3/h;H=6.0m;N=15.0kW
