设计说明：无
-
类型：污水处理厂
-
处理技术：格栅筛网,澄清,消毒
-
工艺流程选介：其他
-
设计阶段：初步设计
-
参考图纸：20张以上
-
图纸年代：近代
附件详情
工程介绍：
该项目生物池日处理能力5万m3/d,分两组运行,单组池日处理能力2.5万m3/d。
水解酸化调节池日处理能力5万m3/d,分两组运行,单组池日处理能力2.5万m3/d。
旋流沉砂池进水渠水平流速v=0.90-0.46m/s,最高流量时水力停留时间为34s ,表面负荷139m /m·h,沉积砂每两天一次定时气提排砂抽送至砂水分离器,砂水分离器与气提装置同时工作,工作时间10分钟可调。
鼓风机采用多级离心式，本图土建按照二期设计，设备按一期安装。一期安装三台（两用一备），虚线为二期预备设备位置。
本污泥脱水间土建按二期规模15万m3/d设计，设备按一期5万m3/d安装，近期安装二台带宽为1.5m的带式污泥浓缩脱水一体机，一用一备，远期增建两台。
编制于2011年，图纸共33张。
污泥脱水系统工艺流程图
1-1剖面图
池顶平面图
池顶平面图
底层
底层平面布置图
二沉池工艺剖面图
二沉池工艺剖面图
平面图
平面图

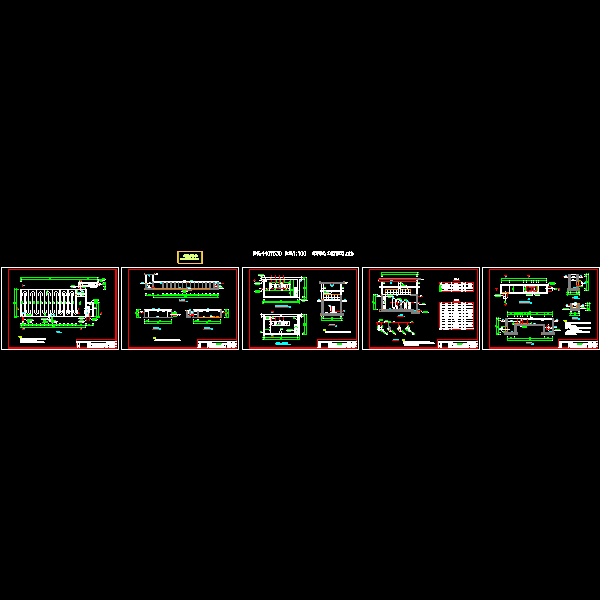

水解酸化池设计图（一）
水解酸化池设计图（一）

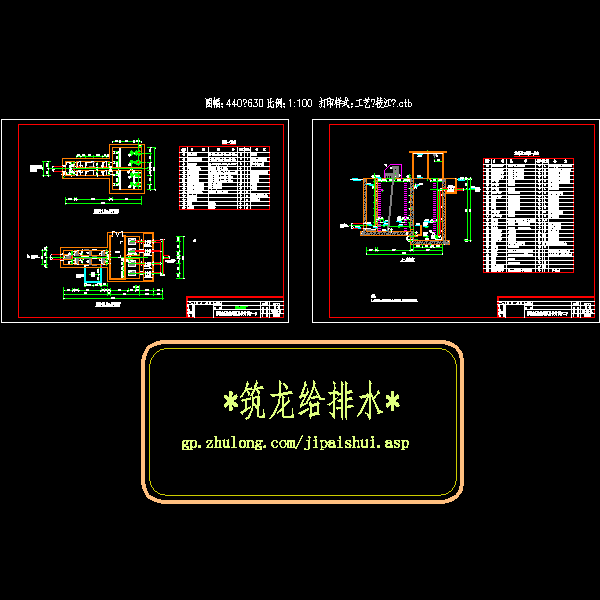

污泥浓缩脱水机房设计图（二）
污泥浓缩脱水机房设计图（二）

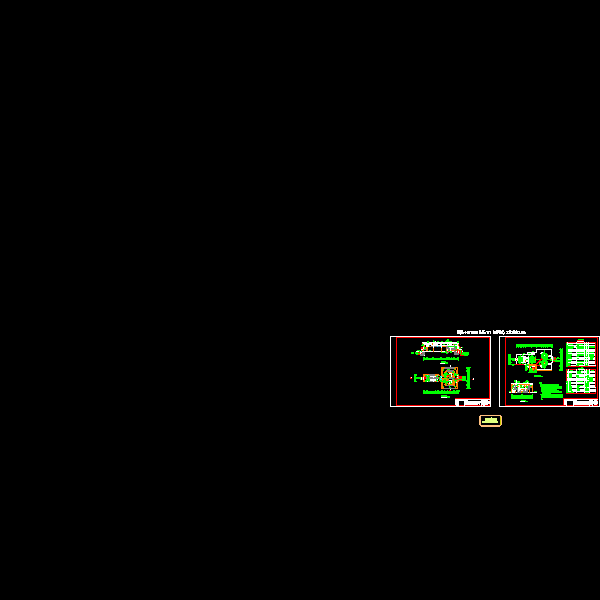

消毒池、中水系统及流量计渠设计图
消毒池、中水系统及流量计渠设计图
超声波明渠流量计平面图
